OpticalGarden／ レンズ／ メガ単焦点一覧／ 3メガ対応マシンビジョンレンズ

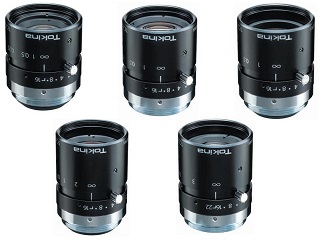

3メガピクセル対応 マシンビジョン用単焦点レンズ
3 Megapixel Machine Vision Lens
TC1214-3MP / TC1614-3MP / TC2514-3MP / TC3516-3MP / TC5028-3MP
メーカー：Tokina
3メガピクセル　Full HD （1080p） の撮像デバイスに対応した高性能レンズ



■ピクセルピッチ4～5μmの撮像デバイスに最適
ピクセルピッチ4～5μmの撮像デバイス*1に最適化した光学設計により、 画像の中心から周辺までシャープでコントラストの高い画質を提供します。
■ディストーションの低減
撮影画像の周辺部分で像が歪んでしまう原因であるディストーションを抑えた設計により、 画像処理や計測処理用レンズに最適です。
■最大外径29.5㎜の小型・軽量設計
各機種ともに最大外径を29.5mmに抑え、29mmキュービックサイズのカメラ筺体へ搭載しても違和感のない小型・軽量設計を実現。 フィルタ径もM27 P=0.5mmと共通化されています。
■ロック機構付
フォーカス、アイリス共にロック機構を標準装備。 ロックレバーをSUS材にすることでネジのカジリや折れを低減しています。

◆ご注文･販売価格については、お問合せ下さい。

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■ TC1214-3MP 1/1.8型 3メガピクセルレンズ／f=12mm／F1.4／Cマウント

詳細スペック・図面

◆ご注文→お問合せ下さい
TC1214-3MP
イメージャーサイズ 1/1.8″
焦点距離 12mm
最大口径比 1：1.4
絞り範囲 F1.4～22
フォーカス範囲 0.2m～∞
画角 1/1.8″ (水平)32.38°×（垂直）24.58°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×35.7mm
質量 57g
動作温度 －20℃～＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 11.46mm
■ TC1614-3MP 2/3型 3メガピクセルレンズ／f=16mm／F1.4／Cマウント

詳細スペック・図面

◆ご注文→お問合せ下さい
TC1614-3MP
イメージャーサイズ 2/3″
焦点距離 16mm
最大口径比 1：1.4
絞り範囲 F1.4～16
フォーカス範囲 0.25m～∞
画角 2/3″ (水平)30.99°×（垂直）23.43°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×37.2mm
質量 64g
動作温度 －20℃～＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 14.59mm
■ TC2514-3MP 2/3型 3メガピクセルレンズ／f=25mm／F1.4／Cマウント

詳細スペック・図面

◆ご注文→お問合せ下さい
TC2514-3MP
イメージャーサイズ 2/3″
焦点距離 25mm
最大口径比 1：1.4
絞り範囲 F1.4～16
フォーカス範囲 0.25m～∞
画角 2/3″ (水平)19.98°×（垂直）15.04°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×38.9mm
質量 56g
動作温度 －20℃～＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 11.52mm
■ TC3516-3MP 2/3型 3メガピクセルレンズ／f=35mm／F1.6／Cマウント

詳細スペック・図面

◆ご注文→お問合せ下さい
TC3516-3MP
イメージャーサイズ 2/3″
焦点距離 35mm
最大口径比 1：1.6
絞り範囲 F1.6～16
フォーカス範囲 0.35m～∞
画角 2/3″ (水平)14.74°×（垂直）11.08°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×40.8mm
質量 65g
動作温度 －20℃～＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 11.88mm
■ TC5028-3MP 2/3型 3メガピクセルレンズ／f=50mm／F2.8／Cマウント

詳細スペック・図面

◆ご注文→お問合せ下さい
TC5028-3MP
イメージャーサイズ 2/3″
焦点距離 50mm
最大口径比 1：2.8
絞り範囲 F2.8～22
フォーカス範囲 0.8m～∞
画角 2/3″ (水平)10.03°×（垂直）7.54°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×38.0mm
質量 55g
動作温度 －20℃～＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 21.06mm
