OpticalGarden／ カメラ／ WATEC／ デジタルカメラ／ WAT-30HD/CS
フルHDカメラ　超小型HD-SDI出力　CSマウント
WAT-30HD/CS
メーカー：Watec （ワテック株式会社）
■30×30mm、35ｇで小型・軽量ながら2.1メガ
■設置時に便利なアナログ映像出力端子付き
■OSD (オンスクリーン設定画面表示)
■CSマウント対応
■最大出力サイズ1920×1080Pixel
■出力方式：HD-SDI/NTSC
■ホワイトバランス／ATW、MWB
■逆光補正／ON/OFF
■AGC
■CSマウント（レンズ別売）


Lineup
◆WAT-30HD 販売価格：64,000円(税別)／70,400円(税込)
ご注文はこちらへ→ 生産終了・販売終了
仕様
製品名 WAT-30HD
撮像素子 1/3 型　CMOS イメージセンサ
有効画素数 1944(H) × 1092(V)
セルサイズ 2.75μm × 2.75μm
撮像方式 RGB 原色ベイヤ配列モザイクオンチップフィルタ
同期方式 内部同期
走査方式 プログレッシブ
映像出力 HD-SDI / コンポジットビデオ
出力形式 1080/30p、1080/25p、720/60p、720/50p、NTSC、PAL
解像度 1900 本
最低被写体照度 0.1lx F1.8 (DSS=OFF)、0.01lx F1.8 (DSS=MAX)
S/N 52dB 以上
機能設定 OSD ( オンスクリーンディスプレイ) / JoyStick
AEモード AUTO、MANUAL、FLICKER
シャッタースピード 1/30、1/60、1/120、1/250、1/500、1/1000、1/2000、1/4000、
1/8000、1/16000、1/30000、1/60000 秒
スローシャッター OFF、 X2、 X4、 X8、 X16、 X32
ホワイトバランス AUTO、 AUTO EXT、 PUSH LOCK、 MANUAL
AGC 12 〜 60dB
Day/Night AUTO、 COLOR、 B＆W
ガンマ特性 ON / OFF
3D ノイズリダクション OFF、 LOW、 MIDDLE、 HIGH
ワイドダイナミックレンジ ダブルシャッター: ON / OFF
デジタル: ON / OFF
逆光補正 ON ( エリア設定可) / OFF
白点補正 Yes
霧補正 ON (LOW、 MIDDLE、 HIGH) / OFF
デジタルズーム 1.0x 〜 20.0x
プライバシーマスク ON (LOW、 MIDDLE、 HIGH) / OFF
霧補正 16 masks
ミラー反転 OFF、 H-FLIP、 V-FLIP、 HV-FLIP
動体検出 ON / OFF
HLMASK ON / OFF
電源電圧 DC+12V±10%
消費電力 1.44W (120mA)
動作温度 -10℃〜+50℃
保管温度 -20 〜 +60℃
動作/保管湿度 80%RH 以下 / 95%RH 以下 (結露しないこと)
レンズマウント CS マウント
ケーブル長 500mm
重　量 約27.5g
付属品 ケーブル

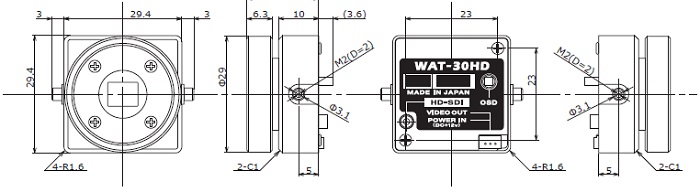

拡大図

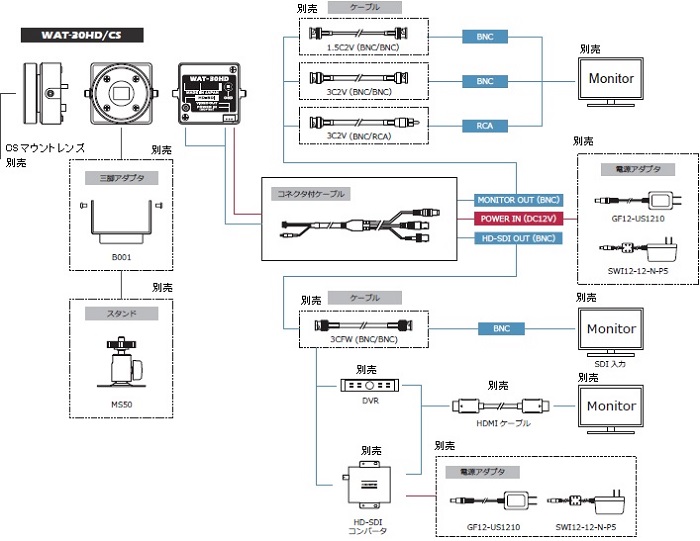

■接続図
■アクセサリー
●アクセサリー  →アクセサリー一覧
型番 商品名 仕様 価格
GF12-US1210 電源アダプター DC12V 1.0A 1,600円(税別)
1,760円(税込)
VPC-SH3STD SDI to HDMIコンバータ HD-SDI→HDMI変換コンバータ 17,000円(税別)
18,700円(税込)
B001 取付ブランケット スタンド等に固定するためのブラケット
（三脚座付）		 2,980円(税別)
3,278円(税込)
◆ご注文･販売価格はこちらへ→ショップ（光マート）
