OpticalGarden／ CCDカメラ・CMOSカメラ／ スコープ･内視鏡／ MCHD-12
ヘッド分離型フルHDミニカメラ
φ12mm超小型カメラヘッド
MCHD-12
■ 極細φ12mmでありながら、フルHD映像を実現しました。
■ 驚きの｢小ささ｣で高画質映像を提供します。
■ 組込カメラの映像を高画質なフルハイビジョンで見られます。

■外径わずかφ12mmフルHDカメラ
■高解像度　水平750本
■最長20ｍのカメラケーブルにより遠隔監視も可能
■広角、望遠、接写など豊富な交換レンズ

Lineup
★ご注文／販売価格はこちら！→ 光マート
※企業・商社・公官庁向けにお見積り致します。

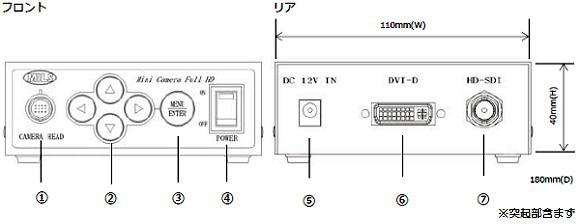

①カメラコネクタ
②カーソル操作ボタン
③MENU/ENTERボタン
④電源スイッチ
⑤電源入力コネクタ
⑥映像出力 DVI-D
⑦映像出力 HD-SDI
焦点距離 最大口径比 水平画角 撮影距離 全長
カメラヘッド+レンズ		 価格
f=4mm 1:2.5 1080P：約58°×32°
720P：約40°×22°		 約6mm～∞ 最接近：約58mm
∞：約56mm		 48,000円（税別）
注文（光マート）
f=8mm 1:2.8 1080P:約27°×15°
720P：約18°×10°		 約20mm～∞ 最接近：約59mm
∞：約55.5mm		 45,000円（税別）
注文（光マート）
f=16mm 1:2.1 1080P:約13°×7°
720P：約9°×5°		 約70mm～∞ 最接近：約66mm
∞：約62mm		 35,000円（税別）
注文（光マート）
仕 様

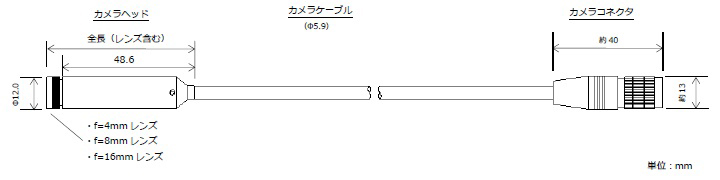

カメラヘッド寸法 外径：Φ12.0mm／全長：約48.6mm（レンズ含まず）　※ケーブル一体構造
撮像素子 1/4″ CMOS センサー
有効画素数／総画素数 1920(H)×1080(V)／1936(H)×1144(V)
走査方式 プログレッシブ
水平解像度 約750TV本
S/N比 35.1dB（参考値）
最低被写体照度 1.0Lux（参考値）
解像度 1080/30P、1080/60P、720/60P
映像出力 DVI-D×1、SDI×1
出力フォーマット DVI-DとSDIの出力フォーマットは個別に設定できません。
AGC AUTO:AGC MAX GAIN（04dB〜36dB）／MINI GAIN（00dB〜34dB）
MANUAL:MGC FIX GAIN（00dB〜36dB）
シャッター AUTO:AEC 調整（0〜255）／AEC SPEED 調整（0〜7）
MANUAL:1/10、1/20、1/30、1/50、1/60、1/100、1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/12000
ホワイトバランス ATW（⾃動追尾） / ONE PUSH / MANUAL
主なカメラ機能 映像反転（左右／上下／上下左右）、測光エリア設定、ノイズリダクション、⾊／明るさ調整、⿊レベル補正 など
電 源 DC12V±10％
ACアダプター（センター＋）：AC電源入力100V～240V 50Hz／60Hz
消費電力 約 500mW
使用環境 0℃～+40℃ 湿度20%～80%（但し、結露のなきこと）
防水性 非防水（カメラ、コントローラ、カメラケーブル）
カメラケーブル長 標準：5m オプション：10m、15m、20m
カメラケーブル外径 φ5.9mm
カメラケーブル外皮材質 ポリウレタン
カメラケーブル最小曲げＲ 40mm
コントローラ寸法 110mm(W) x 40mm(H) x 180mm(D) 突起部含まず。
標準付属品 カメラヘッド（カメラケーブル⼀体型）、カメラコントローラ、AC アダプター、DVI-HDMI ケーブル、取扱説明書 ※レンズは別売りです。
価格 368,000円（税別）→注文（光マート）
