| 仕 様 |
| 型式 |
STC-SPC500PCL(カラー) |
STC-SPB500PCL(白黒 |
| 撮像素子 |
2/3″5Mプログレッシブ
カラーCMOS(IMX264)
分光分布グラフ |
2/3″5Mプログレッシブ
モノクロCMOS(IMX264)

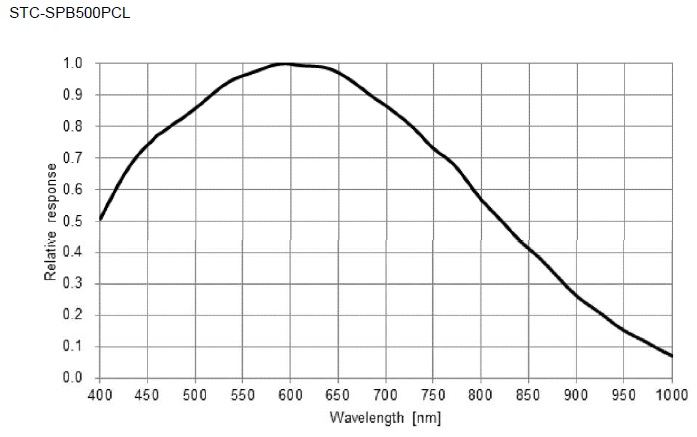

分光分布グラフ |
| シャッタタイプ |
グローバル |
| 有効画素数 |
2448(H)×2048(V) |
| セルサイズ |
3.45(H)×3.45(V) μm |
| 同期方式 |
フリーラン (連続掃出し) / 外部トリガ (ハード / ソフト) |
最大フレームレート
(フル解像度) |
3TAP |
35.7fps |
| 2TAP |
32.8fps |
| ADCビット幅 |
12bits |
| 映像出力フォーマット |
8/10/12bits 出力 |
| Camera Link データ出力タイプ |
Base コンフィギュレーション |
| Camera Link TAP構成 |
3TAP/2TAP |
Camera Link
クロックスピード |
3TAP |
66/33MHｚ |
| 2TAP |
84.857/66/33MHｚ |
ノイズレベル
(Gain 0dB) |
8bits |
≤ 3 LSBs |
| 10bits |
≤ 12 LSBs |
| 12bits |
≤ 48 LSBs |
| 感度 |
1160Lux
F5.6,1/30sec,5100K,
映像レベル100％ |
530Lux
F5.6,1/30sec,5100K,
映像レベル100％ |
| 露光時間 |
1 μ 秒 〜 16.777 秒 |
| ゲイン |
アナログ |
0dB〜18ｄB |
| デジタル |
0dB〜24dB |
| 黒レベル |
8bits |
0〜63digits |
| 10bits |
0〜255digits |
| 12bits |
0〜1023digits |
| White Balance ゲイン |
-40dB〜12dB |
非対応 |
| RIO |
位置 |
水平0 〜 2446 画素
(調整単位:2 画素)
垂直：0 〜 2044 ライン
(調整単位: 4 ライン) |
水平：0 〜 2447 画素
(調整単位: 1 画素)
垂直：0 〜 2044 ライン
(調整単位: 4 ライン) |
| サイズ |
水平：2TAP: 2 〜 2448 画素 (調整単位: 2 画素)
3TAP: 3 〜 2448 画素 (調整単位: 3 画素)
垂直：4 〜 2048 ライン (調整単位4 ライン) |
| 領域数 |
垂直1 × 水平1 |
| ガンマ特性 |
プログラマブル (任意32 点テーブル, 初期値: 0.45), OFF(1.0) |
| ビニング |
非対応 |
垂直2 画素加算 / OFF |
| デシメーション |
水平1/2 × 垂直1/2 / OFF |
| 映像反転機能 |
左右反転 / 上下反転 / 上下左右反転 / OFF |
| 画素欠陥補正 |
最大256 点 |
| Auto 画質制御 |
非対応（Auto Exposure,Auto Gain,Auto White Balance） |
| 動作モード |
フリーラン (連続掃出し) / エッジプリセットトリガ / パルス幅トリガ |
| ユーザー設定保存 |
対応 |
| 入出力端子 |
4 IOs |
| 電源 |
入力電圧 |
DC12V ± 10% (PoCL 対応) |
| 消費電力 |
Max: 2.6W, Typical: 2.1W |
| 外形寸法(W)×(H)×(D) |

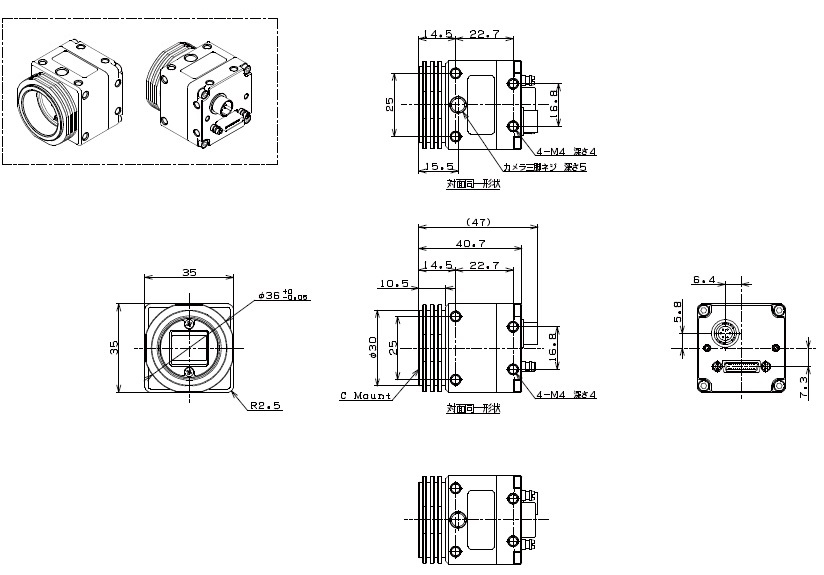

35 (W) x 35 (H) x 40.7(D) mm *コネクタ含まず →図面 |
| 光学フィルター |
IRカットフィルタ無 |
| 光軸精度 |
水平・垂直方向位置精度: ± 0.3mm
水平・垂直方向に対する有効画素面の回転精度: ± 1.5° |
| 材質 |
アルミニウム合金 |
| レンズマウント |
Cマウント |
| 外部接続コネクタ |
カメラリンクミニチュアコネクタ (SDR) x 1個
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ製)相当 |
| カメラ取付 |
1/4" 三脚取り付けネジ穴 (上下面に各1 個)
M4 取り付けネジ穴 A 上下左右面に各4 個) |
| 質量 |
約 69 g |
| 動作保証温度 |
周囲環境温度: 0 〜 45 ℃ (筐体上部温度: 〜 64 ℃)
周囲環境湿度: 0 〜 85 %RH (結露なきこと) |
| 保存温度 |
周囲環境温度: -20 〜 75 ℃
周囲環境湿度: 0 〜 85 %RH (結露なきこと) |
| 耐振動 |
20Hz〜200Hz〜20Hz（5分/サイクル）, 加速度 10G, XYZ各方向 30分 |
| 耐衝撃 |
加速度 38 G, 6 ms （正弦半波）, XYZ各方向 3 回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 |
| 規制化学物質対応 |
RoHS対応 |
