| 仕 様 |
| 型式 |
STC-MC232PCL(カラー) |
STC-MB232PCL(白黒） |
| 撮像素子 |
1/1.8インチ正方画素型UXGA
プログレッシブ カラーCCD
(ソニー製:ICX274AQ)
→分光分布グラフ |
1/1.8インチ正方画素型UXGA
プログレッシブ 白黒CCD
(ソニー製:ICX274AL)

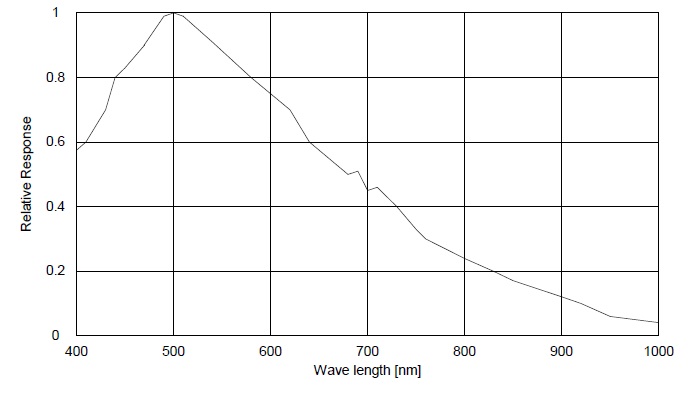

→分光分布グラフ |
| 総画素数 |
1688(H)×1248(V) |
| 有効画素数 |
UXGAクラス：1620(H)×1236(V) |
| チップサイズ(mm) |
8.50(H)×6.80(V) mm |
| セルサイズ(μm) |
4.40(H)×4.40(V) μm |
| 撮像方式 |
プログレッシブ |
| パーシャルスキャン |
フルスキャン、1/2スキャン、
1/4スキャン、任意パーシャルスキャン
(最小ライン数:232)
ビニング、ビニング・パーシャルスキャン、
ビニング1/2パーシャルスキャン、
ビニング1/4パーシャルスキャン、
ビニング任意パーシャルスキャン
(最小ライン数:232) |
フルスキャン、1/2スキャン、
1/4スキャン、任意パーシャルスキャン
(最小ライン数:232)
|
垂直周波数
（フレームレート） |
30.63Hz |
| 水平周波数 |
38.352 kHz |
| 画素周波数 |
73.636 MHz |
| S/N比（標準偏差） |
10ビット出力時：＜＝ 15 Digit (Gain 0 dB) |
| 最低被写体照度 |
TBD Lux at F1.2 |
TBD Lux at F1.2 |
| 同期方式 |
内部同期 |
| 映像出力 |
8,10 bit Raw Data (Baseコンフィグレーション） |
| タップ数 |
2 タップ (カメラリンク出力クロック周波数：36.818 MHz) |
| シャッタスピード |
OFF, 1/9 〜 1/240,000 秒 (任意H and CLK単位） |
| ゲイン |
5.1 〜 41.8 dB |
| ガンマ特性 |
1.0 |
| 電 源 |
12 Vdc （カメラリンクコネクタ経由） |
| 消費電流 |
4.0 W以下 |
| トリガモード |
エッジプリセット・トリガ (Vリセット, ノンリセット)、
パルス幅トリガ (Vリセット, ノンリセット) |
| 通信機能 |
RS232準拠 （カメラリンクコネクタ経由） |
| 外形寸法 |
28 (W) x 28 (H) x 46.5 (D) mm * コネクタ含まず →図面(PDF) |
| 光学フィルター |
IRカットフィルタ無 |
IRカットフィルタ無 |
| 光軸精度 |
H, V方向位置精度: ±0.31mm、H, V方向に対する有効画素面の回転精度: ±2.1° |
| 材質（外装ケース） |
フロント, ベース, リア: アルミダイキャスト（ADC12）、カバー: 亜鉛メッキ鋼板 |
| レンズマウント |
Cマウント |
| 外部接続コネクタ |
カメラリンクコネクタ: ミニチュアコネクタ (SDR)
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ製)相当 |
| 重量 |
約 65.5 g |
| 動作保証温度 |
-0℃〜+40℃ |
| 保存温度 |
-30℃〜+65℃ |
| 耐振動 |
20Hz〜200Hz〜20Hz（5分 / サイクル）, 加速度 10G, 各方向 30分 |
| 耐衝撃 |
加速度 70 G, 6 ms （正弦半波）, 各方向 3 回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 (Class B) |
| 規制化学物質対応 |
RoHS対応 |
