キセノン光源装置
HAL-302 擬似太陽光源装置 350〜750nm
|
|
|
HAL-320よりも より太陽光スペクトルに高近似したJIS規格A級。コンパクトで省スペースなソーラーシミュレータ
|
|
特 徴
|
|
|
|
■ |
JIS規格A級の太陽光スペクトルに高近似 |
|
■ |
石英ファイバー出射でフレキシブルな照射が可能 |
|
■ |
外付けコントローラーで遠隔操作が可能。 |
|
■ |
コンパクトサイズで省スペース化を実現。
|
|
■ |
万全の防熱対策で不要な熱を大幅にカット
|
|
■ |
100〜5%の連続調光機能
|
|
■ |
RS232Cポートによる外部制御可能
|
|
■ |
光量一定のフィードバック機能(カスタム)
|
|
|
【主な用途 】
|
|
■ |
太陽電池I-V測定用ソーラーシュミレータとして
|
|
■ |
ディスプレイ検査
|
|
■ |
化粧品研究・評価
|
|
■ |
光触媒研究
|
|
【応用分野 】
|
|
■ |
太陽電池/耐光試験/光触媒/検査照明/環境計測/各種研究開発など
|
HAL-302 :◆ 販売価格:→お問合せ下さい
fujiwara@ff-net.jp
|
|
製品カタログ |
|
|
|
| || 太陽光スペクトルにAAA級近似 |
|
オリジナルの光学設計は、防熱効果だけでなく市販のキセノンランプとエアマスフィルターの組み合わせでは困難な、太陽光のスペクトルに
極限まで近づけることを可能にしました。
|
| 参考データ
| | 波長帯(nm) |
相対分布(%) |
スペクトル合致度(%) |
等級 |
HAL-320 |
JIS |
| 350〜400 |
6.8 |
6.5 |
104 |
A |
| 400〜450 |
11.0 |
11.5 |
96 |
A |
| 450〜500 |
15.5 |
15.2 |
102 |
A |
| 500〜550 |
14.5 |
14.9 |
97 |
A |
| 550〜600 |
14.6 |
14.2 |
103 |
A |
| 600〜650 |
13.6 |
13.9 |
98 |
A |
| 650〜700 |
12.8 |
12.6 |
101 |
A |
| 700〜750 |
11.3 |
11.2 |
101 |
A |
|
|
| || コンパクトで省スペース |
同一パワーの市販ソーラーシュミレータと比べて、容積が1/2〜1/3のコンパクトサイズです。電源内蔵型により移動も容易です。
石英ファイバーでフレキシブルな照射が可能の為、様々な設置方法や照射方法に対応できます。
|
|
|

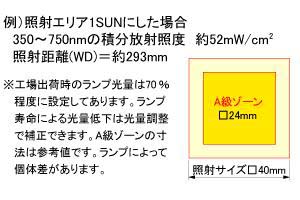

| || 強度均一性(場所ムラ) |
|
|
| JIS等級の分類
| | 項目 |
等級Ａ |
等級Ｂ |
等級Ｃ |
放射照度場所ムラ
(%) |
±2以下 |
±3以下 |
±10以下 |
放射照度時間変動率
(%) |
±1以下 |
±3以下 |
±10以下 |
| スペクトル合成度 |
0.75〜1.25 |
0.6〜1.4 |
0.4〜2.0 |
|
|

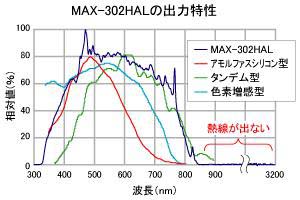

| || 熱が出ない擬似太陽光 |
|
当社オリジナルの光学設計で、余分な熱をカットし、アモルファスシリコン型・色素増感型・タンデム型などの太陽電池モジュールの
感度帯域だけを照射できます。 |
|

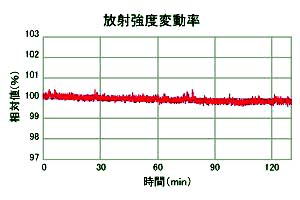

| || 安定した出力設計 |
|
ちらつき・ゆらぎが少なく、長時間でも安定した出力です。
| ※ |
長時間ご使用頂く時は、定電圧電源を介しての負荷の変動に左右されない環境にして頂く事をお勧め致します。
|
|
|
| 仕 様
| | 型 式 |
HAL-302 |
| 出力波長 |
350〜750nm(a-Si JIS合致度波長範囲) |
| 回路方式 |
スイッチング方式 |
| 入力電圧 |
定格AC100V 50/60Hz(入力可能範囲 100〜240V) |
| 皮相電力 |
1030VA以下 ※AC240V入力/50Hz時 |
| ランプタイプ |
コンパクトキセノンランプ300W |
| ランプ寿命 |
500h(平均寿命) |
| 冷却方式 |
強制排気空冷 | シャッター |
パルスモーター駆動 |
| シャッタータイマー |
0.5〜99999.9sec |
| 光量調整 |
100〜5(T)連続可変 |
| ﾌｨﾙﾀｰﾁｪﾝｼﾞｬｰ |
8穴式 ※Φ25mm、厚み6mm以下のフィルターを装着可能 |
| 出射方式 |
ファイバー |
| コントローラ |
内蔵 |
| 外部制御 |
RS232C |
| 安全機構 |
ランプ異常時、上面扉開時、ランプ使用時間500h超時、冷却ファン異常時 |
| 使用環境 |
温度 10〜35℃
湿度 20〜80% ※結露なきこと |
| 寸法 |
本体：216(W)x355(D)x326(H)mm※突起物を除く
図面 |
| 重量 |
本体：13kg |
| ライトガイド |
Asahi Spectra製純正ライトガイドをご使用下さい |
|
|
|
|
|
■キセノン光源(HAL-302)
■石英ファイバー(1m)
■ロッドレンズ(RLQ-05HAL)
|
■専用ACケーブル(3ピンソケット、3m)
■フィルターホルダー ※8個付
■カニメ工具
■取扱説明書 ほか
|
|
|
|
|
|
※掲載の製品につきましては、予告なく企画及び仕様を、変更する場合もありますのでご了承下さい
|
|
|
