キセノン光源装置
HAL-320 擬似太陽光源装置
|
|
|
ファイバー照射可能 キセノンランプ1灯でJIS規格A級のスペクトルに高近似のコンパクトで省スペースなソーラーシミュレータ
|
|
特 徴
|
|
|
|
■ |
JIS規格A級の太陽光スペクトルに高近似 |
|
■ |
石英ファイバー出射でフレキシブルな照射が可能 |
|
■ |
外付けコントローラーで遠隔操作が可能。
|
|
■ |
コンパクトサイズで省スペース化を実現。
|
|
■ |
100〜30%の連続調光機能
|
|
■ |
RS232Cポートによる外部制御可能
|
|
■ |
光量一定のフィードバック機能(カスタム)
|
|
|
【主な用途 】
|
|
■ |
太陽電池I-V測定用ソーラーシュミレータとして
|
|
■ |
ディスプレイ検査
|
|
■ |
化粧品研究・評価
|
|
■ |
光触媒研究
|
|
【応用分野 】
|
|
■ |
太陽電池/耐光試験/光触媒/検査照明/環境計測/各種研究開発など
|
HAL-320 :◆ 販売価格 →お問合せ下さい。
fujiwara@ff-net.jp
|
|
製品カタログ
|
|
|
|
| || 太陽光スペクトルにAAA級近似 |
|
オリジナルの光学設計は、防熱効果だけでなく市販のキセノンランプとエアマスフィルターの組み合わせでは困難な、太陽光のスペクトルに
極限まで近づけることを可能にしました。
|
| 参考データ
| | 波長帯(nm) |
相対分布(%) |
スペクトル合致度(%) |
等級 |
HAL-320 |
JIS |
| 400〜500 |
18.0 |
18.5 |
97 |
A |
| 500〜600 |
20.3 |
20.1 |
101 |
A |
| 600〜700 |
18.4 |
18.3 |
101 |
A |
| 700〜800 |
15.7 |
14.8 |
106 |
A |
| 800〜900 |
12.2 |
12.2 |
100 |
A |
| 900〜1100 |
15.3 |
16.1 |
95 |
A |
|
|
| || コンパクトで省スペース |
|
電源を搭載しても、小型なソーラーシミュレータです。設置も場所をとらず、様々なシーンに最適です。インラインでの設置やプローバーボックスへの光導入を可能にしています。
さらに石英ファイバーを使用して、自由に照射方向を選べます。
|
|
|

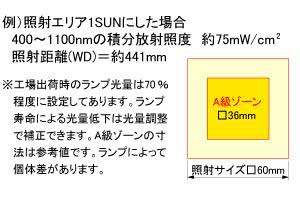

| || 強度均一性(場所ムラ) |
|
|
| JIS等級の分類
| | 項目 |
等級Ａ |
等級Ｂ |
等級Ｃ |
放射照度場所ムラ
(%) |
±2以下 |
±3以下 |
±10以下 |
放射照度時間変動率
(%) |
±1以下 |
±3以下 |
±10以下 |
| スペクトル合成度 |
0.75〜1.25 |
0.6〜1.4 |
0.4〜2.0 |
|
|
| || 電磁環境の安全性 |
|
EMC規格適合製品のMAX-302をベースとしておりますので、電磁環境に配慮した設計です。周辺機器への影響もなく、安全にお使い頂けます。
|

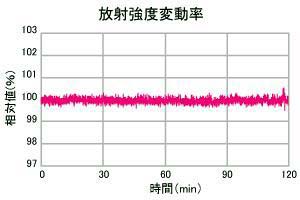

| || 安定した出力設計 |
ちらつき・ゆらぎが少なく、長時間でも安定した出力です。
※長時間ご使用頂く時は、定電圧電源を介しての負荷の
変動に左右されない環境にして頂く事をお勧め致します。
|
|
|
|
| 仕 様
| | 型 式 |
HAL-320 |
| 出力波長 |
350〜1100nm(JIS規格 結晶系太陽電池測定400〜1100nm) |
| 回路方式 |
スイッチング方式 |
| 入力電圧 |
定格AC100V 50/60Hz(入力可能範囲 400〜1000nm) |
| 皮相電力 |
540VA以下 ※AC240V入力/50Hz時 |
| ランプタイプ |
コンパクトキセノンランプ300W |
| ランプ寿命 |
500h(平均寿命) |
| 冷却方式 |
強制排気空冷 | シャッター |
DCソレノイド駆動 |
| シャッタータイマー |
0.5〜99999.9sec |
| 光量調整 |
100〜30(T)連続可変 |
| 出射方式 |
ファイバー、ストレート |
| コントローラ |
外付けタイプ※コントローラケーブル2m |
| 外部制御 |
RS232C |
| 安全機構 |
ランプ異常時、上面扉開時、ランプ使用時間500h超時、冷却ファン異常時 |
| 使用環境 |
温度 10〜35℃
湿度 20〜80% ※結露なきこと |

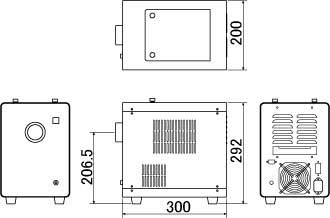

| 寸法 |
本体：200(W)x300(D)x292(H)mm※突起物を除く
コントローラ：160(W)x37(D)x99(H)mm※突起物を除く |
| 重量 |
本体：10.2kg
コントローラ：0.5kg |
| ライトガイド |
Asahi Spectra製純正ライトガイドをご使用下さい |
|
|
|
|
|
|
|
※掲載の製品につきましては、予告なく企画及び仕様を、変更する場合もありますのでご了承下さい
|
|
|
