多目的スタンドBタイプ XYZ移動
FCKS-B300A-XYZ/FCKS-B300I-XYZ/FCKS-B450I-XYZ
カメラ,マイクロスコープ,照明,計測装置等々...様々な用途へ対応
■
カメラ/ビデオマイクロスコープなど三脚ネジ穴付きの機器に取付け可能
■
モーブメントには本格的ラック&ピニオンを採用
■
X・Y・Zの3方向へ移動、被写体を動かさずに撮影ポイントの調整可能
■
フラットな台座により作業スペースを確保
仕様
ポール
長さ
300mm/450mm
径
φ22
その他
落下防止機構
台座
材質
アルミ/鉄
サイズ
W230mm×D300mm×H18.2mm
フレーム
(ムーブメント)
可動方式
ラック&ピニオン
X軸可動範囲
左方向19.5mm、右方向16.5mm
Y軸可動範囲
前方向 36.0mm
Z軸可動範囲
上方向 36.6mm,下方向 1.0mm
その他
ストップリング付
型番
台座の素材
ポール長
税別価格
FCKS-B300A-XYZ
アルミ製
300mm
71,200円(税別)/78,320円(税込)
FCKS-B300I-XYZ
鉄製
300mm
76,000円(税別)/83,600円(税込)
FCKS-B450I-XYZ
鉄製
450mm
80,400円(税別)/88,440円(税込)
★ご注文価格はこちらへ!→
ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

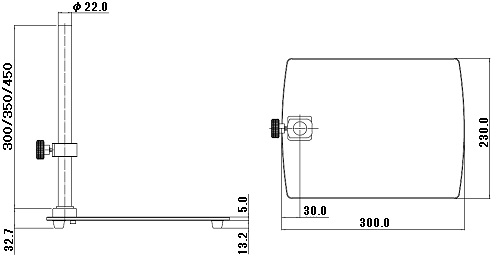

上面
側面
台座・ポール
ポール(支柱)と台座は
FCKS-B300A/FCKS-B300I/FCKS-B450I
と共通です。
■
オプション
XYステージ:
FCKS-XY
鉄製台座タイプ(FCKS-B300I/FCKS-B450I)専用XYステージ
強力磁石によって鉄製台座に固定できます。
型番
サイズ
税別価格
FCKS-XY
W114.0×D112.5×H34.0mm
34,000円(税別)/37,400円(税込)
移動距離
X方向
±31mm
Y方向
±33mm
★ご注文はこちらへ!→
ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
特注・カスタマイズに1台から対応致します
用途・仕様(サイズ・移動距離・取付部)をお知らせ頂ければ ご提案致します
