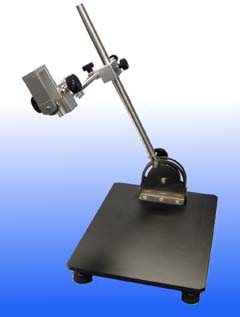

工業用傾斜スタンド・横シャフト付タイプ
FSINCLX-FA
|
| 支柱が左右に180度傾斜可能！ 支柱の長さ・フレームの種類を選べる！ 横シャフトにより前後調整も可能！ |
|
|
|
■支柱を0～180度の範囲で自由に傾斜可能です。
■支柱の長さは300mm/350mm/400mmから選択可能です。
■フレームは、Z移動・XYZ移動・長作動移動を用意しました。
■台座は大型サイズ(450mm×300mm)を標準としました。
■横シャフトにより、前後方向の位置調整を可能にしました。
■パン機構搭載タイプはフレームの首振りが可能となります。
■その他、特注・カスタマイズは1台からでも承ります。
|
|
|
☆ご注文はこちらへ→ 光マート
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|

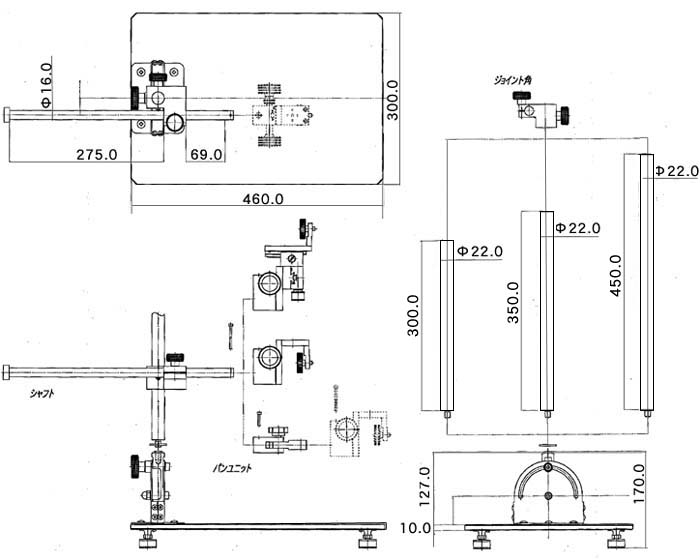

フレーム
 |
ジョイント角＆横シャフト
 |
ポール
|
傾斜機構
 |
|
|
| 型番 |
ポール |
台座 |
フレーム |
パン
機構 |
価格(税別) |
| 径 |
長さ(mm) |
材質 |
サイズ(mm) |
No. |
可動範囲(mm) |
| FSINCLX-FA1-30 |
φ22 |
300 |
鉄 |
W300×D450×H10
(+脚30） |
① |
Z軸(上下)方向：43.1 |
× |
155,000 |
| FSINCLX-FA1P-30 |
350 |
○ |
172,500 |
| FSINCLX-FA1-35 |
350 |
× |
158,000 |
| FSINCLX-FA1P-35 |
350 |
○ |
175,500 |
| FSINCLX-FA1-45 |
450 |
× |
161,000 |
| FSINCLX-FA1P-45 |
450 |
○ |
178,500 |
| FSINCLX-FA2-30 |
φ22 |
300 |
鉄 |
W300×D450×H10
(+脚30） |
② |
Z軸(上下)方向37.6
X軸(左右)方向36.0
Y軸(前後)方向36.0 |
× |
185,000 |
| FSINCLX-FA2P-30 |
350 |
○ |
202,500 |
| FSINCLX-FA2-35 |
350 |
× |
188,000 |
| FSINCLX-FA2P-35 |
350 |
○ |
205,500 |
| FSINCLX-FA2-45 |
450 |
× |
191,000 |
| FSINCLX-FA2P-45 |
450 |
○ |
208,500 |
|
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
 |
|

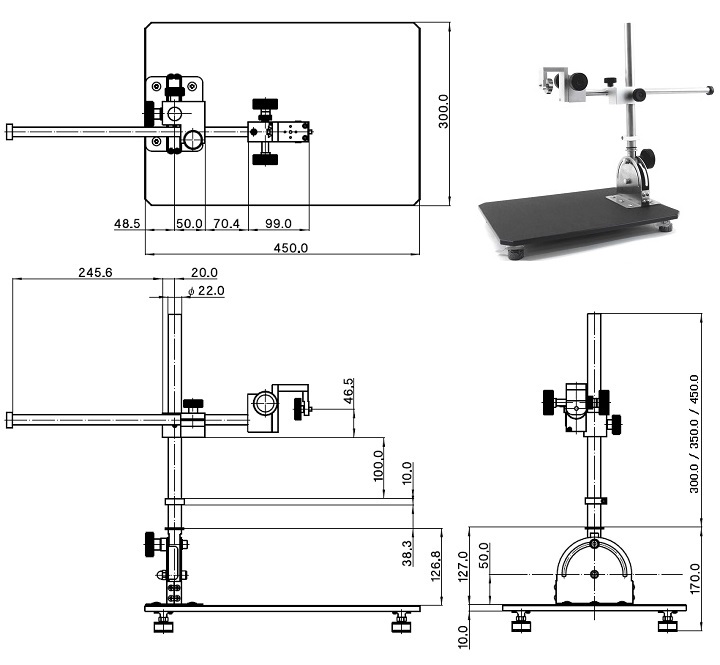

| ■ Z軸移動タイプ |
FSINCLX-FA1-30 ／ FSINCLX-FA1-35 ／ FSINCLX-FA1-45 |
|
|
|
|

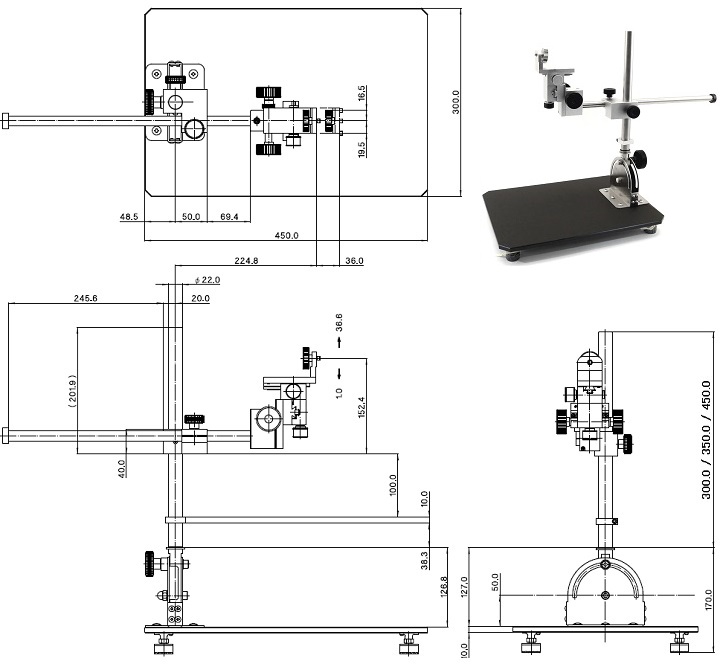

| ■ XYZ軸移動タイプ |
FSINCLX-FA2-30 ／ FSINCLX-FA2-35 ／ FSINCLX-FA2-45 |
|
|
|
|
