メガピクセル対応テレセントリックレンズ
光学倍率0.8× WD110mm ストレート／同軸落射
Megapixel Telecentric Lens Seies　0.8x WD110mm Straight/Coax
TPC08-MS110/TPC08-MS110D
TPC(TOKYO PARTS CENTER)
■限りなく0に近い ディストーションレスを追求
無収差を設計コンセプトとして、画像の歪みを排除しました。
InspectionSceneにおいて、ディストーション補正を考慮する必要がありません。
■ソフト側の負担を軽減する ハイコントラスト設計
設計精度を高めて、コントラストを向上させました。
白黒の明暗がスッキリして画像認識出来ます。
■少ないレンズで低コスト化を実現 コンパクト＆リーズナブル
小型設計なので、装置やその他の周辺部品の設計もコンパクトに出来ます。
高性能を維持したままレンズ枚数を減らし、切削部品の共通化設計を行いました。
■テレセントリックレンズのバリエーション
全シリーズがマシンビジョン対応型です。
標準的な固定倍率をランナップし、WDについてもショート、ミドル、ロングとバリエーション豊富になっています。 照明方式も同軸落射タイプ、ストレートタイプにより様々なInspectionSceneに対応可能です。
■  メガピクセル対応テレセントリックレンズ WD110 光学倍率0.8x 【2/3+、2/3、1/2、1/3、1/4インチ対応】
型　名 TPC08-MS110 TPC08-MS110D
種 別 Straight/Coax ストレート（同軸落射無し） 同軸落射対応
光学倍率 Magnification 0.8×
ＷＤ 110.1mm
被写界深度 Depth of field 1.31mm （許容錯乱円径40µmで算出した計算値）
分解能 Resolution 8.8µm （波長550nmで算出した理論分解能）
NA 0.038
有効F値 Effective F No 10.3
TVディストーション TV Distortion -0.026%
質量 Weight 103g 106g
適合カメラ Sensor Size(max.) 2/3型+
マウント Mount Cマウント
外径寸法 External Dimensions Φ30mm×126.6mm
視野(V×H) Field of View 2/3型+：7.48mm×14.08mm  2/3型：8.25mm×11mm  1/1.8型：6.65mm×8.97mm
1/2型：6mm×8mm  1/3型：4.5mm×6mm
価格 Price 85,000円(税別)／93,500円(税込) 95,000円(税別)／104,500円(税込)
◆ご注文はショップ（光マート)へ→TPC08-MS110／ TPC08-MS110D

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

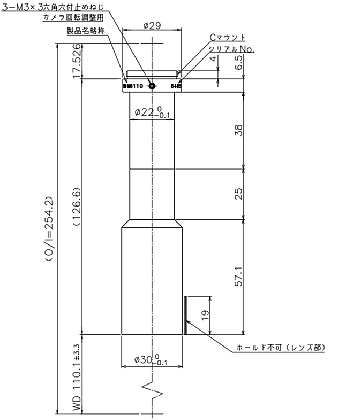

TPC08-MS110

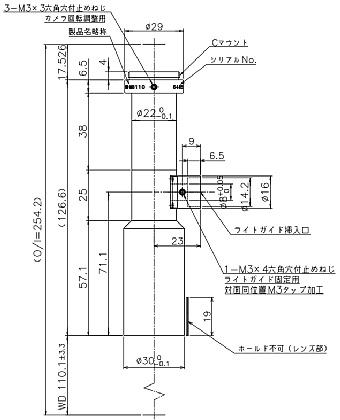

TPC08-MS110D
■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
