直径φ6mm超小型CMOS USBカメラ
ID04MC-IP-U/ID04MB-IP-U
直径φ6mm　分離型CMOS　超小型USB3.0カメラ　グローバルシャッター　最大90fps　外部トリガー対応
■直径φ6mmの超小型CMOS分離型カメラ
カメラヘッドサイズφ6mm×40mm、ケーブル長2ｍ
■USB3.0へ対応(USB2.0でも使用可能)
最新USB3.0へ対応により、高速フレームレート(最大90fps)を実現
■グローバルシャッターCMOS
グローバルシャッター採用によりCMOSの弱点を克服
■近赤外撮影が可能
近赤外領域の800nm〜1000nm付近で感度あり
■外部トリガーシャッターモード
検査や研究用途から要望が多い外部トリガー機能を標準搭載
仕　　様
型式 ID04MC-IPU(カラー) ID04MB-IPU(白黒）
撮像素子 対角3.258mm型カラーCMOS 対角3.258mm型モノクロCMOS
イメージサークル φ3.258mm
総画素数 640(H) x 640 (V)
チップサイズ(mm) 2.304(H) x 2.304 (V) x 3.258 (D)mm
画素サイズ(μm) 3.6(H) x 3.6 (V) µm
映像出力周波数 CLK周波数：52.0000MHz、出力CLK数785(H)×640(V)
シャッター方式 グローバルシャッター
映像出力方式 USB3.0/2.0：RAW
分解能 8bit
最大フレームレート 90fps
最低被写体照度 30lx at F1.4、シャッタースピード1/42.3s 15lx at F1.4、シャッタースピード1/42.3s

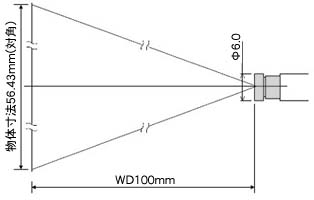

レンズ仕様 f=5.6mm F4.0   例）WD=100mm,視野範囲40mm×40mm(対角56.43mm)
レンズマウント 専用レンズマウント
電源入力 USBバスパワー(5.0V±5％)
外形寸法/TD> カメラヘッド：φ6mm×L40.3m(レンズ、突起部含まず)
ケーブル：φ3.0mm×L2000mm(突起部含まず)
コントロールボックス：H20mm×W40.3mm×D80.3mm(突起部含まず)
質量 約100g(カメラヘッド：約5g)
シャッタースピード 1/6.25〜1/130000s
トリガーモード 固定シャッタートリガーモード
使用環境条件 動作温度：0〜+40℃　湿度：20〜60％RH　但し、結露しないこと
保存環境条件 保存温度：0〜+60℃　湿度：20〜80％RH　但し、結露しないこと
商品構成 カメラ本体、外部トリガー入力用2Pinハーネス、ソフトウェア開発キット(ソースコード,デモソフト)
価格 生産完了･販売終了 生産完了･販売終了
● レ ン ズ
■直径φ6mmの超小型レンズ
■歪の少ないf=5.6mmのガラスレンズを採用
■近接〜∞まで焦点調整可能
■近赤外領域も透過
焦点距離f=5.6mm
F値F4.0
フィルターなし
焦点調整レンズのねじ込む量で調整
締める→∞側、緩める→接写側
● 図  面

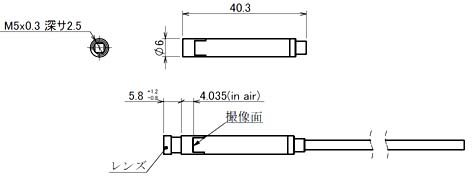

■カメラヘッド

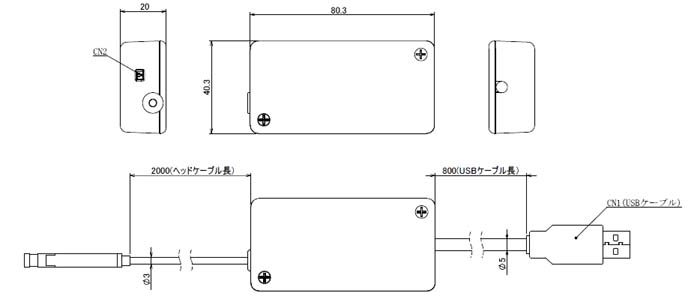

■コントローラ
