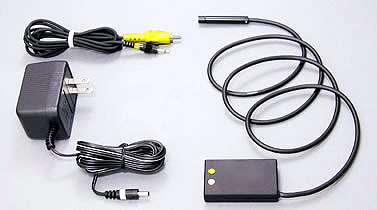

超小型CCDカメラ ハンディミニ
CCN3412Y / CCN3412Y-2.3M / CCN3412Y-3M /CCN3412Y-12M / CCN3412YWL-12M
直径わずか7.5mm、長さ42mm、34万画素相当の超小型カラーCCDカメラ
超小型・低価格の分離型CCDカメラ ハンディスコープ。 34万画素相当の分離型カラーCCDを採用し、軽量・コンパクト化を実現。さらに、ケーブルの長さも用途に応じて1m/ 2.3m / 3m / 12m /12m-防水タイプを選べます。
●CCN3412Yシリーズ→販売終了→ 後継機種:Handy-mini2 CCN3412S 新発売

■用途が広がる、超小型カメラヘッド（分離型CCDカメラ採用）
■高額なスコープの代用としても様々なシーンで活躍中
■簡単接続・簡単操作。付属のビデオケーブルで、テレビと接続するだけ
■オプションとの併用で、拡大撮影が可能。超小型マイクロスコープとして
■拡大倍率：最大約80倍(14インチモニタ換算)
■フォーカス回転角を大きくしたことで、微細なフォーカス調整が用意に
■画素数：34万画素相当
用途は、半導体・基板の検査、実験・記録用、防犯・監視用、組込みパーツ、建築模型
■半導体や基板など、狭い場所でも小さな部品を確実に映しだします。
■昆虫、植物など、小さい物を自由な角度から観察できます。
■レンズを無限大にすれば、汎用カメラとして防犯や監視用途にも使えます。
■検査用機械などの組込み用カメラに最適です。
■建築模型などを様々な角度から見れば、完成イメージをシミュレーションできます。
仕　様
センサー 1/7インチCCD
表示画素数 34万画素相当
映像出力信号 NTSC(コンポジットビデオ)
シャッタースピード オート
画　角 51°(水平)　42°(垂直)
焦点距離 f=2.1mm
明るさ F=2.8
使用温度 0〜40℃
電源(電圧) 付属ACアダプター(DC12V)
消費電流 110mA
型　式 ケーブル長 カメラヘッド フォーカス 納　期 価格(税別)
CCN3412Y 1m φ7.5Χ42mm 手動 生産終了 −
CCN3412Y-2.3M 2.3m φ7.5Χ42mm 手動 生産終了 −
CCN3412Y-3M 3m φ7.5Χ42mm 手動 生産終了 −
CCN3412Y-12M 12m φ7.5Χ42mm 手動 生産終了 −
CCN3412YWL-12M 12m φ12Χ52mm 固定 生産終了 −
CCN3412YWL-12M　防水性能について
カメラおよび、ケーブルは完全防水タイプではありません。水に浸ける事は可能ですが、目安としては1日1時間程度。ご使用後は、十分に水分を拭取ってください。   本体部は防水ではありませんので、お取扱にご注意下さい。

先端のレンズを廻すことにより、ワークディスタンス（レンズ〜被写体の距離）と視野範囲を調整できます。
ワークディスタンス
(mm)		 視野範囲
横(mm) 縦(mm)
5 3.5 2.6
10 9 6.8
20 16 12
30 24 18
40 33 24.8
50 42 31.5
※当社による実測値
 ●レンズを前に出す
→ワークディスタンスが小さくなり、視野が狭くなります。
（拡大倍率が上がる）

●レンズを締め込む
→ワークディスタンスが広くなり、視野が広くなります。
（拡大倍率が下がる）

CCN3412Yシリーズ用オプション

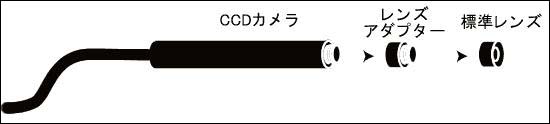

■オプション　(CCN-OP-LA02)CCDカメラ用 レンズアダプター

超小型CCDカメラで、マクロ撮影を可能にしました！！
●CCN-OP-LA02 レンズアダプター：通常販売価格:5,000円(税別)→販売終了
●本体付属の標準レンズと組み合わせることで、拡大（マクロ）撮影ができます。（望遠レンズではありません）
●１セット４個入り （内、予備１個）
●アダプター数とモニターサイズ別の倍率は、下の表をご覧ください。
アダプタ モニターサイズ別倍率（参考値） 撮影範囲
縦×横mm		 被写体距離
mm
5ｲﾝﾁ 12ｲﾝﾁ 14ｲﾝﾁ 19ｲﾝﾁ 21ｲﾝﾁ
1個 25 60 70 95 105 3.0×4.0 3mm
2個 60 144 168 228 252 1.2×1.6 2mm
3個 115 276 322 437 483 0.6×0.8 1.5mm
* 上記数値はあくまで目安としてお考えください。製品ロットやねじ込みの度合いになどより、若干倍率が変わることがあります。
* 被写体距離とは、カメラ先端から被写体までの距離を表します。
* 光量が不足する場合は、別途光源をご用意下さい。
* レンズアダプター専用に設計しているため、望遠レンズ単体ではご使用いただけません。
■オプション(CCN-OP-TL10N)専用望遠レンズ
●CCN-OP-TL10N 望遠レンズ：通常販売価格:27,000円(税別)→販売終了
焦点距離 f=12
明るさ F2.2
画　角 水平10°垂直7°
直　径 14mm
長さ 20mm
動作温度 0〜40°
※レンズアダプター(CCN-OP-LA02)との併用は推奨できません。 レンズアダプター外れなくなる場合があります。
■オプション(CCN-OP-WL72)広角レンズ
●CCN-OP-WL72 広角レンズ：通常販売価格:33,000円(税別)→販売終了
焦点距離 f=1.8
明るさ F2
画　角 水平72°垂直54°
直　径 17.5mm
長さ 23.5mm
動作温度 0〜40°
比較対象品→ ■超小型カラーCCDカメラ　ハンディスコープ258SP
比較対象品→ ■超小型カラーCMOS USBカメラ・白黒CMOS USBカメラ
