HD-SDI対応
C/CSマウント1080pフルハイビジョンカメラ 1/2.8インチCMOS
STC-HD213SDI/STC-HD213SDI-CS
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
Cマウントの1080Pフルハイビジョンカラーカメラ
HD-SDI出力 BNC同軸コネクター
出力:1080P60fps
1/2.8型カラーCMOSプログレッシブ 画素数:1920(H)×1080(V)
シャッター/ゲイン:オート/マニュアル
ホワイトバランス:オート/マニュアル/プッシュ
ガンマ補正、画像反転、ラインマーカーシャドマスク、画素欠陥補正
UART通信により設定変更可能

ショップサイトへ(STC-HD213SDISTC-HD213SDI-CS

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕様 Specifications
仕  様
型式 STC-HD213SDI STC-HD213SDI-CS
撮像素子 1/2.8インチ216万画素 カラーCMOS(SONY: IMX291)
シャッタタイプ ローリングシャッター
有効画素数 1920(H)×1080(V)
セルサイズ 2.9(H)×2.9(V)μm
同期方式 内部同期
ビデオ出力 3G-SDI (物理層:SMPTE 424M、データマッピング:SMPTE 425M Level-A 準拠)
4:2:2 YCbCr 10bit 1080P60 / 1080P59.94 / 1080P50

HD-SDI (SMPTE292M 準拠) 4:2:2 YCbCr 10bit
1080P30 / 1080P29.97 / 1080P25 / 1080i60 / 1080i50 / 720P60 /
720P59.94 / 720P50 (初期値:1080i59.94)

最低被写体照度 0.4 Lux at F1.4 (Gain Max)
ALC機能 AEE / AGC連動 (初期値:ALC On)
シャッタースピード AEE / 固定シャッタ(初期値:AEE)、長時間露光:〜2.12秒
露光時間:1/33.750秒〜
ゲイン AGC/固定ゲイン(初期値:AGC) 0〜45dB
ガンマ マニュアルおよび8種類のプリセット値
(0.3 / 0.45 / 0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0) (初期値:マニュアル)
ホワイトバランス オートホワイトバランス / マニュアルホワイトバランス / プッシュホワイトバランス
(初期値:オートホワイトバランス)
WDR N/A
画像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off(初期値:Off)
DSPプリセット 8種類のユーザプリセット(初期値:プリセット0)
ラインマーカー 各2本の水平 / 垂直ラインマーカー / Off(初期値:Off)
サークルマーカー 1本のサークルマーカー(初期値:Off)
シャドウマスク 水平 / 垂直シャドウマスク (シャドウマスク縁取り)(初期値:Off)
静止画画像機能 On(静止画) / Off(ライブ動画)(初期値:Off)
通信 +3.3V UART通信(3.5φステレオジャック)
通信速度:115,200bps / 57,600bps / 38,400bps / 19,200bps / 9,600bps
(初期値:38,400bps)
キャラクタジェネレータ URAT通信でキャラクタ生成可能
画素欠陥補正 対応(256点)
電源 入力電圧:DC+9〜15Vdc(Typical:DC+12Vdc) 消費電力:3.3W以下
外形寸法 40(W)×40(H)×48.9(D)mm
(コネクター含まず)
40(W)×40(H)×43.9(D)mm
(コネクター含まず)
光学フィルター IRカットフィルター付き OPLF
材質 アルミニウム合金(AC)
レンズマウント Cマウント CSマウント
外部接続コネクタ ビデオ出力コネクタ:BNC コネクタ
電源コネクタ:DC電源ジャックPC721A(Switchcraft製)相当 2.1mmプラグ
外部制御 / UART通信:3.5mmステレオピンジャック
カメラ取付 1/4"三脚取り付けネジ穴:上面、裏面に各1個
M4取付ネジ穴:上面、裏面に各4個
重量 約 129 g 約 121 g
動作温度 / 湿度 周囲環境温度:0〜+43℃、周辺環境湿度:0〜85%RH(結露なきこと)
保存温度 / 湿度 周囲環境温度:-25〜+65℃、周辺環境湿度:0〜85%RH(結露なきこと)
耐振動 20Hz〜200Hz〜20Hz (5分/サイクル)、加速度10G、XYZ方向 各方向30分
耐衝撃 加速度38G、6m秒(正弦半波)、XYZ方向 各方向3回
規格 EMS: EN61000-6-2、EMI: EN55011(Class A)
規制化学物質対応 RoHS対応
(A)HD-SDIコネクター
(B)カメラ機能設定用
   リモートコントローラー接続用ステレオピンジャックφ3.5
   別売にてリモコンをご用意しております    リモコン型式:RC-HD133

(C)ホワイトバランス用スイッチ
   短押し:プッシュセットホワイトバランス
   長押し:オート・ホワイトバランス

(D)ACアダプター接続用ジャック ACアダプター別売。

入力:100-240VAC、出力:DC12V/1A、CE・RoHS対応

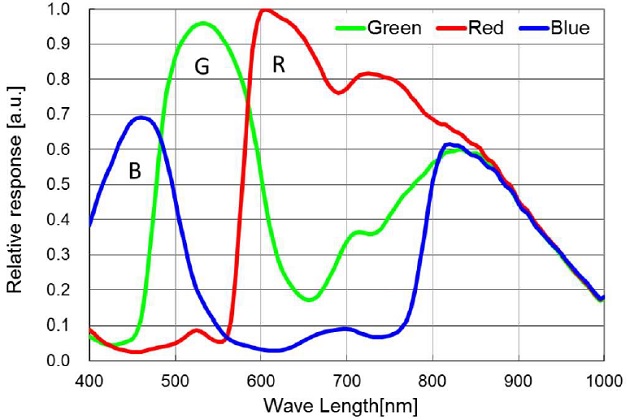

分光感度特性 Spectral sensitivity Characteristics (SONY IMX291)

外形寸法図 Dimensions

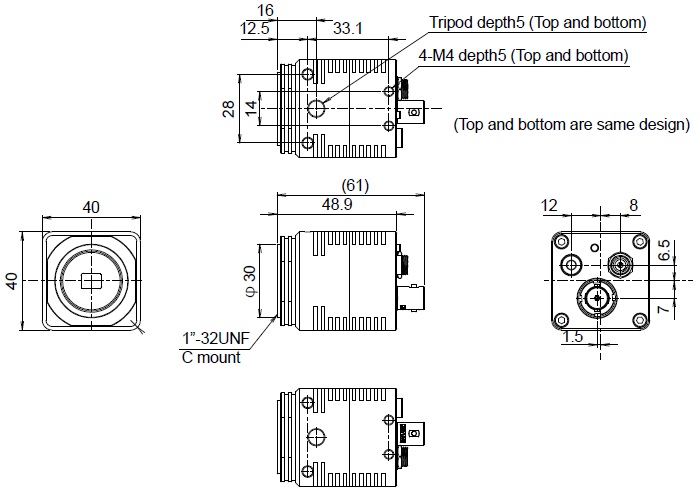

STC-HD213SDI

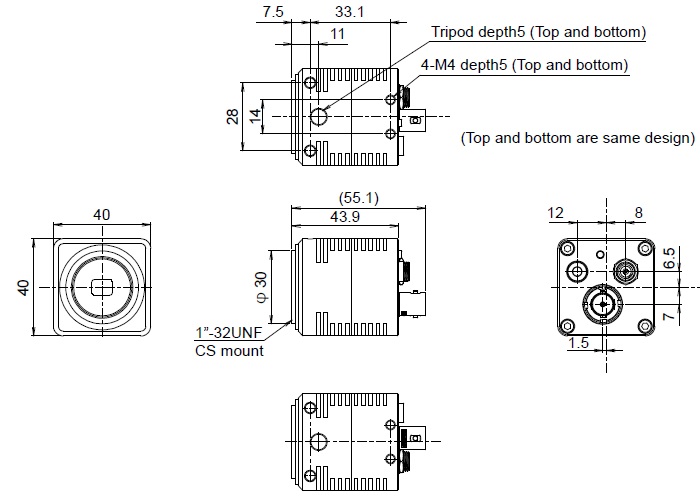

STC-HD213SDI-CS

リモートコントローラ Remote Controller

カメラ背面のピンジャックと接続し、オンスクリーン表示での各種設定が可能になります。

カメラ背面のピンジャックと接続し、PCでの各種設定が可能になります。
カメラ設定 Camera Setting
カメラ設定
ALC
AGC・AEEモード
ON / OFF (初期値:ON)
LUMINANCE
明るさ目標値
0〜255 (初期値:110)
AGC
自動ゲイン制御
AUTO / FIEXD (初期値:AUTO)
AEE
自動シャッタ制御
AUTO / FIEXD (初期値:AUTO)
GAIN
ゲイン値設定
ALC:OFF、もしくはAGC:FIXEDのとき参照 0(0.00dB)〜150(45.0dB)
SHUTTER
露光時間設定
ALC:OFF、もしくはAGC:FIXEDのとき参照
1080p60 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
1080p59.94 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
1080p50 時 -447(2.54s)〜+0(1/50.1s)〜+561(1/28125.0s)
1080p30 時 -447(4.23s)〜+0(1/30.1s)〜+561(1/16875.0s)
1080p29.97 時 -447(4.23s)〜+0(1/30.1s)〜+561(1/16875.0s)
1080p25 時 -447(5.08s)〜+0(1/25.1s)〜+561(1/14062.5s)
1080i60 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
1080i59.94 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
1080i50 時 -447(2.54s)〜+0(1/50.1s)〜+561(1/28125.0s)
720p60 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
720p59.94 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
720p50 時 -447(2.54s)〜+0(1/50.1s)〜+561(1/28125.0s)
GAMMA
ガンマ設定
MANUAL / 0.30 / 0.45 / 0.50 / 060 / 0.70 / 0.80 / 0.90 / 1.00(初期値:MANUAL)
WB MODE
ホワイトバランス
AUTO / MANUAL(初期値:AUTO)
R GIN
Rゲイン
WB MODE:MANUAL選択時 0〜1,023
B GIN
Bゲイン
WB MODE:MANUAL選択時 0〜1,023
SHARPNESS
エッジ・輪郭強調
H:0-15(初期値:03)、 V:0-15(初期値:03)
CORING
信号レベルカット
SHARPNESSのノイズ低減 0-63 (初期値:02)
GRAPHICS
グラフィック表示
ON / OFF 初期値:ON)
LINE
ラインマーカー表示
ON / OFF
LINE1、LINE2
ライン設定
H POS:0〜1,080(初期値:0)
H SIZE:0〜1,080(初期値:0)
H.COLOR:BLACK/WHITE/RED/GREEN/BLUE/CYAN/MAGENTA/YELLOW /
  USER0/USER1/USER2/USER3/USER4/USER5/USER6/USER7  (初期値:BLACK)
V POS:0〜1,920(初期値:0)
V SIZE:0〜1,920(初期値:0)
V.COLOR:BLACK/WHITE/RED/GREEN/BLUE/CYAN/MAGENTA/YELLOW/
  USER0/USER1/USER2/USER3/USER4/USER5/USER6/USER7  (初期値:BLACK)
SHADOW
シャドーマスク表示
ON / OFF
GRADE:0〜255(初期値:0)
SHADOW HT:0〜1,079(初期値:0)
SHADOW HB:0〜1,080(初期値:0)
SHADOW VL:0〜1,919(初期値:0)
SHADOW VR:0〜1,920(初期値:1,920)
CIRCLE
サークルマーカー
表示
RADIUS:000〜960(初期値:000)、SIZE:000〜480(初期値:000)
CIRCLE H POS:000〜1,920(初期値:000)
CIRCLE V POS:000〜1,080(初期値:000)、
COLOR:BLACK/WHITE/RED/GREEN/BLUE/CYAN/MAGENTA/YELLOW/
  USER0/USER1/USER2/USER3/USER4/USER5/USER6/USER7  (初期値:BLACK)
RES / FPS
解像度/
フレームレート
1080p 60 / 1080p 59.94 / 1080p 50 / 1080p 30 / 1080p 29.97 / 1080p 25 / 1080i 60 / 1080i 59.94 / 1080i 50 / 720p 60 / 720p 59.94 / 720p 50 / AUTO
(初期値:AUTO)
OSD SIZE
OSD文字サイズ
LARGE / SMALL (初期値:LARGE)
PROFILES
設定値
PRESET0〜PRESET7(初期値:PRESET0)
PATTERNS
テストパターン
OFF / GRAT / COLOR / GRAY+COLOR (初期値:OFF)
IMAGE OUTPUT
画像反転
STANDARD / H INVERSION / V INVERSION / HV INVERSION (初期値:STANDARD)
OUTPUT RANGE
出力画像レンジ
FULL / LIMITED (初期値:FULL)
