HDMI対応
C/CSマウント1080pフルハイビジョンカメラ　1/2.8インチCMOS
STC-HD213DV/STC-HD213DV-CS
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■Cマウントの1080Pフルハイビジョンカラーカメラ
■HDMI出力　HDMIコネクター(DVI1.0準拠)
■出力：1080P60fps
■1/2.8型カラーCMOSプログレッシブ　画素数：1920(H)×1080(V)
■シャッター/ゲイン：オート/マニュアル
■ホワイトバランス：オート/マニュアル/プッシュ
■ガンマ補正、画像反転、ラインマーカーシャドマスク、画素欠陥補正
■UART通信により設定変更可能

◆ショップサイトへ（STC-HD213DV／ STC-HD213DV-CS）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕様 Specifications
仕　　様
型式 STC-HD213DV STC-HD213DV-CS
撮像素子 1/2.8インチ216万画素 カラーCMOS(SONY: IMX291)
シャッタタイプ ローリングシャッター
有効画素数 1920(H)×1080(V)
セルサイズ 2.9(H)×2.9(V)μm
同期方式 内部同期
ビデオ出力 DVI 1.0準拠 RGB
1080P60 / 1080P59.94 / 1080P50 / 1080P30 / 1080P29.97 / 1080P25 /
1080i60 / 1080i50 / 720P60 / 720P59.94 / 720P50 / AUTO (初期値:AUTO)
最低被写体照度 0.4 Lux at F1.4 (Gain Max)
ALC機能 AEE / AGC連動 (初期値：ALC On)
シャッタースピード AEE / 固定シャッタ（初期値：AEE）、長時間露光：〜2.12秒
露光時間：1/33.750秒〜
ゲイン AGC／固定ゲイン(初期値：AGC)　0〜45dB
ガンマ マニュアルおよび8種類のプリセット値
(0.3 / 0.45 / 0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0) （初期値：マニュアル）
ホワイトバランス オートホワイトバランス / マニュアルホワイトバランス / プッシュホワイトバランス
（初期値：オートホワイトバランス）
WDR N/A
画像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off（初期値：Off）
DSPプリセット 8種類のユーザプリセット（初期値：プリセット0）
ラインマーカー 各2本の水平 / 垂直ラインマーカー / Off（初期値：Off）
サークルマーカー 1本のサークルマーカー（初期値：Off）
シャドウマスク 水平 / 垂直シャドウマスク (シャドウマスク縁取り）（初期値：Off）
静止画画像機能 On（静止画） / Off（ライブ動画）（初期値：Off）
通信 +3.3V UART通信(3.5φステレオジャック)
通信速度：115,200bps / 57,600bps / 38,400bps / 19,200bps / 9,600bps
（初期値：38,400bps）
キャラクタジェネレータ URAT通信でキャラクタ生成可能
画素欠陥補正 対応（256点）
電源 入力電圧：DC+9〜15Vdc(Typical:DC+12Vdc)　消費電力：3.2W以下
外形寸法 40(W)×40(H)×48.9(D)mm　
(コネクター含まず)		 40(W)×40(H)×43.9(D)mm　
(コネクター含まず)
光学フィルター IRカットフィルター付き OPLF
材質 アルミニウム合金（AC）
レンズマウント Cマウント CSマウント
外部接続コネクタ ビデオ出力コネクタ：HDMIコネクタ
電源コネクタ：DC電源ジャックPC721A(Switchcraft製)相当 2.1mmプラグ
外部制御 / UART通信：3.5mmステレオピンジャック
カメラ取付 1/4"三脚取り付けネジ穴：上面、裏面に各1個
M4取付ネジ穴：上面、裏面に各4個
重量 約 129 g 約 121 g
動作温度 / 湿度 周囲環境温度：0〜+40℃、周辺環境湿度：0〜85％RH（結露なきこと）
保存温度 / 湿度 周囲環境温度：-25〜+65℃、周辺環境湿度：0〜85％RH（結露なきこと）
耐振動 20Hz〜200Hz〜20Hz (5分/サイクル)、加速度10G、XYZ方向 各方向30分
耐衝撃 加速度38G、6m秒(正弦半波)、XYZ方向 各方向3回
規格 EMS: EN61000-6-2、EMI: EN55011(Class A)
規制化学物質対応 RoHS対応
(A)HDMIコネクター（出力はDVI1.0準拠となります）
(B)カメラ機能設定用
   リモートコントローラー接続用ステレオピンジャックφ3.5
   別売にてリモコンをご用意しております    リモコン型式:RC-HD133
(C)ホワイトバランス用スイッチ
   短押し：プッシュセットホワイトバランス
   長押し：オート・ホワイトバランス
(D)ACアダプター接続用ジャック　ACアダプター別売。
ACアダプター
UN310-1210  4,800円(税別)/5,280円(税込)  ご注文→ショップ（光マート）

入力：100-240VAC、出力：DC12V/1A、CE・RoHS対応
分光感度特性 Spectral sensitivity Characteristics （SONY IMX291）

外形寸法図 Dimensions

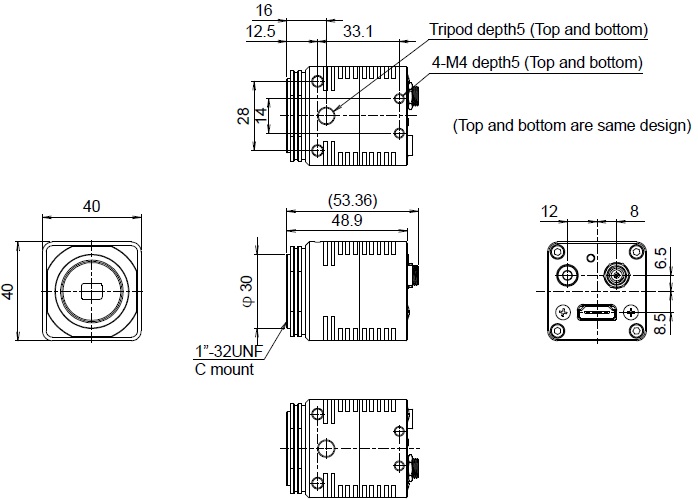

STC-HD213DV

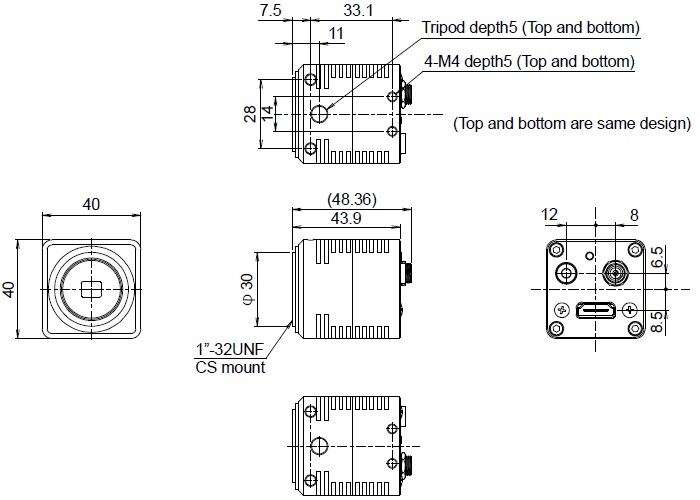

STC-HD213DV-CS

リモートコントローラ Remote Controller
コントロール用リモコンユニット
RC-HD133
6,800円(税別)/7,480円(税込)
ご注文→ショップ（光マート）

カメラ背面のピンジャックと接続し、オンスクリーン表示での各種設定が可能になります。
コントロール用USBユニット
JIG-USB-HD
14,000円(税別)/15,400円(税込)
ご注文→ショップ（光マート）

カメラ背面のピンジャックと接続し、PCでの各種設定が可能になります。
カメラ設定 Camera Setting
カメラ設定
ALC
AGC・AEEモード		 ON / OFF （初期値：ON）
LUMINANCE
明るさ目標値		 0〜255 （初期値：110）
AGC
自動ゲイン制御		 AUTO / FIEXD （初期値：AUTO）
AEE
自動シャッタ制御		 AUTO / FIEXD （初期値：AUTO）
GAIN
ゲイン値設定		 ALC:OFF、もしくはAGC:FIXEDのとき参照　0(0.00dB)〜150(45.0dB)
SHUTTER
露光時間設定		 ALC:OFF、もしくはAGC:FIXEDのとき参照
1080p60 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
1080p59.94 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
1080p50 時 -447(2.54s)〜+0(1/50.1s)〜+561(1/28125.0s)
1080p30 時 -447(4.23s)〜+0(1/30.1s)〜+561(1/16875.0s)
1080p29.97 時 -447(4.23s)〜+0(1/30.1s)〜+561(1/16875.0s)
1080p25 時 -447(5.08s)〜+0(1/25.1s)〜+561(1/14062.5s)
1080i60 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
1080i59.94 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
1080i50 時 -447(2.54s)〜+0(1/50.1s)〜+561(1/28125.0s)
720p60 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
720p59.94 時 -447(2.12s)〜+0(1/60.1s)〜+561(1/33750.0s)
720p50 時 -447(2.54s)〜+0(1/50.1s)〜+561(1/28125.0s)
GAMMA
ガンマ設定		 MANUAL / 0.30 / 0.45 / 0.50 / 060 / 0.70 / 0.80 / 0.90 / 1.00（初期値：MANUAL）
WB MODE
ホワイトバランス		 AUTO / MANUAL（初期値：AUTO）
R GIN
Rゲイン		 WB MODE:MANUAL選択時 0〜1,023
B GIN
Bゲイン		 WB MODE:MANUAL選択時 0〜1,023
SHARPNESS
エッジ・輪郭強調		 H：0-15（初期値：03）、 V：0-15（初期値：03）
CORING
信号レベルカット		 SHARPNESSのノイズ低減 0-63 （初期値：02）
GRAPHICS
グラフィック表示		 ON / OFF 初期値：ON）
LINE
ラインマーカー表示		 ON / OFF
LINE1、LINE2
ライン設定		 H POS：0〜1,080（初期値：0）
H SIZE：0〜1,080（初期値：0）
H.COLOR：BLACK/WHITE/RED/GREEN/BLUE/CYAN/MAGENTA/YELLOW /
  USER0/USER1/USER2/USER3/USER4/USER5/USER6/USER7  （初期値：BLACK）
V POS：0〜1,920（初期値：0）
V SIZE：0〜1,920（初期値：0）
V.COLOR：BLACK/WHITE/RED/GREEN/BLUE/CYAN/MAGENTA/YELLOW/
  USER0/USER1/USER2/USER3/USER4/USER5/USER6/USER7  （初期値：BLACK）
SHADOW
シャドーマスク表示		 ON / OFF
GRADE：0〜255（初期値：0）
SHADOW HT：0〜1,079（初期値：0）
SHADOW HB：0〜1,080（初期値：0）
SHADOW VL：0〜1,919（初期値：0）
SHADOW VR：0〜1,920（初期値：1,920）
CIRCLE
サークルマーカー
表示		 RADIUS：000〜960（初期値：000）、SIZE：000〜480（初期値：000）
CIRCLE H POS：000〜1,920（初期値：000）
CIRCLE V POS：000〜1,080（初期値：000）、
COLOR：BLACK/WHITE/RED/GREEN/BLUE/CYAN/MAGENTA/YELLOW/
  USER0/USER1/USER2/USER3/USER4/USER5/USER6/USER7  （初期値：BLACK）
RES / FPS
解像度/
フレームレート		 1080p 60 / 1080p 59.94 / 1080p 50 / 1080p 30 / 1080p 29.97 / 1080p 25 / 1080i 60 / 1080i 59.94 / 1080i 50 / 720p 60 / 720p 59.94 / 720p 50 / AUTO
（初期値：AUTO）
OSD SIZE
OSD文字サイズ		 LARGE / SMALL （初期値：LARGE）
PROFILES
設定値		 PRESET0〜PRESET7（初期値：PRESET0）
PATTERNS
テストパターン		 OFF / GRAT / COLOR / GRAY+COLOR （初期値：OFF）
IMAGE OUTPUT
画像反転		 STANDARD / H INVERSION / V INVERSION / HV INVERSION （初期値：STANDARD）
OUTPUT RANGE
出力画像レンジ		 FULL / LIMITED （初期値：FULL）
