カメラリンクシリーズ CameraLink 高速CMOSモデル
1/3インチCMOS30万画素CameraLinkカメラ VGA
STC-CMC33PCL / STC-CMB33PCL
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
|
|
|
|
■CMOS センサー (Global Shutter) 搭載のCameraLink カメラ
■最大VGA (640 x 480 pixel)の画像を432 fps で出力可能
■Medium, Base Configuration に対応
■小型・最軽量
|
|
|
| 仕 様 |
| 型式 |
STC-CMC33PCL(カラー) |
STC-CMB33PCL(白黒） |
| 撮像素子 |
1/3″30万画素(VGA)
プログレッシブ カラーCMOS |
1/3″30万画素(VGA)
プログレッシブ モノクロCMOS |

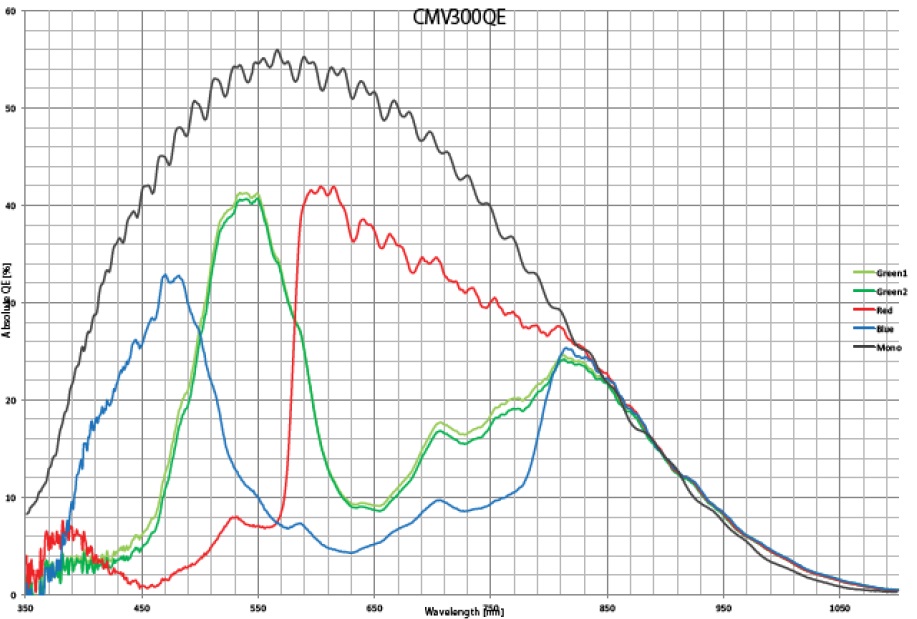

| CMOS(CMOSIS 製:CMV300)→分光分布グラフ |
| 有効画素数 |
3TAP/2TAP |
642(H)×484(V) |
| セルサイズ(μm) |
7.4(H)×7.4(V) μm |
| 同期方式 |
外部トリガ（ハード／ソフト）／フリーラン（連続掃き出し） |
| スキャンモード |
フルスキャン、任意AOI |
フルスキャン、任意AOI |
ﾌﾚｰﾑﾚｰﾄ
ﾌﾙ解像度 |
3TAP/2TAP |
432Hz(642x484) |
| ADC ビット幅 |
12bits |
| 画像出力フォーマット |
8bits / 10bits / 12bits 出力 |
| Camera Linkﾃﾞｰﾀ出力ﾀｲﾌﾟ |
Medium / Base コンフィギュレーション |
| Camera Link TAP構成 |
3TAP / 2TAP |
Camera Link
ｸﾛｯｸｽﾋﾟｰﾄﾞ |
3TAP |
55 MHz |
| 2TAP |
847 MHz |
| ノイズレベル |
8bits 出力時 |
≤ 3.5 digits（Gaon 0 dB） |
| 10bits 出力時 |
≤ 12 digits（Gaon 0 dB） |
| 12bits 出力時 |
≤ 48 digits（Gaon 0 dB） |
| 感度 |
370 Lux |
150 Lux |
| 露光時間ﾟ |
10TAP/2TAP |
20μ秒 〜 16,777秒（μ秒単位）（初期値：2,314μ秒） |
| ゲイン |
アナログ |
非対応 |
| デジタル |
1 〜 5倍（初期値：1倍） |
| 黒レベル |
8bits 出力時 |
0 〜 63 digits |
| 10bits 出力時 |
0 〜 255 digits |
| 12bits 出力時 |
0 〜 511 digits |
| ホワイトバランス |
0（黒レベル相当）〜
4倍（初期値：1倍） |
− |
| ROI |
サイズ（水平） |
2TAP：2 〜 624画素（調整単位：2画素）
3TAP：3 〜 624画素（調整単位：3画素）（初期値：624） |
| サイズ（垂直） |
4 〜 484ライン（調整単位：4ライン）（初期値：484） |
| 位置（紙幣） |
0 〜 621画素（調整単位：4画素） |
| 位置（垂直） |
>0 〜 480ライン（調整単位：4ライン） |
| マルチ ROI |
非対応 |
| ガンマ |
1.0 固定 |
| ビンニング |
非対応 |
| デシメーション |
非対応 |
| ガンマ特性 |
1.0固定 |
自動画質
制御 |
自動露光 |
非対応 |
| 自ｹﾞｲﾝ(AGC) |
非対応 |
| ｵｰﾄﾎﾜｲﾄﾊﾞﾗﾝｽ |
非対応 |
| 動作モード |
エッジプリセット・トリガ / パルス幅トリガ /
フリーラン（連続掃き出し） |
| ユーザー設定保存 |
対応 |
| 入出力信号端子 |
4 IOs |
| 電 源 |
入力電源 |
DC12V ± 10% (PoCL 対応) |
| 消費電流 |
2.0 W以下 |
| 外形寸法(W)×(H)×(D) |

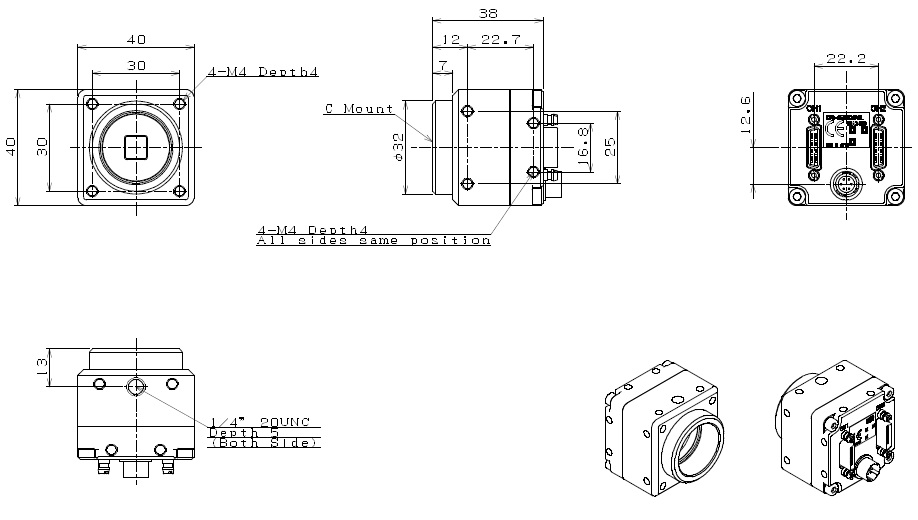

40 (W) x 40 (H) x 38 (D) mm *コネクタ含まず →図面 |
| 光学フィルター |
光学フィルタ無 |
| 材質 |
アルミニウム合金（AC） |
| レンズマウント |
Cマウント |
| カメラ取付 |
1/4″三脚取付ネジ穴（上下面に各1個）
M4 取付ネジ穴（上下左右面に各4個） |
| 質量 |
約 94 g |
| 動作温度 / 湿度 |
周囲環境温度：-5 〜 +45℃
周囲環境湿度：0 〜 85％RH（結露なきこと） |
| 保存温度 / 湿度 |
周囲環境温度：-30 〜 +65℃
周囲環境湿度：0 〜 85％RH（結露なきこと |
| 耐振動 |
20Hz 〜 200Hz 〜 20Hz（5分/サイクル）,
加速度 10G, XYZ各方向 30分 |
| 耐衝撃 |
加速度 38G, 6 m秒（正弦半波）, XYZ各方向 3回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 |
| 規制化学物質対応 |
RoHS対応 |
|
|
|
 |
 |
(C)6ピンコネクター
| ピン番号 |
信号名 |
IN/OUT |
信号電圧 |
| 入出力 |
Low |
High |
| 1 | GND | IN | 0V |
| 2 | SP-4 | IN/OUT | 入力 | 0〜+0.99V | +2.3〜+5.0V |
| 出力 | 0V | +3.3V |
| 3 | SP-3 | IN/OUT | 入力 | 0〜+0.99V | +2.3〜+5.0V |
| 出力 | 0V | +3.3V |
| 4 | SP-2 | IN/OUT | 入力 | 0〜+0.99V | +2.3〜+5.0V |
| 出力 | 0V | +3.3V |
| 5 | SP-1 | IN/OUT | 入力 | 0〜+0.99V | +2.3〜+5.0V |
| 出力 | 0V | +3.3V |
| 6 | +12Vdc | IN | +12Vdc |
|
(A)CH1：Base Camera Link Connector
カメラリンク コネクター3M製SDR相当品
(B)CH2：Medium Camera Link Connector
カメラリンク コネクター3M製SDR相当品
(C) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター：HR10A-7P6S |
|
カメラリンクケーブル及びフレームグラバーボードが、PoCL 対応品の場合、フレームグラバーボードより電源供給されます。
この場合、電源・入出力信号コネクタから電源を供給しないで下さい。
Base コンフィグレーションで使用する場合は、CH1 コネクタにCamera Link ケーブルを接続して使用して下さい。Medium コンフィグレーションで使用する場合は、CH1, CH2 コネクタ共にCamera Link ケーブルを接続して使用して下さい。
トリガ信号は、通信を使用したカメラの設定により、カメラリンクコネクタ (CH1) 、もしくは電源・入出力信号コネクタ (No.2)のいずれかのコネクタから入力できます。
|
(A)CH1:Base Camera Link Connector
| ピン番号 |
信号名 |
ピン番号 |
信号名 |
ピン番号 |
信号名 |
ピン番号 |
信号名 |
| 1 |
+12V |
8 |
SerTFG- |
15 |
X0+ |
22 |
CC1+(TRG) |
| 2 |
X0- |
9 |
CC1-(TRG) |
16 |
X1+ |
23 |
CC2- |
| 3 |
X1- |
10 |
CC2+ |
17 |
X2+ |
24 |
CC3+ |
| 4 |
X2- |
11 |
CC3- |
18 |
Xclk+ |
25 |
CC4- |
| 5 |
Xclk- |
12 |
CC4+ |
19 |
X3+ |
26 |
+12V |
| 6 |
X3- |
13 |
GND |
20 |
SerTC- |
- |
- |
| 7 |
SerTC+ |
14 |
GND |
21 |
SerTFG+ |
- |
- |
|
(B)CH2:Medium Camera Link Connector
| ピン番号 |
信号名 |
ピン番号 |
信号名 |
ピン番号 |
信号名 |
ピン番号 |
信号名 |
| 1 |
+12V |
8 |
Z0- |
15 |
Y0+ |
22 |
Z2+ |
| 2 |
Y0- |
9 |
Z1- |
16 |
Y1+ |
23 |
Z2+ |
| 3 |
Y1- |
10 |
Z2- |
17 |
Y2+ |
24 |
Zclk+ |
| 4 |
Y2- |
11 |
Zclk- |
18 |
Yclk+ |
25 |
Z3+ |
| 5 |
Yclk- |
12 |
Z3- |
19 |
Y3+ |
26 |
+12V |
| 6 |
Y3- |
13 |
GND |
20 |
100Ω |
- |
- |
| 7 |
100Ω |
14 |
GND |
21 |
Z1+ |
- |
- |
|
|
|
|
|
|
|
|
|
