メガピクセル対応FAレンズ
For Machine Vision Mega-Pixel Lens
H0514-MP2/M0814-MP2/M1214-MP2/M1614-MP2
M2514-MP2/M3514-MP/M5018-MP2/M7528-MP
computar(CBC)
|
|
|
 |
■100万画素以上のカメラに対応する解像力
■全領域にて高コントラストで精鋭な画像が得られます
■低ディストーションを実現（1.0％以下）
■耐振動性として、全機種に固定ネジを採用（フォーカス、アイリス）
■コンパクト設計、外径33.5ｍｍ（H0514-MP2を除く）で、小型カメラに対応可能
■工業用CCDカメラ、メガピクセルカメラ、USBカメラに最適
|
|
◆ご注文･販売価格はこちらへ→ 光マート
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|
| ■H0514-MP2 |
1/2型・メガピクセル対応レンズ f=5mm/F1.4/C |
35,000円(税別)／38,500円(税込)
◆ご注文→ショップ（光マート）
|
| H0514-MP |
| 焦点距離 |
5mm |
| 最大口径比 |
1：1.4 |
| 画面サイズ |
6.4mm x 4.8mm(φ8mm) |
| アイリス範囲 |
F1.4〜16C |
| フォーカス範囲 |
0.3〜0.9m |
| 画角(度) |
1/2型 |
対角：76.7°水平：65.5°垂直：51.4° |
| 1/3型 |
対角：62.3°水平：51.4°垂直：39.5° |
| 1/4型 |
対角：48.5°水平：39.5°垂直：30.0° |
| レンズ有効径 |
前玉：φ27.8、後玉：φ14.8 |
| バックフォーカス |
10.8mm(WD=900mm) |
| フランジバック |
17.526mm |
| マウント |
C |
| フィルターサイズ |
M43 P=0.75 |
| 外観寸法 |

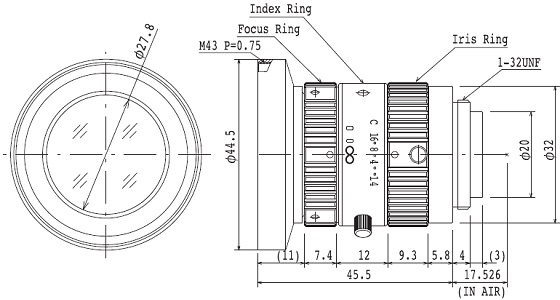

φ44.5mm x 45.5mm →図面 |
| 重量 |
102g |
| 使用温度範囲 |
-10℃ ‐ +50℃ |
| 価格 |
35,000円(税別) |
|
|
|
| ■M0814-MP2 |
2/3型・メガピクセル対応レンズ f=8mm/F1.4/C |
25,000円(税別)／27,500円(税込)
◆ご注文→ショップ（光マート）
|
| M0814-MP2 |
| 焦点距離 |
8mm |
| 最大口径比 |
1：1.4 |
| 画面サイズ |
8.8mm x 6.6mm(φ11mm) |
| アイリス範囲 |
F1.4〜16C |
| フォーカス範囲 |
0.1m〜∞ |
| 画角(度) |
2/3型 |
対角：67.1°水平：56.3°垂直：43.7° |
| 1/2型 |
対角：51.9°水平：42.5°垂直：32.4° |
| 1/3型 |
データ無し |
| レンズ有効径 |
前玉：φ21.5、後玉：φ12.0 |
| ディストーション |
2/3型：-0.1%(y=5.5) 1/2型：-1.1%(ｙ=4.0) |
| バックフォーカス |
13.1mm |
| マウント |
C |
| フィルターサイズ |
M30.5 P=0.5mm |
| 外観寸法 |

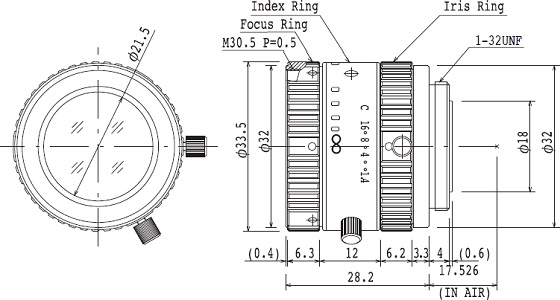

φ33.5mm x 28.2mm →図面 |
| 重量 |
63g |
| 使用温度範囲 |
-10℃ ‐ +50℃ |
| 価格 |
25,000円(税別) |
|
|
|
| ■M1214-MP2 |
2/3型・メガピクセル対応レンズ f=12mm/F1.4/C |
25,000円(税別)／27,500円(税込)
◆ご注文→ショップ（光マート）
|
| M1214-MP2 |
| 焦点距離 |
12mm |
| 最大口径比 |
1：1.4 |
| 画面サイズ |
8.8mm x 6.6mm(φ11mm) |
| アイリス範囲 |
F1.4〜16C |
| フォーカス範囲 |
0.15m〜∞ |
| 画角(度) |
2/3型 |
対角：49.2°水平：40.4°垂直：30.8° |
| 1/2型 |
対角：37.0°水平：30.0°垂直：22.7° |
| 1/3型 |
データ無し |
| レンズ有効径 |
前玉：φ21.0、後玉：φ13.0 |
| ディストーション |
2/3型：-0.1%(y=5.5) 1/2型：-0.35%(ｙ=4.0) |
| バックフォーカス |
13.1mm |
| マウント |
C |
| フィルターサイズ |
M30.5 P=0.5mm |
| 外観寸法 |

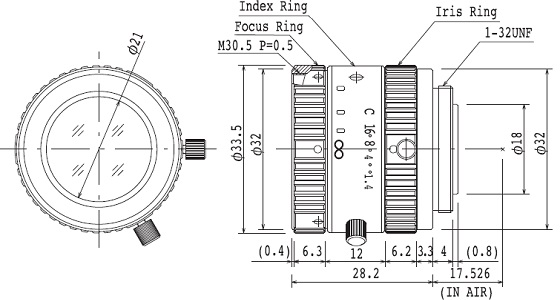

φ33.5mm x 28.2mm →図面 |
| 重量 |
62g |
| 使用温度範囲 |
-10℃ ‐ +50℃ |
| 価格 |
25,000円(税別) |
|
|
|
| ■M1614-MP2 |
2/3型・メガピクセル対応レンズ f=16mm/F1.4/C |
22,000円(税別)／24,200円(税込)
◆ご注文→ショップ（光マート）
|
| M1614-MP2 |
| 焦点距離 |
16mm |
| 最大口径比 |
1：1.4 |
| 画面サイズ |
8.8mm x 6.6mm(φ11mm) |
| アイリス範囲 |
F1.4〜16C |
| フォーカス範囲 |
0.3m〜∞ |
| 画角(度) |
2/3型 |
対角：38.0°水平：30.8°垂直：23.4° |
| 1/2型 |
対角：28.2°水平：22.7°垂直：17.1° |
| 1/3型 |
データ無し |
| レンズ有効径 |
前玉：φ18.5、後玉：φ13.2 |
| ディストーション |
2/3型：-0.1%(y=5.5) 1/2型：-0.3%(ｙ=4.0) |
| バックフォーカス |
13.1mm |
| マウント |
C |
| フィルターサイズ |
M30.5 P=0.5mm |
| 外観寸法 |

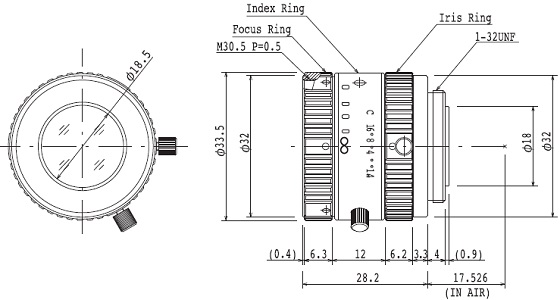

φ33.5mm x 28.2mm →図面 |
| 重量 |
60g |
| 使用温度範囲 |
-10℃ ‐ +50℃ |
| 価格 |
22,000円(税別) |
|
|
|
| ■M2514-MP2 |
2/3型・メガピクセル対応レンズ f=25mm/F1.4/C |
19,000円(税別)／20,900円(税別)
◆ご注文→ショップ（光マート）
|
| M2514-MP2 |
| 焦点距離 |
25mm |
| 最大口径比 |
1：1.4 |
| 画面サイズ |
8.8mm x 6.6mm(φ11mm) |
| アイリス範囲 |
F1.4〜16C |
| フォーカス範囲 |
0.3m〜∞ |
| 画角(度) |
2/3型 |
対角：24.9°水平：20.0°垂直：15.1° |
| 1/2型 |
対角：18.2°水平：14.6°垂直：11.0° |
| 1/3型 |
データ無し |
| レンズ有効径 |
前玉：φ17.8、後玉：φ12.0 |
| ディストーション |
2/3型：-0.3%(y=5.5) 1/2型：-0.1%(ｙ=4.0) |
| バックフォーカス |
13.1mm |
| マウント |
C |
| フィルターサイズ |
M30.5 P=0.5mm |
| 外観寸法 |

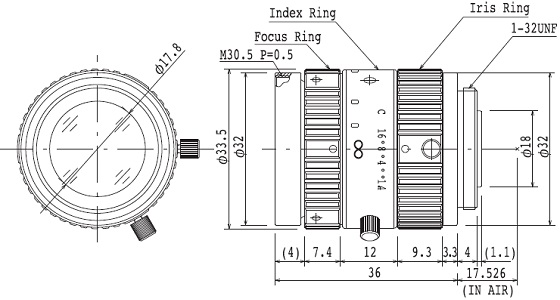

φ33.5mm x 36.0mm →図面 |
| 重量 |
71g |
| 使用温度範囲 |
-10℃ ‐ +50℃ |
| 価格 |
19,000円(税別) |
|
|
|
| ■M3514-MP |
2/3型・メガピクセル対応レンズ f=35mm/F1.4/C |
21,000円(税別)／23,100円(税込)
◆ご注文→ショップ（光マート）
|
| M3514-MP |
| 焦点距離 |
35mm |
| 最大口径比 |
1：1.4 |
| 画面サイズ |
データ無し |
| アイリス範囲 |
F1.4〜16C |
| フォーカス範囲 |
0.3m〜∞ |
| 画角(度) |
2/3型 |
対角：17.3°水平：13.9°垂直：10.4° |
| 1/2型 |
対角：12.6°水平：10.1°垂直：7.6° |
| 1/3型 |
データ無し |
| レンズ有効径 |
データ無し |
| ディストーション |
2/3型：-0.8%(y=5.5) 1/2型：-0.14(ｙ=4.0) |
| バックフォーカス |
12.1(WD=400mm) |
| マウント |
C |
| フィルターサイズ |
M30.5 P=0.5mm |
| 外観寸法 |

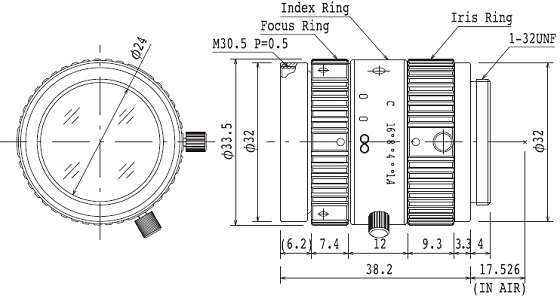

φ33.5mm x 38.2(42.2)mm →図面 |
| 重量 |
87g |
| 使用温度範囲 |
-10℃ ‐ +50℃ |
| 価格 |
21,000円(税別) |
|
|
|
| ■M5018-MP2 |
2/3型・メガピクセル対応レンズ f=50mm/F1.8/C |
21,000円(税別)／23,100円(税込)
◆ご注文→ショップ（光マート）
|
| M5018-MP2 |
| 焦点距離 |
50mm |
| 最大口径比 |
1：1.8 |
| 画面サイズ |
8.8mm x 6.6mm(φ11mm) |
| アイリス範囲 |
F1.8〜16C |
| フォーカス範囲 |
0.5m〜∞ |
| 画角(度) |
2/3型 |
対角：13.1°水平：10.5°垂直：7.9° |
| 1/2型 |
対角：9.5°水平：7.6°垂直：5.7° |
| 1/3型 |
データ無し |
| レンズ有効径 |
前玉：φ25.5、後玉：φ9.6 |
| ディストーション |
2/3型：-0.3%(y=5.5) 1/2型：-0.2%(ｙ=4.0) |
| バックフォーカス |
13.1mm |
| マウント |
C |
| フィルターサイズ |
M30.5 P=0.5mm |
| 外観寸法 |

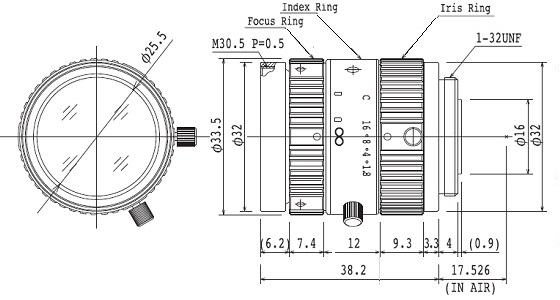

φ33.5mm x 38.2mm →図面 |
| 重量 |
85g |
| 使用温度範囲 |
-10℃ ‐ +50℃ |
| 価格 |
21,000円(税別) |
|
|
|
| ■M7528-MP |
2/3型・メガピクセル対応レンズ f=75mm/F2.8/C |
30,000円(税別)／33,000円(税込)
◆ご注文→ショップ（光マート）
|
| M7528-MP |
| 焦点距離 |
75mm |
| 最大口径比 |
1：2.8 |
| 画面サイズ |
8.8mm x 6.6mm(φ11mm) |
| アイリス範囲 |
F2.8〜16C |
| フォーカス範囲 |
0.3〜1.2m/0.3m〜∞(フォーカス制御ネジを外す) |
| 画角(度) |
2/3型 |
対角：8.5°水平：6.8°垂直：5.1° |
| 1/2型 |
対角：6.2°水平：5°垂直：3.7° |
| 1/3型 |
データ無し |
| レンズ有効径 |
データ無し |
| ディストーション |
2/3型：-0.4%(y=5.5) 1/2型：-0.2%(ｙ=4.0) |
| バックフォーカス |
21.5mm(WD=400mm) |
| マウント |
C |
| フィルターサイズ |
M30.5 P=0.5mm |
| 外観寸法 |

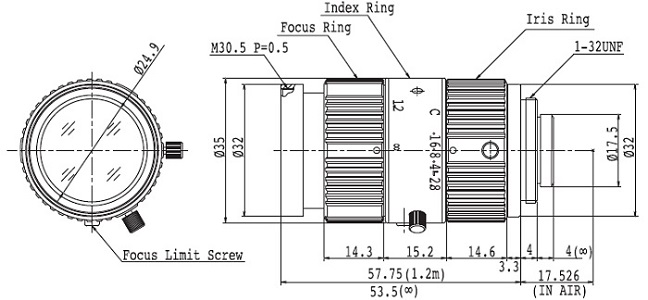

φ33.5mm x 57.75(65.75)mm →図面 |
| 重量 |
113g |
| 使用温度範囲 |
-10℃ ‐ +50℃ |
| 価格 |
30,000円(税別) |
|
|
|
|
|
|
|
