メガピクセル対応低ディストーションマクロレンズ VS-LDシリーズ
Distortionless Macro Lenses VS-LD Series
VS-LD4 VS-LD6.5 VS-LD10 VS-LD15 VS-LD20 VS-LD25N VS-LD30 VS-LD35 VS-LD50 VS-LD75
VS Technology
近接撮影用のディストーションレス・マクロレンズ
無限領域をカットし、限りなく0%に近いディストーションを実現
メガピクセルカメラの性能を最大限に発揮
f4mm〜f75mmの全10機種のラインナップ
マクロ域の収差を抑え、高コントラストな画像入力を実現。
画像検査・計測・OCR等、高精細画像入力用として最適。
VS-LDシリーズの生産終了致しました。

在庫限りで販売終了となりますので、後継機種 VS-LDAシリーズ をご検討頂けるようにお願い致します。
VS-LDシリーズと後継機種VS-LDAの視野範囲の対比表

光学系の操出量が長いので、WD・光学倍率のバリエーションが広範囲且つ全域、 低ディストーション、高周辺光量による高コントラスト画像が得られます。

光学鏡筒の繰出量が多く、倍率やWDが広範囲に設定可能
低倍率の広角低歪タイプからロングWDタイプまで、用途に応じて選択可能
通常のCCTVレンズに比べ設定が容易、接写リングなしで広範囲の倍率に対応可能

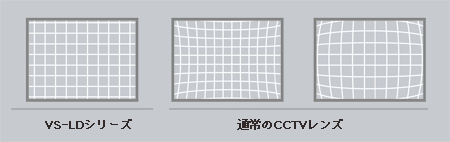

歪曲収差の比較/ディストーションレス
■ VS-LD4/VS-LD6.5

VS-LD4 VS-LD6.5
焦点距離(fmm) 4.16 6.51
倍率可変範囲 0.008x〜0.04x 0.01x〜0.06x
光学倍率 0.008x 0.016x 0.03x 0.04x 0.01x 0.02x 0.04x 0.06x
視野1/2"(VxH mm) 600x800 300x400 160x213.3 120x160 480x640 240x320 120x160 80x106.7
視野1/3"(VxH mm) 450x600 225x300 120x160 90x120 360x480 180x240 90x120 60x80
WD(mm) 509.1 249.1 127.8 93.1 631.5 306.5 143.3 89.0
物像間距離O/I(mm) 553.1 293.1 171.8 137.2 674.1 348.6 186.0 131.9
実効F(絞り開放時) 2.1 2.11 2.14 2.16 2.28 2.31 2.35 2.4
被写界深度*1(mm) 2600 650 184.9 104 1808 452 113 50.2
TVディストーション 0.94%以下 0.93%以下 0.92%以下 0.91%以下 0.09%以下 0.05%以下 0.03%以下 -0.02%以下
絞り・フォーカス操作 Manual Manual
フォーカス・絞りロックビス  ○   ○
重 量 約52g 約50g
適合カメラ/マウント 1/2"以下/Cマウント 1/2"以下/Cマウント
鏡筒最大繰り出し量 0.2mm 1.3mm
接写リング装着 最長0.5mm(光学倍率0.16x) 最長1mm(光学倍率0.22x)
販売価格 52,000円(税別) 50,000円(税別)
後継機種 VS-LDA4   (視野範囲対比表 VS-LDA6.5   (視野範囲対比表
*1 絞り開放時、許容錯乱円形Φ0.04mm
ご注文は光マートへ→VS-LD4VS-LD6.5
■ VS-LD10/VS-LD15

VS-LD10 VS-LD15
焦点距離(fmm) 10.27 15.00
倍率可変範囲 0.02x〜0.1x 0.03x〜0.15x
光学倍率 0.02x 0.05x 0.08x 0.1x 0.03x 0.06x 0.1x 0.15x
視野2/3"(VxH mm) - - - - 220x293.3 110x146.7 66x88 44x58.7
視野1/2"(VxH mm) 240x320 96x128 60x80 48x64 160x213.3 80x106.7 48x64 32x42.7
視野1/3"(VxH mm) 180x240 72x96 45x60 36x48 120x160 60x80 36x48 24x32
WD(mm) 500.1 192 115 89.3 491.8 241.8 141.8 91.8
物像間距離O/I(mm) 543.4 235.3 158.3 132.6 535.3 285.7 186.3 137.1
実効F(絞り開放時) 2.24 2.31 2.37 2.42 2.06 2.12 2.2 2.3
被写界深度*1(mm) 448 73.9 29.7 19.4 183.1 47.1 17.6 8.2
TVディストーション -0.1%以下 -0.05%以下 1.06% 0.091% 0.030% 0.000%
絞り・フォーカス操作 Manual Manual
フォーカス・絞りロックビス  ○   ○
重 量 約46g 約46g
適合カメラ/マウント 1/2"以下/Cマウント 2/3"以下/Cマウント
鏡筒最大繰り出し量 0.7mm 1.8mm
接写リング装着 最長2mm(光学倍率0.3x) 最長10mm(光学倍率0.8x)
販売価格 48,000円(税別) 23,000円(税別)
後継機種 VS-LDA10   (視野範囲対比表 VS-LDA15   (視野範囲対比表
*1 絞り開放時、許容錯乱円形Φ0.04mm
ご注文は光マートへ→VS-LD10VS-LD15
■ VS-LD20/VS-LD25N

VS-LD20 VS-LD25N
焦点距離(fmm) 20.74 25.5
倍率可変範囲 0.04x〜0.22x 0.05x〜0.25x
光学倍率 0.04x 0.08x 0.15x 0.22x 0.05x 0.1x 0.2x 0.25x
視野2/3"(VxH mm) 165x220 82.5x110 44x58.7 30x40 132x176 66x88 33x44 26.4x35.2
視野1/2"(VxH mm) 120x160 60x80 32x42.7 21.8x29.1 96x128 48x64 24x32 19.2x25.6
視野1/3"(VxH mm) 90x120 45x60 24x32 16.4x21.8 72x96 36x48 18x24 14.4x19.2
WD(mm) 510.9 251.7 130.7 86.7 511.0 255.9 128.4 102.9
物像間距離O/I(mm) 556.9 298.6 179 136.4 558.0 304.2 179.3 155.1
実効F(絞り開放時) 2.04 2.13 2.25 2.39 2.1 2.2 2.4 2.5
被写界深度*1(mm) 448 73.9 29.7 19.4 65.0 17.0 4.6 3.1
TVディストーション 0.06% 0.001% 0.076% 0.152% 0.05% 0.00% -0.06% -0.09%
絞り・フォーカス操作 Manual Manual
フォーカス・絞りロックビス  ○   ○
重 量 約45g 約47g
適合カメラ/マウント 2/3"以下/Cマウント 2/3"以下/Cマウント
鏡筒最大繰り出し量 3.7mm 5.0mm
接写リング装着 最長15mm(光学倍率0.9x) 最長20mm(光学倍率1.0x)
販売価格 26,000円(税別) 22,000円(税別)
後継機種 VS-LDA20   (視野範囲対比表 VS-LDA25   (視野範囲対比表
*1 絞り開放時、許容錯乱円形Φ0.04mm
ご注文は光マートへ→VS-LD20VS-LD25N
■ VS-LD30/VS-LD35

VS-LD30 VS-LD35
焦点距離(fmm) 30.0 35.02
倍率可変範囲 0.1x〜0.23x 0.3x〜0.5x〜(2.0x)
光学倍率 0.1x 0.13x 0.2x 0.23x 0.3x 0.35x 0.4x 0.5x
視野2/3"(VxH mm) (66x88) (50.8x67.7) (33x44) (28.7x38.3) (22x29.3) (18.9x25.1) (16.5x22) (13.2x17.6)
視野1/2"(VxH mm) 48x64 36.9x49.2 24x32 20.9x27.8 16x21.3 13.7x18.3 12x16 9.6x12.8
視野1/3"(VxH mm) 36x48 27.7x36.9 18x24 15.7x20.9 12x16 10.3x13.7 9x12 7.2x9.6
WD(mm) 312.8 243.5 162.7 143.1 142.4 125.7 113.2 95.7
物像間距離O/I(mm) 357.3 288.9 210.2 191.5 196.4 181.4 170.7 156.7
実効F(絞り開放時) 2.31 2.37 2.52 2.58 2.47 2.56 2.66 2.85
被写界深度*1(mm) 18.5 11.5 5.0 3.9 2.2 1.7 1.3 0.9
TVディストーション 0.03%
以下
0.02%
以下
-0.005%
以下
-0.005%
以下
-0.03%以下
絞り・フォーカス操作 Manual Manual
フォーカス・絞りロックビス  ○   ○
重 量 約46g 約58g
適合カメラ/マウント 2/3"以下/Cマウント 2/3"以下/Cマウント
鏡筒最大繰り出し量 3.9mm 7mm
接写リング装着 最長60mm(光学倍率1.9x) 最長60mm(光学倍率2.0x)
販売価格 26,000円(税別) 24,000円(税別)
後継機種 VS-LDA30   (視野範囲対比表 VS-LDA35   (視野範囲対比表
*1 絞り開放時、許容錯乱円形Φ0.04mm
ご注文は光マートへ→VS-LD30VS-LD35
■ VS-LD50/VS-LD75

VS-LD50 VS-LD75
焦点距離(fmm) 48.46 73.98
倍率可変範囲 0.1x〜0.25x〜(2.0x) 0.15x〜0.35x〜(2.0x)
光学倍率 0.1x 0.15x 0.2x 0.25x 0.15x 0.2x 0.3x 0.35x
視野2/3"(VxH mm) (66x88) (44x58.7) (33x44) (26.4x35.2) (44x58.7) (33x44) (22x29.3) (18.9x25.1)
視野1/2"(VxH mm) 48x64 32x42.7 24x32 19.2x25.6 32x42.7 24x32 16x21.3 13.7x18.3
視野1/3"(VxH mm) 36x48 24x32 18x24 14.4x19.2 24x32 18x24 12x16 10.3x13.7
WD(mm) 503.8 342.2 261.5 213 527.7 404.4 281.1 245.9
物像間距離O/I(mm) 567.5 408.4 330.1 284.0 615.0 495.4 379.5 247.9
実効F(絞り開放時) 2.75 2.87 3 3.12 4.37 4.56 4.94 5.13
被写界深度*1(mm) 22 10.2 6 4 15.5 9.1 4.4 3.4
TVディストーション +0.05%以下 -0.02%以下
絞り・フォーカス操作 Manual Manual
フォーカス・絞りロックビス  ○   ○
重 量 約73g 約100g
適合カメラ/マウント 2/3"以下/Cマウント 2/3"以下/Cマウント
鏡筒最大繰り出し量 7.3mm 14.7mm
接写リング装着 最長92mm(光学倍率2.0x) 最長120mm(光学倍率2.0x)
販売価格 28,000円(税別) 29,000円(税別)
後継機種 VS-LDA50   (視野範囲対比表 VS-LDA75   (視野範囲対比表
*1 絞り開放時、許容錯乱円形Φ0.04mm
ご注文は光マートへ→VS-LD50VS-LD75
●接写リング装着で倍率がアップします。
(最長サイズまでの接写リングを装着可能)

接写リング(Extension Tube Set)

光学倍率 1.0x 2.0x
視野2/3"(VxH mm) 6.6x8.8 3.3x4.4
視野1/2"(VxH mm) 4.8x6.4 2.4x3.2
視野1/3"(VxH mm) 3.6x4.8 1.8x2.4
VS-LD4 VS-LD65
VS-LD10 VS-LD15
VS-LD20 VS-LD25N
VS-LD30 VS-LD35

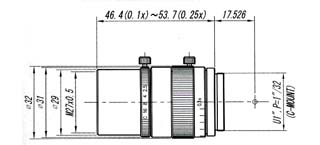

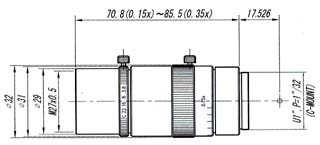

VS-LD50 VS-LD75
