VS-V-IRシリーズ IR（近赤外）対応レンズ
VS-V-IR Series Machine Vision design for visible and infrared wavelength
VS-0614V-IR VS-0813V-IR VS-1214V-IR VS-1614V-IR VS-2514V-IR VS-3518V-IR VS-5018V-IR
VS Technology

■近赤外（800nm～1200nm）領域に光学特性を持たせたレンズ
■ＩＲ照明の特性を最大限に活かせる設計
■f6～f50mmまでの全7機種をラインナップ
■ディストーションを抑えたマシンビジョン設計
■手動フォーカス・アイリス付きで固定用ロックビスを採用

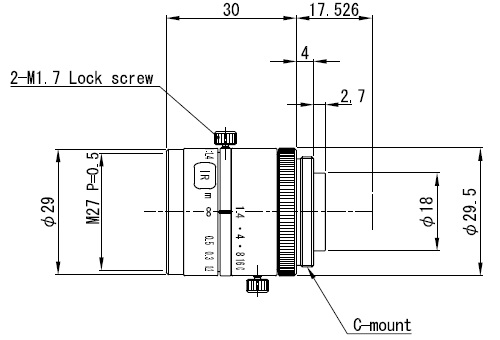

■ VS-0614V-IR FA用CCTVレンズ 1/2″、f=6mm、F1.4	■価格：お問合せ下さい

型番		VS-0614V-IR
焦点距離		6mm(6.20mm)
最大口径比		1：1.4
絞り		F1.4～Close
画角(1/2″)		43.4°×56.6°(Diagnonal:68.5°)
最至近距離		200mm
TVﾃﾞｨｽﾄｰｼｮﾝ(1/2″)		-1.36%
操作方法)		Manual(Lock Screw M1.7)
設計波長		Visible～Near IR
適合センサーサイズ		1/2″

マウント	C-mount
フランジバック	17.526mm
フィルター径	M27P=0.5
重量	47g
外形寸法	Φ29.5(max.)×L=30mm

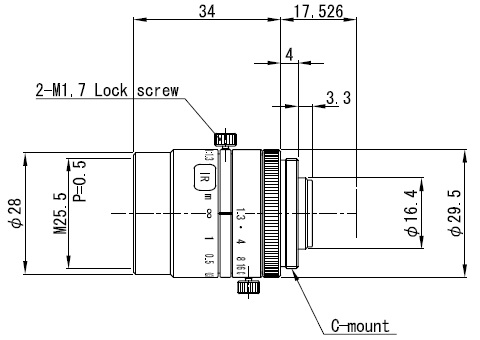

■ VS-0813V-IR FA用CCTVレンズ 2/3″、f=8mm、F1.3	■価格：お問合せ下さい

型番		VS-0813V-IR
焦点距離		8mm(8.05mm)
最大口径比		1：1.3
絞り		F1.3～Close
画角(2/3″)		49.0°×57.2°(Diagnonal:72.3°)
最至近距離		200mm
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″)		-1.57%
操作方法)		Manual(Lock Screw M1.7)
設計波長		Visible～Near IR
適合センサーサイズ		2/3″

マウント	C-mount
フランジバック	17.526mm
フィルター径	M25.5P=0.5
重量	54g
外形寸法	Φ29.5(max.)×L=34mm

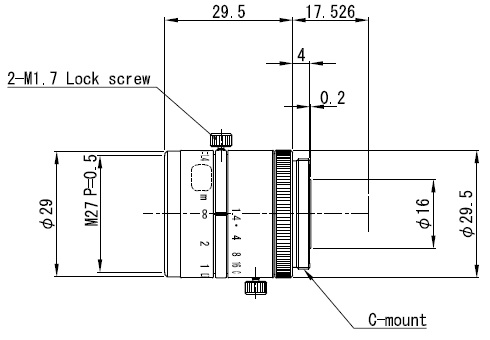

■ VS-1214V-IR FA用CCTVレンズ 1/2″、f=12mm、F1.4	■価格：お問合せ下さい

型番		VS-1214V-IR
焦点距離		12mm(12.43mm)
最大口径比		1：1.4
絞り		F1.4～Close
画角(1/2″)		21.9°×29.1°(Diagnonal:36.0°)
最至近距離		300mm
TVﾃﾞｨｽﾄｰｼｮﾝ(1/2″)		-0.31%
操作方法)		Manual(Lock Screw M1.7)
設計波長		Visible～Near IR
適合センサーサイズ		1/2″

マウント	C-mount
フランジバック	17.526mm
フィルター径	M27P=0.5
重量	43g
外形寸法	Φ29.5(max.)×L=29.5mm

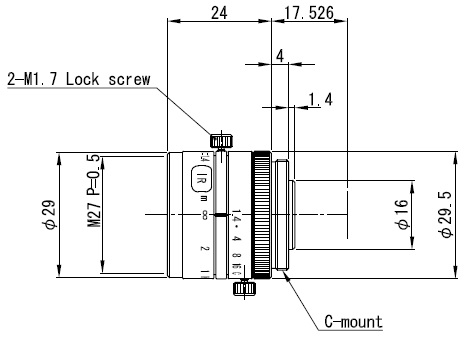

■ VS-1614V-IR FA用CCTVレンズ 2/3″、f=16mm、F1.4	■価格：お問合せ下さい

型番		VS-1614V-IR
焦点距離		16mm(16.34mm)
最大口径比		1：1.4
絞り		F1.4～Close
画角(2/3″)		24.6°×28.9°(Diagnonal:37.3°)
最至近距離		400mm
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″)		-0.08%
操作方法)		Manual(Lock Screw M1.7)
設計波長		Visible～Near IR
適合センサーサイズ		2/3″

マウント	C-mount
フランジバック	17.526mm
フィルター径	M27P=0.5
重量	34g
外形寸法	Φ29.5(max.)×L=24mm

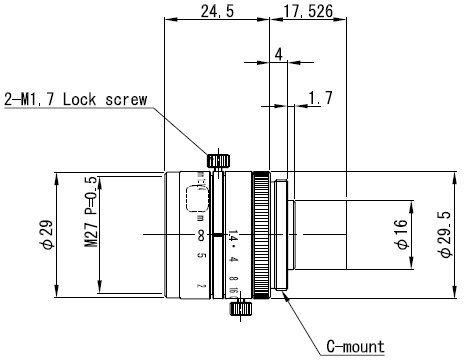

■ VS-2514V-IR FA用CCTVレンズ 1″、f=25mm、F1.4	■価格：お問合せ下さい

型番		VS-2514V-IR
焦点距離		25mm(25.17mm)
最大口径比		1：1.4
絞り		F1.4～Close
画角(1″)		16.1°×19.0°(Diagnonal:24.9°)
最至近距離		500mm
TVﾃﾞｨｽﾄｰｼｮﾝ(1″)		-0.33%
操作方法)		Manual(Lock Screw M1.7)
設計波長		Visible～Near IR
適合センサーサイズ		1″

マウント	C-mount
フランジバック	17.526mm
フィルター径	M27P=0.5
重量	36g
外形寸法	Φ29.5(max.)×L=24.5mm

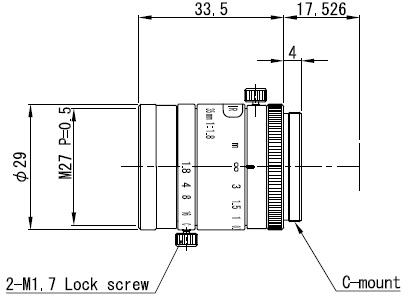

■ VS-3518V-IR FA用CCTVレンズ 2/3″、f=35mm、F1.8	■価格：お問合せ下さい

型番		VS-3518V-IR
焦点距離		35mm(34.75mm)
最大口径比		1：1.8
絞り		F1.8～Close
画角(2/3″)		11.7°×13.8°(Diagnonal:18.0°)
最至近距離		300mm
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″)		-0.12%
操作方法)		Manual(Lock Screw M1.7)
設計波長		Visible～Near IR
適合センサーサイズ		2/3″

マウント	C-mount
フランジバック	17.526mm
フィルター径	M27P=0.5
重量	48g
外形寸法	Φ29.5(max.)×L=33.5mm

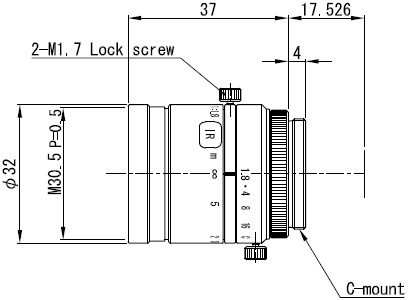

■ VS-5018V-IR FA用CCTVレンズ 2/3″、f=50mm、F1.8	■価格：お問合せ下さい

型番		VS-5018V-IR
焦点距離		50mm(47.97mm)
最大口径比		1：1.8
絞り		F1.8～Close
画角(2/3″)		8.5°×10.0°(Diagnonal:13.0°)
最至近距離		1000mm
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″)		0.10%
操作方法)		Manual(Lock Screw M1.7)
設計波長		Visible～Near IR
適合センサーサイズ		2/3″

マウント	C-mount
フランジバック	17.526mm
フィルター径	M30.5P=0.5
重量	66g
外形寸法	Φ32(max.)×L=37mm

赤外透過（可視カット）フィルター Long Wave Pass Filter

■ 可視カットフィルター　700nm以上透過 → 詳細ページ

OF-R70-225 （M22.5P0.5）～OF-R70-490 （M49P0.75）

■ 可視カットフィルター　800nm以上透過 → 詳細ページ

OF-R80N-225 （M22.5P0.5）～OF-80N-490 （M49P0.75）
