OpticalGardenOMRON SENTECHC/CSカメラHDカメラ/ STC-HD93DV/STC-HD93DV-CS
HDMI対応
C/CSマウント720pハイビジョンカメラ 1/3インチCCD
STC-HD93DV/STC-HD93DV-CS
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
Cマウントの720pハイビジョンカラーカメラ
HDMI出力 HDMIコネクター(DVI1.0準拠)
出力:720p(60Hz/59.94Hz/50Hz切り換え可
1/3型カラーCCDプログレッシブ 画素数:1280(H)×720(V)
シャッター/ゲイン:オート/マニュアル
ホワイトバランス:オート/マニュアル/プッシュ
ガンマ補正、画像反転、ラインマーカーシャドマスク、画素欠陥補正
UART通信により設定変更可能

ショップサイトへ(STC-HD93DVSTC-HD93DV-CS

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-HD93DV STC-HD93DV-CS
撮像方式 プログレッシブ
撮像素子 1/3インチ正方画素型SXGAカラーCCD (ICX692AQA)
有効画素数 1280(H)×720(V)
撮像面積 5.2(H)mm×2.9(V)mm×6.0(D)mm
セルサイズ 4.08(H)×4.08(V)μm
最低被写体照度 5 Lux at F1.2
同期方式 内部同期
映像出力 DVI 1.0準拠 RGB 1280(H)×720(V)
59.94Hz/60Hz/50Hz/29.97Hz/30Hz/25Hz 初期値:59.94Hz
ALC機能 電子シャッタ/AGC連動(UART通信により設定可能)
シャッタースピード 〜1/100,000秒(60Hz/59.94Hz時) / 〜1/83,947秒(50Hz時)
(UART通信により設定可能)
ゲイン AGC/固定ゲイン(0〜18.3dB) (UART通信により設定可能)
デジタルゲイン 〜5.9866dB
ホワイトバランス オートホワイトバランス/マニュアルホワイトバランス/プッシュホワイトバランス
(UART通信により設定可能)
ミラー反転 正像/左右ミラー映像(UART通信により設定可能)
DSPプリセット 28種類のDSPプリセット(UART通信により設定可能)
ラインマーカー 水平/垂直ラインマーカー
(UART通信により、色、幅及び位置は、水平・垂直個々に設定可能)
シャドウマスク 水平/垂直シャドウマスク
(シャドウマスク縁取り)(UART通信により、シャドウマスクの濃度及び個々の位置が設定可能)
UART通信 +3.3V UART通信(3.5φステレオジャック)通信速度:38,400bps、19,200bps、9,600bps
OSD UART通信によるOSD表示可能/カラー選択可能
画素欠陥補正 静的補正(64点まで検出・補正可能)
電源 入力電圧:DC+9〜15V(Typical:DC+12V) 消費電力:2.8W以下
外形寸法 40(W)×40(H)×45.8(D)mm (コネクター含まず)
光学フィルター IRカットフィルター付き
レンズマウント Cマウント CSマウント
ビデオ出力 HDMI
外部制御 3.5φステレオピンジャックにSW BOAD接続
UART通信 3.5φステレオピンジャック
カメラ操作ボタン プッシュボタン有り
初期設定(短押):プッシュ・セット・ホワイトバランス(UART通信により設定可能)
初期設定(長押):オート・ホワイトバランス(UART通信により設定可能)
カメラ取付 1/4"三脚取り付けネジ穴:上下面に各1個
M4取付ネジ穴・上下面に各4個
重量 約 120 g
動作温度 0〜40℃
保存温度 -35〜65℃
耐振動 20z〜200Hz〜20Hz (5分/サイクル)、加速度10G、XYZ方向 各方向30分
耐衝撃 加速度38G、6ms(正弦半波)、XYZ方向 各方向3回
規制化学物質対応 RoHS対応
規格 EMS: EN61000-6-2、EMI: EN55011
カメラ設定ファンクション(UART通信)
ALC ON / OFF
GAIN AUTO(000-255) / FIEXD(000-511)
SHTTER AUTO(000-255) / FIEXD(000-690)
GAMMA PRESET(default),0.30,0.45,0.50,060,0.70,0.80,0.90,1.0
OFFSET 000-127
CONTRAST 000-128(default:128)
SHARPNESS H(0-15) / V(0-15) / Coring(0-63)
MIRROR ON / OFF
MANUAL WB R(000-1023) / G(000-1023) / B(000-1023)
GRAPHICS ON / OFF
LINE H.POS(000-720) SIZE(000-720) COLOR(Black,White,Red,Green,Blue,Cyan)
V.POS(000-720) SIZE(000-720) COLOR(Black,White,Red,Green,Blue,Cyan)
OFF
SHADOW GRADE(000-255) HT(000-720) VL(000-1279) VR(000-1280)
OFF
FPS 50 / 59.94 / 60
PROFILE PRESET(0-27)
(A)HDMIコネクター(出力はDVI1.0準拠となります)
(B)カメラ機能設定用
     リモートコントローラー接続用ステレオピンジャックφ3.5
     別売にてリモコンをご用意しております      リモコン型式:RC-HD133

(C)ホワイトバランス用スイッチ
     短押し:プッシュセットホワイトバランス
     長押し:オート・ホワイトバランス

(D)ACアダプター接続用ジャック ACアダプター別売。

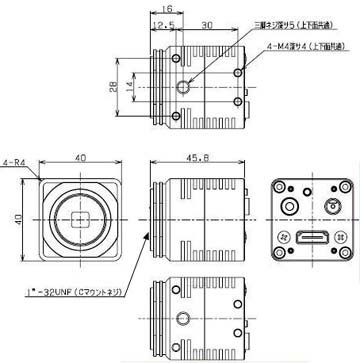

STC-HD93DV

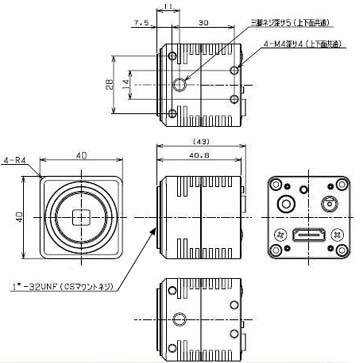

STC-HD93DV-CS

カメラ背面のピンジャックと接続し、オンスクリーン表示での各種設定が可能になります。

カメラ背面のピンジャックと接続し、PCでの各種設定が可能になります。
