カメラリンクシリーズ CameraLink 高速CMOSモデル
1インチCMOS400万画素CameraLinkカメラ
STC-CMC401PCL / STC-CMB401PCL / STC-CMB401PCL-NIR
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
CMOSセンサー(Global Shutter)搭載のCamera Link カメラ
最大4M Pixelの画像を179.2fpsで出力可能
Full, Medium, Base Configurationに対応
ソニー製CMOS「Pregius」搭載  1インチ400万画素
近赤外対応タイプ(STC-CMB401PCL-NIR)
小型・軽量

ショップサイトへ(STC-CMC401PCLSTC-CMB401PCLSTC-CMB33PCL

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-CMC401PCL(カラー) STC-CMB401PCL(白黒)
STC-CMB401PCL-NIR(近赤外)
撮像素子 1”正方画素型4Mプログレッシブ

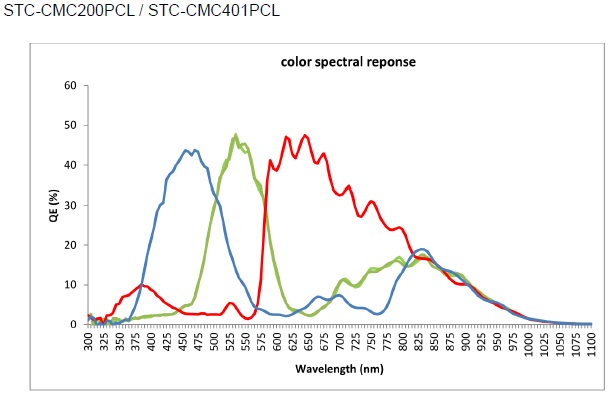

カラーCMOS(CMV400)→分光分布グラフ
1”正方画素型4Mプログレッシブ

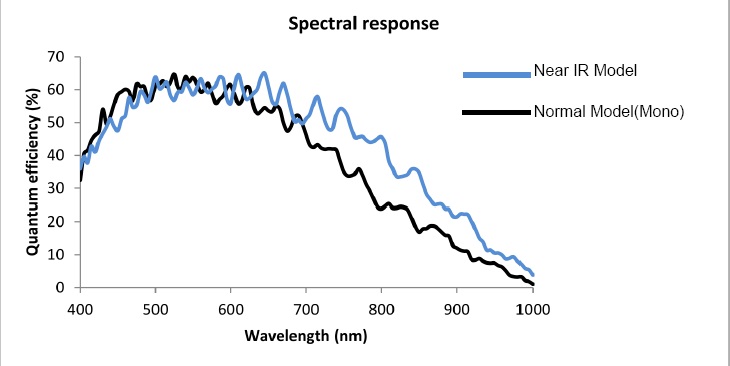

モノクロCMOS(CMV400)→分光分布グラフ
有効画素数 2048(H)×2048(V)
チップサイズ 11.264(H)×11.264(V) mm
セルサイズ 5.5(H)×5.5(V) μm
走査方式 プログレッシブ
スキャンモード フルスキャン、任意AOI フルスキャン、任意AOI、
ビニングスキャン、ビニング任意AOI
センサー画素周波数 1X2-1Y

1X4-1Y
1X8-1Y
1X10-1Y
(8bit/10bit):

(8bit/10bit):
(8bit):
(8bit):
10.625MHz(2.048x2,048),21.250MHz(1,024x2,048),
42.500MHz(512x2,048)
21.250MHz(2,048x2,048),42.500MHz(1,024x2,048)
42.500MHz(2,048x2,048)
48.000MHz(2,040x2,048)
フレームレート
カメラリンク出力
垂直周波数
1X2-1Y
1X4-1Y
1X8-1Y
1X10-1Y
(8bit/10bit):
(8bit/10bit):
(8bit):
(8bit):
39.6fps(2,048x2,048),79.2fps(1,024x2,048),158.6fps(512x2,048)
79.3fps(2,048x2,048),158.6fps(1,024x2,048)
158.6fps(2,048x2,048)
179.2fps(2,040x2,048)
カメラリンク出力
水平周波数
1X2-1Y
1X4-1Y
1X8-1Y
1X10-1Y
(8bit/10bit):
(8bit/10bit):
(8bit):
(8bit):
82kHz(2.048x2,048),164kHz(1,024x2,048),329jHz(512x2,048)
164kHz(2,048x2,048),329kHz(1,024x2,048)
329Hz(2,048x2,048)
372kHz(2,040x2,048)
カメラリンク出力
画素周波数
1X2-1Y
1X4-1Y
1X8-1Y
1X10-1Y
(8bit/10bit):
(8bit/10bit):
(8bit):
(8bit):
85MHz/42.5MHz
85MHz/42.5MHz
85MHz/42.5MHz
85MHz/42.5MHz
ノイズレベル Less than 3 Digit (Gain 0 dB)
ダイナミックレンジ 60dB
最低被写体照度 1 Lux at F1.2 1Lux at F1.2
近赤対応タイプ:TBD Lux at F1.2
同期方式 内部同期
映像出力 8bit出力時 10TAP / FULL / MEDIUM / BASE コンフィグレーション
10bit出力時 MEDIUM / BASE コンフィグレーション
シャッタスピード 21μ秒 〜 45秒(LINE単位)、22μ秒〜 (μ秒単位)
デジタルゲイン 1 〜 5倍
ガンマ特性 1.0固定
電 源 DC12V ± 10% (PoCL 又は 電源・信号コネクタ)
消費電流 3.2 W以下
動作モード フリーラン(連続吐き出し) / エッジプリセット・トリガ/ パルス幅トリガ
通信機能 RS232準拠 (カメラリンクコネクタ経由)

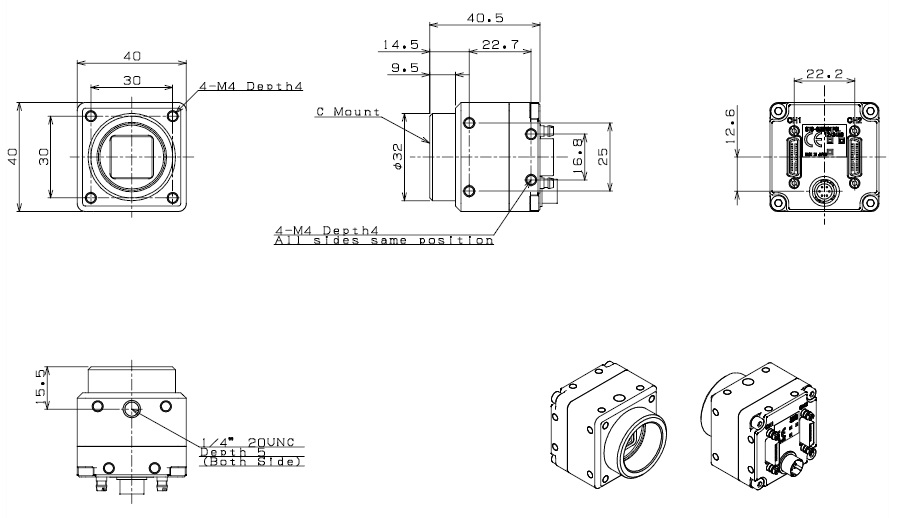

外形寸法(W)×(H)×(D) 40 (W) x 40 (H) x 40.5(D) mm *コネクタ含まず  →図面
光学フィルター IRカットフィルタ無
材質 アルミニウム
レンズマウント Cマウント
外部接続コネクタ カメラリンクミニチュアコネクタ (SDR) x 2個
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ製)相当
質量 約 90 g
動作保証温度 -5 〜 +40 ℃
保存温度 -30 ℃ 〜 +65 ℃
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度 10 G, XYZ各方向 30 分(6サイクル)
耐衝撃 加速度 38 G, 6 ms (正弦半波), XYZ各方向 3 回
規格 EMS: EN61000-6-2, EMI: EN55011 (Class A)
規制化学物質対応 RoHS対応、REACH対応
(C)6ピンコネクター
ピン番号 信号名 IN/OUT 信号電圧
入出力 Low High
1GNDIN0V
2SP-4IN/OUT入力0〜+0.99V+2.3〜+5.0V
出力0V+3.3V
3SP-3IN/OUT入力0〜+0.99V+2.3〜+5.0V
出力0V+3.3V
4SP-2IN/OUT入力0〜+0.99V+2.3〜+5.0V
出力0V+3.3V
5SP-1IN/OUT入力0〜+0.99V+2.3〜+5.0V
出力0V+3.3V
6+12VdcIN+12Vdc
(A)CH1:Base Camera Link Connector
     カメラリンク コネクター3M製SDR相当品
(B)CH2:Medium Camera Link Connector
     カメラリンク コネクター3M製SDR相当品
(C) 6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
     ケーブル側コネクター:HR10A-7P6S
カメラリンクケーブル及びフレームグラバーボードが、PoCL 対応品の場合、フレームグラバーボードより電源供給されます。
この場合、電源・入出力信号コネクタから電源を供給しないで下さい。

Base コンフィグレーションで使用する場合は、CH1 コネクタにCamera Link ケーブルを接続して使用して下さい。Medium コンフィグレーションで使用する場合は、CH1, CH2 コネクタ共にCamera Link ケーブルを接続して使用して下さい。

トリガ信号は、通信を使用したカメラの設定により、カメラリンクコネクタ (CH1) 、もしくは電源・入出力信号コネクタ (No.2)のいずれかのコネクタから入力できます。


(A)CH1:Base Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 SerTFG- 15 X0+ 22 CC1+(TRG)
2 X0- 9 CC1-(TRG) 16 X1+ 23 CC2-
3 X1- 10 CC2+ 17 X2+ 24 CC3+
4 X2- 11 CC3- 18 Xclk+ 25 CC4-
5 Xclk- 12 CC4+ 19 X3+ 26 +12V
6 X3- 13 GND 20 SerTC- - -
7 SerTC+ 14 GND 21 SerTFG+ - -
(B)CH2:Medium Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 Z0- 15 Y0+ 22 Z2+
2 Y0- 9 Z1- 16 Y1+ 23 Z2+
3 Y1- 10 Z2- 17 Y2+ 24 Zclk+
4 Y2- 11 Zclk- 18 Yclk+ 25 Z3+
5 Yclk- 12 Z3- 19 Y3+ 26 +12V
6 Y3- 13 GND 20 100Ω - -
7 100Ω 14 GND 21 Z1+ - -
