カメラリンクシリーズ CameraLink 高速CMOSモデル
1/2.9インチCMOS160万画素CameraLinkカメラ
STC-SPC163PCL / STC-SPB163PCL
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
SONY製CMOSセンサー採用、高精細画像(155万画素)、高速(max.155fps)
カメラリンク規格 (PoCL) に準拠
グローバル電子シャッタCMOS搭載
高速電子シャッタ、トリガシャッタ、ROI、デシメーション
出力スピード可変(84.857 / 75 / 37.5MHz)

価格については、お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-SPC163PCL(カラー) STC-SPB163PCL(白黒)
撮像素子 1/2.9”プログレッシブ カラーCMOS 1/2.9”プログレッシブ モノクロCMOS

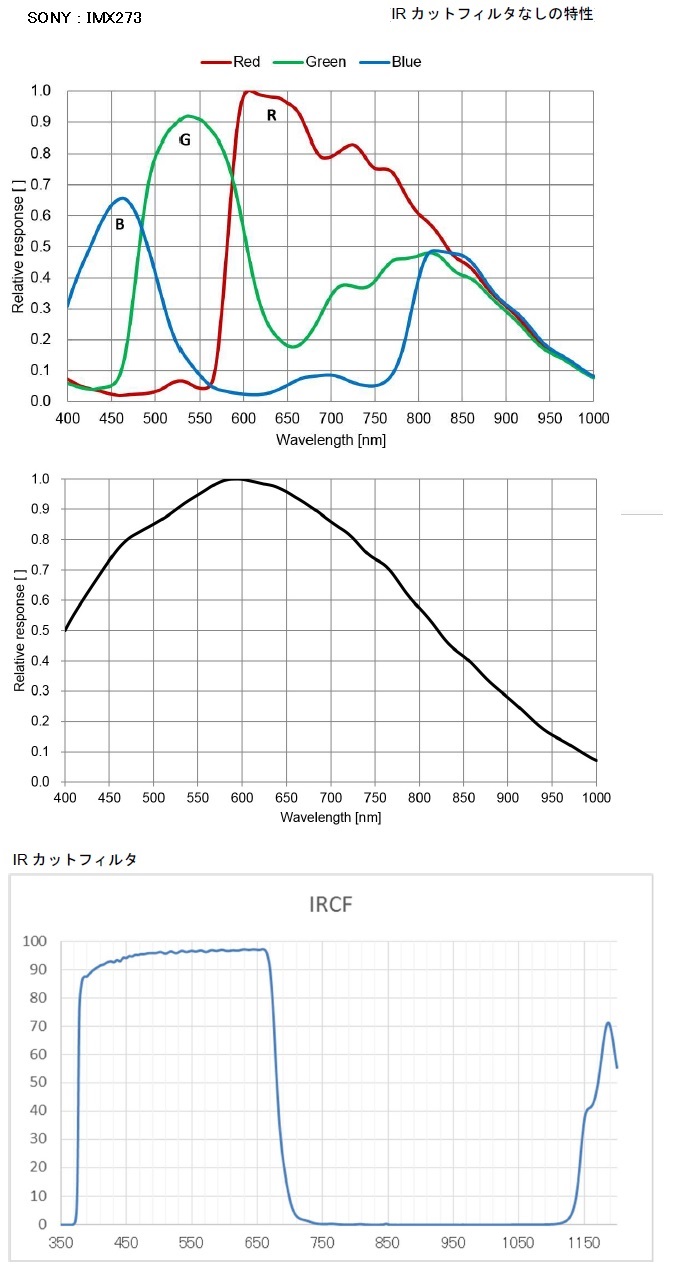

CMOS(Sony製:IMX273)→分光分布グラフ
有効画素数 1,440(H)×1,080(V)
セルサイズ 3.45(H)×3.45(V) μm
シャッタタイプ グローバル
同期方式 外部トリガ (ハード / ソフト) / フリーラン (連続掃き出し)
最大フレームレート
(フル解像度)
3TAP出力時 155.0 fps (フレームレート優先) / 126.4 fps (画質優先)
2TAP出力時 103.2 fps (感度優先 / 画質優先)
ADC ビット幅 8bits / 10bits / 12bits
画像出力フォーマット 8bits / 10bits / 12bits 出力
Camera Link データ出力タイプ Base コンフィギュレーション
Camera Link TAP 構成 3TAP / 2TAP
Camera Link
クロックスピード
3TAP 84.857 / 75 / 37.5 MHz
2TAP
ノイズレベル
(Gain 0dB)
8bits 出力時 ≤ 6 digits(Gain 0dB, フレームレート優先) / ≤ 3 digits(Gain 0dB, 画質優先)
10bits 出力時 ≤ 12 digits (Gain 0 dB)
12bits 出力時 ≤ 48 digits (Gain 0 dB)
感度 245Lux(3TAP,8bits,フレームレート優先) 133Lux(3TAP,8bits,フレームレート優先)
露光時間 2TAP,3TAP 共通 1 μ 秒 〜 16.777 秒 (初期値: 6.45 μ 秒)
ゲイン アナログゲイン 0 dB 〜 18 dB (初期値: 0 dB)
デジタルゲイン 1 〜 16 倍 (初期値: 1 倍)
黒レベル 8bits 出力時 0 〜 63 digits
10bits 出力時 0 〜 255 digits
12bits 出力時 0 〜 1,023 digits
White Balance ゲイン 0 (黒レベル相当) 〜 8 倍 (初期値: 1 倍)
ROI
水平 0 〜 1,438 画素 (調整単位: 2 画素) 0 〜 1,439 画素 (調整単位: 1 画素)
垂直 0 〜 1,076 ライン (調整単位: 4 ライン) 0 〜 1,076 ライン (調整単位: 4 ライン)


水平 2TAP: 2 〜 1,440 画素 (調整単位: 2 画素)
3TAP: 3 〜 1,440 画素 (調整単位: 3 画素) (初期値: 1,440)
垂直 4 〜 1,080 ライン (調整単位4 ライン) (初期値: 1,080)
マルチ ROI 非対応
ガンマ プログラマブル (任意 32 点テーブル, 初期値: 0.45), Off (1.0)
ビニング 非対応 垂直2 画素加算 / Off
デシメーション 水平1/2 × 垂直1/2 / Off
画像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off
画素欠陥補正 最大 200 点
自動露光 非対応
自動ゲイン (AGC) 非対応
オートホワイトバランス 非対応
動作モード エッジプリセットトリガ / パルス幅トリガ / フリーラン (連続掃き出し)
ユーザー設定保存 対応
入出力端子 4 IOs
電源・入力電圧 12 Vdc ± 10 % (PoCL 対応)
消費電流 Max: 1.7 W, Typical: 1.5 W

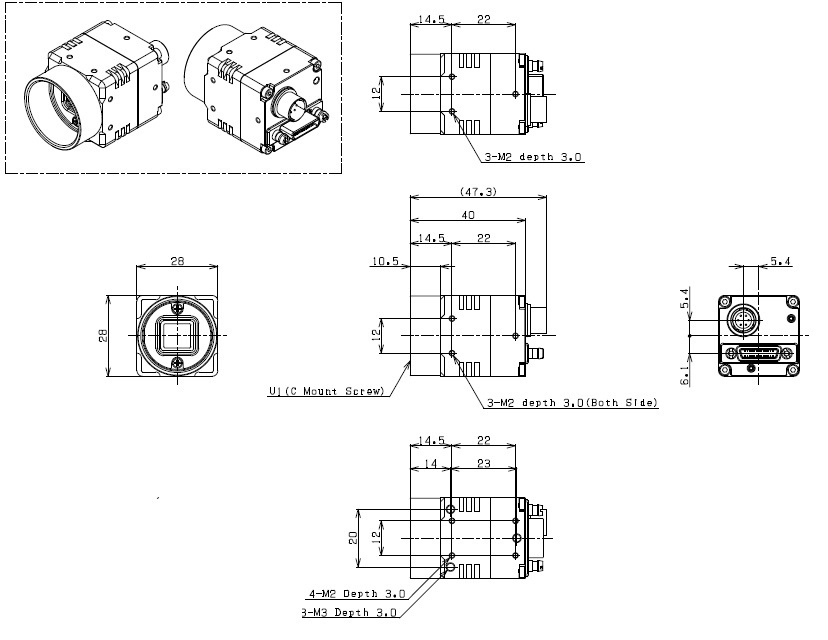

外形寸法(W)×(H)×(D) 28 (W) x 28 (H) x 40 (D) mm *コネクタ含まず  →図面
光学フィルター 光学フィルタ無
光軸精度 水平・垂直方向位置精度: ± 0.3 mm
水平・垂直方向に対する有効画素面の回転精度: ± 1.5 °
材質 アルミニウム合金(AC)
レンズマウント Cマウント
外部接続コネクタ カメラリンクコネクタ: ミニチュアコネクタ (SDR) x 1 個
入電源・入出力信号コネクタ: HR10A-7R-6PB (ヒロセ電機) 相当品
カメラ取り付け M2 取り付けネジ穴 (上左右面に各3 個, 下面に4 個)
M3 取り付けネジ穴 (下面に3 個)
質量 約 40 g
動作温度/湿度 0 〜 +45 ℃(筐体上部温度: +58 ℃以下)/周囲環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度/湿度 周囲環境温度: -20 〜 +65 ℃/周囲環境湿度: 0 〜 80 %RH (結露なきこと)
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度 10 G, XYZ各方向 30 分
耐衝撃 加速度 38 G, 6 ms (正弦半波), XYZ各方向 3 回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
(B)6ピンコネクター
ピン
番号
信号名 IN/OUT 電圧 入出力電流
Low High
1GNDIN0V
2TriggerIN0〜+0.99V+2.3〜+3.6V5μA (typ.)
3FVALOUT0V+3.3V10mA (typ.)
4LVALOUT0V+3.3V10mA (typ.)
5Trigger FilterOUT0V+3.3V10mA (typ.)
6DC12VIN+12V
(A)CH1:Base Camera Link Connector
   カメラリンク コネクター3M製SDR相当品
(B) 6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター:HR10A-7P6S
カメラリンクケーブル及びフレームグラバーボードが、PoCL 対応品の場合、フレームグラバーボードより電源供給されます。
フレームグラバーボードがPoCL 非対応の場合、電源 (DC12V) は電源・入出力信号コネクタより供給して下さい。

トリガ信号は、通信を使用したカメラの設定により、カメラリンクコネクタ (CH1) 、もしくは電源・入出力信号コネクタ (No.2)のいずれかのコネクタから入力できます。


(A)CH1:Base Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 SerTG- 15 X0+ 22 CC1+(TRG)
2 X0- 9 CC1-(TRG) 16 X1+ 23 CC2-
3 X1- 10 CC2+ 17 X2+ 24 CC3+
4 X2- 11 CC3- 18 Xclk+ 25 CC4-
5 Xclk- 12 CC4+ 19 X3+ 26 +12V
6 X3- 13 GND 20 SerTC- - -
7 SerTC+ 14 GND 21 SerTFG+ - -
