OpticalGarden／ マクロレンズ／ OPTART製品一覧／ 両側テレセントリック／ TCL-4S/TCL-4L
両側テレセントリックレンズ 40万画素(VGA)
光学倍率4.0× WD68.0mm ストレート／同軸落射
Bilateral Telecentric Lens 400KPixel 4.0x WD68.0mm Straight/Coax
TCL-4S/TCL-4L
OPTART
テレセントリックレンズ  解像力が維持される被写界深度内でサイズ変動の無いことが最大の特徴。
■両側テレセントリックレンズ
■40万画素クラスカメラに対応
■全機種でストレートタイプと同軸落射タイプを用意
■同軸落射タイプは被写体へ均一な光をに照射
■低光学ディストーションを実現

Lineup
◆ご注文･販売価格はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■  両側テレセントリックレンズ WD68.0mm 光学倍率4.0x 【2/3、1/2、1/3、1/4インチ対応】
型　名 TCL-4S TCL-4L
種 別 （ストレート/同軸） ストレート（同軸落射無し） 同軸落射対応
光学倍率 4×
光学的分解能 5.3µm
有効Fナンバー 31.7
N.A. 0.063
被写界深度 最小錯乱円40μm 0.16mm
OPTART計算式 0.05
ディストーション 光学 0.15％
ＴＶ 0.05％
物像間距離 212.53mm
作動距離(WD) 68.0mm
重量 71g 90g
適合カメラ Sensor Size(max.) 2/3型
マウント Mount Cマウント
視野(V×H) 2/3型：1.7mm×2.2mm  1/1.8型：1.3mm×1.8mm
1/2型：1.2mm×1.6mm  1/3型：0.9mm×1.2mm
価格 Price 84,000円(税別)
92,400円(税込)		 109,200円(税別)
120,120円(税込)
◆ご注文はショップ（光マート)へ→TCL-4S／ TCL-4L

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

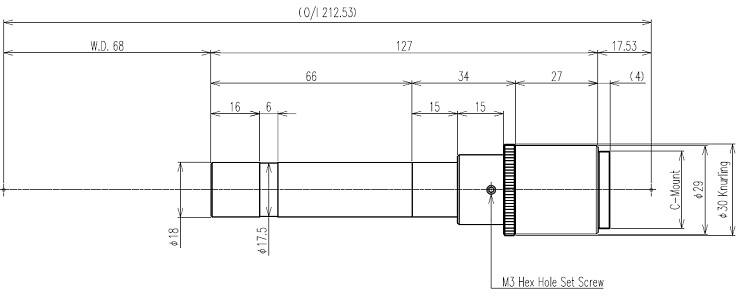

TCL-4S

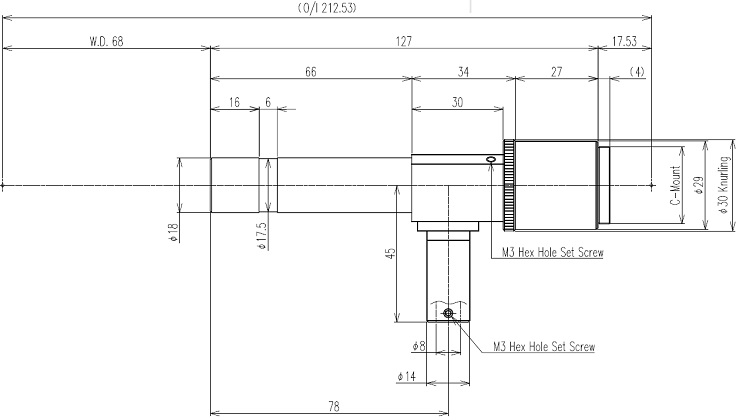

TCL-4L
■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
