CF-ZA-1S series
超高解像「4D High Resolution」対応
1.1型23メガピクセル マシンビジョンレンズ
4D High Resolution 12 Megapixel Fixed Focal Lenses
Support 1.1" type large image sensor
CF16ZA-1S
FUJINON
■1.1型・2.5µmピクセルピッチ（23メガ相当)の大型・高画素センサに対応
■周辺光量比90%以上を実現し、画像中心部から周辺部まで明るい画像
■画像の中心部から周辺部まで均一な高い解像性能を保持
■撮影距離や絞り値の変動による解像性能の低下を抑制
■FUJIFILM独自のメカ機構を採用した「耐振動・耐衝撃」設計
■外形φ39㎜を達成し、省スペースに寄与
■フォーカス時でもレンズ全長が変化しないメカ機構を採用
高解像性能｢4D High Resolution｣について
　「4D High Resolution」は、フジノンレンズ独自の高解像性能です。 　画像の中心部から周辺部まで高い解像性能を保持し、さらに、撮影距離や絞り値の変更に伴う解像性能の低下も抑制します。 　これにより、幅広い設置・撮影条件下で一貫して高解像な画像を得られます。

Lineup
◆CF16ZA-1S 価格 ： 79,500円（税別）／87,450円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
CF16ZA-1S
焦点距離(mm) 16mm　(設計値：16.42mm)
絞り範囲 F1.8～F16
画角(H×V) 1.1型 47.3ﾟ×36.1ﾟ
フォーカス範囲(前玉面より) ∞～100mm
操作方法 フォーカス 手　動
アイリス 手　動
フィルタ径(mm) M37.5×0.5
マウント C-mount
質量 approx.180g
適合センサーサイズ(標準） 1.1″（2.5μm）
バックフォーカス（空気換算長） 21.85mm
フランジバック 17.526mm
入射瞳位置 （マウント面から）-48.25mm
射出瞳位置 （結像面面から）-88.43mm
前側主点 （マウント面から）-35.21mm
後側主点 （マウント面から）1.10mm
主点間隔 36.31mm
TVディストーション -0.80％

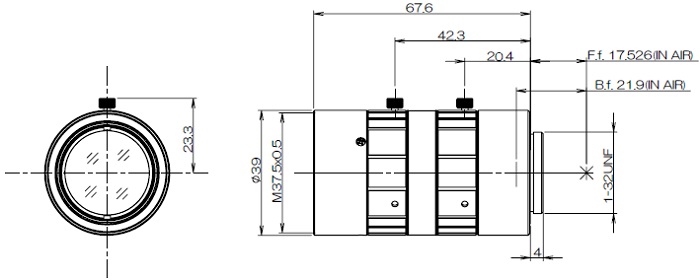

外形寸法（mm） Φ39×67.6
主光線入射角度 4.93°
周辺光量（F4.0・対角端） 92％
周辺光量（解放・対角端） 36％
使用温度範囲 -10℃～+50℃
価格 79,500円（税別）
