OpticalGarden／ レンズ／ メガ単焦点／ AZURE Photonics／ M6Mシリーズ／ AZURE-NV1620M6M
2/3･1/1.2インチ 6メガピクセル対応マシンビジョン単焦点レンズ f=16mm
6 Megapixel Fixed Focal Lens for MachineVision
AZURE-NV1620M6M
メーカー：AZURE Photonics
■2/3〜1/1.2インチ6メガピクセルへ対応
2/3〜1/1.2インチ 6メガピクセル、 1/2〜1/1.8インチ 2〜4メガピクセル、
1/3インチ 1〜2メガピクセルの撮像素子に最適
■高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
■小型・軽量・低価格を実現
コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現

Lineup
◆AZURE-NV1620M6M  見積･注文 → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-NV1620M6M
イメージャーサイズ(Image Format) 1/1.2″
解像度(Resolution) 170lp/mm（6MP）
焦点距離(Focal Length) f=16mm
バックフォーカス(Back Focus) 12.88mm
F値(F/ No.) F2.0−F16
絞り方式(Iris Type) 手動
ディストーション(Distortion) <0.6%
画角
F.O.V(D×H×V)		 1/1.2″ 44.1°×35.7°×27.1°
2/3″ 36.7°×29.6°×22.3°
1/2″ 28.07°×22.62°×17.06°
撮影距離(Suitable Distance) 0.1m〜∞
作動距離(Optimum Working Distance) 0.2−0.4m
設計波長(Design Wavelength) 400〜700nm
レンズマウント(Mount) C
フィルターネジ径(Filter Thread) M30.5×P0.5

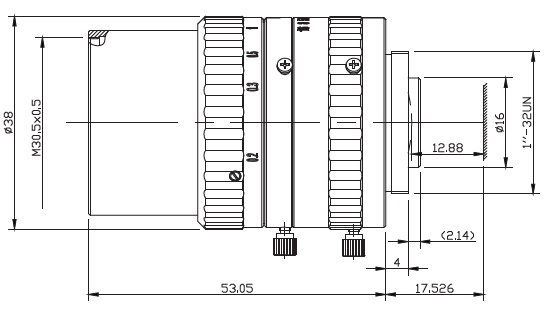

外形寸法(Dimention) φ38×53.05mm
重量(Weight) 106.1g
