シャッターレス小型遠赤外線カメラモジュール LW10シリーズ LW10F12-ET f=13mm（水平画角12°） TAMRON | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
■見積・注文については、お問合せ下さい。 fujiwara@ff-net.jp（担当：藤原） | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
遠赤外線センサー搭載
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
● 80×80画素の遠赤外線センサーを搭載
● 撮影ターゲットの熱エネルギーから画像を生成するため、 照度の影響もなく、光がない環境下でも撮影可能 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
異なる焦点距離のレンズを搭載した製品ラインナップ
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
● 広角から中域の焦点距離を３ラインナップでカバー
● LW10F90-E：f=1.9mm（水平画角90°） ● LW10F42-EＴ：f=3.7mm（水平画角42°） ● LW10F12-EＴ：f=13mm（水平画角12°） | ||||||||||||||||||||||||||||||||||||||||||||||||
|
マルチ画像ストリーム出力
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
■ 出力映像信号は、独自の遠赤外線カメラ通信プロトコルを採用
非圧縮の16bit温度画像出力、8bit諧調画像出力、16bit温度画像と8bit諧調画像の同時出力の3種類のフォーマットが選択できます。
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
熱画像と温度計測の両立を実現
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
● タムロン独自の温度演算処理により、
画素毎の温度計測(※)を実現、熱画像と温度データの両方を出力
● 測定対象温度0℃〜60℃において温度精度±2℃を実現
※LW10F90-Eは中心部領域のみの温度計測
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
カメラ制御および画像処理機能
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
● タムロン独自のコマンドによるカメラ制御機能を搭載
● 3DNR、2DNR、諧調圧縮モード制御などの画像処理機能を搭載
※DNR(Digital Noise Reduction)：デジタルノイズリダクション 3DNR：255段階設定、2NDR：On/Off
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
シャッターレス機能搭載（シャッターレス NUC 方式）
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
● シャッターレスのため、シャッター音が発生せず、途切れのないスムーズな画像出力が可能
● メカニカルシャッターを搭載していないため、シャッターに起因する機械的な故障が生じません
シャッターレス NUC（Nonuniformity Correction）方式を採用しており、シャッター機構を必要としません。
また、独自の NUC 及び温度演算方式を搭載しています。 環境温度の変化に対して自動的に補正をかけることにより、高画質を保持しながら、高い温度測定精度を維持しています。 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
防塵・防水仕様
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
● 様々な産業用途へ対応するため防塵・防水機構を採用
● IP67相当の構造 | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
■製品スペック
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|

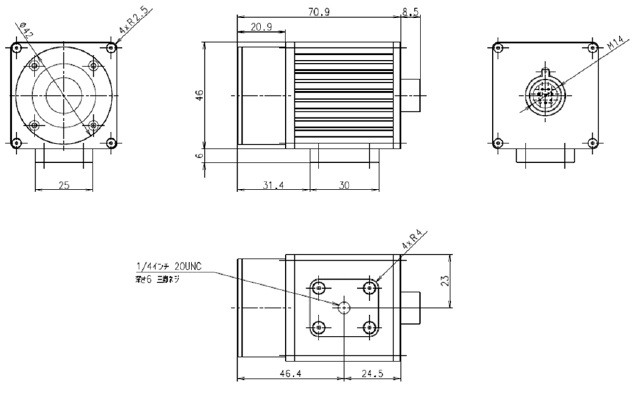

■外観寸法
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
■遠赤外線カメラ（サーモカメラ）のメリット
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
長波赤外（8000nm〜15000nm）により、熱源や状態を可視化することで、
熱変化状態の把握、生体の認識、相対表面温度の計測が可能。
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
■画角12°（LW10F12-ET）の用途例
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|

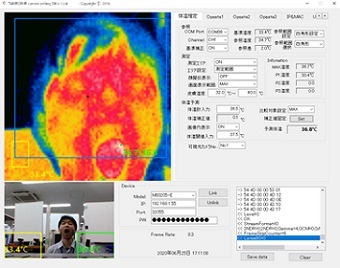

■アプリケーションについて
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
効率よくカメラ画僧・温度表示・制御して頂くために開発した専用アプリケーションソフトウェアを用意しております。
フリーソフトとして、個人利用、商用利用を問わずに無償でご使用頂けます。（著作権はタムロンに帰属）
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
● Model の選択 ● IPアドレスとPort番号の設定 ● Password入力 ● Link 接続 ● Image Parameter（3NDR,2NDR,諧調圧縮,ガンマ補正） ● FPS（フレームレートの設定） ● Stream mode（ストリームモードの設定） ● User mode（静止画、動画、CSVデータの記録） ● Factory Reset（Image Parameter、FPS、Stream modeの設定を工場出荷時の値に戻す） | ||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
■SDK（ソフトウェア開発キット）について
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
LW10シリーズ用のPCアプリケーションをお客様で開発頂くためのSDK（ソフトウェア開発キット）を用意しております。
Stremパケットから16bit温度データ及び8bit諧調データの取得やカメラの制御を行うためのユーザインタフェースを提供します。 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
● SDKの内容：SDK本体ソースコード、ヘッダファイル ● 動作環境：Windows7以降のOS、2GB以上のメモリを搭載するPC ● 開発環境：Visual Studio 2013以降のMicrosoft Visual C++ | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
■見積のご依頼・ご質問・ご相談・ソリューションについて
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
LW10シリーズに関する見積のご依頼、ご質問、ご相談は
fujiwara@ff-net.jp（担当：藤原）へお願い致します。
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
● LW10シリーズの仕様や技術的な質問（無償） ● LW10シリーズ、もしくは周辺機器の機種選定（無償） ● LW10シリーズの設置方法、固定治具の特注製作（相談：無償、製作：有償） ● LW10シリーズの運用方法について（無償） ● LW10シリーズを使用したシステム構築について（相談：無償、設計：有償） ● LW10シリーズを開発について（相談：無償、開発：有償） ※メール、もしくは電話での対応となりますが、打合せや現地調査が必要な場合はご相談下さい。 | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
