| 仕 様 |
| 型式 |
STC-HD203DV |
STC-HD203DV-CS |
| 撮像方式 |
プログレッシブ |
| 撮像素子 |
1/2.8インチ2.3メガピクセルCMOS(SONY: IMX136), ローリングシャッター |
| 有効画素数 |
1920(H)×1080(V) |
| 撮像面積 |
5.44(H)mm×3.09(V)mm×6.2(D)mm |
| セルサイズ |
2.8(H)×2.8(V)μm |
| 最低被写体照度 |
0.6 Lux (AGC ON) @F1.2 |
| 同期方式 |
内部同期 |
| 映像出力 |
DVI 1.0準拠 RGB 1080P60,1080P59.94, 1080P50, 1080P30,1080P29.97, 1080P25,
720P60, 720P59.94,720P50 (Defalut:1080P60)
|
| ALC機能 |
電子シャッタ／AGC連動(UART通信により設定可能) |
| シャッタースピード |
ハイスピード：〜1/10,000秒 ／ 長時間露光：Extend shutter frame unit (Up to 2.55秒)
(UART通信により設定可能)初期値：Auto |
| ゲイン |
AGC／固定ゲイン(UART通信により設定可能) 0〜45dB |
| ガンマ |
5種類のプリセット値 (マニュアル / 0.45 / 0.6 / 0.8 / 1)
(UART通信により設定可能) 初期値：マニュアル |
| ホワイトバランス |
オートホワイトバランス／マニュアルホワイトバランス／プッシュホワイトバランス
(UART通信により設定可能)初期値：オートホワイトバランス |
| WDR |
ワイドダイナミックレンジOFF/ON初期値：OFF (UART通信により設定可能) |
| ミラー反転 |
上下反転/左右反転/上下左右反転 (UART通信により設定可能) 初期値：正像 |
| DSPプリセット |
8種類のユーザプリセット(UART通信により設定可能) 初期値：プリセット0 |
| ラインマーカー |
各2本の水平／垂直ラインマーカー
(UART通信により色、幅及び位置は、水平・垂直個々に設定可能) 初期値：マーカーなし |
| シャドウマスク |
水平／垂直シャドウマスク (シャドウマスク縁取り）
(UART通信により,シャドウマスクの濃度及び個々の位置が設定可能) 初期値：シャドウマスクなし |
| スチルイメージ |
URAT通信でライブ・スチル選択が可能 |
| UART通信 |
+3.3V UART通信(3.5φステレオジャック)通信速度：38,400bps、19,200bps、9,600bps |
| キャラクタギェネレータ |
URAT通信でキャラクタ生成可能 |
| 画素欠陥補正 |
対応 |
| 電源 |
入力電圧：DC+9〜15V(Typical:DC+12V) 消費電力：約4.4W |

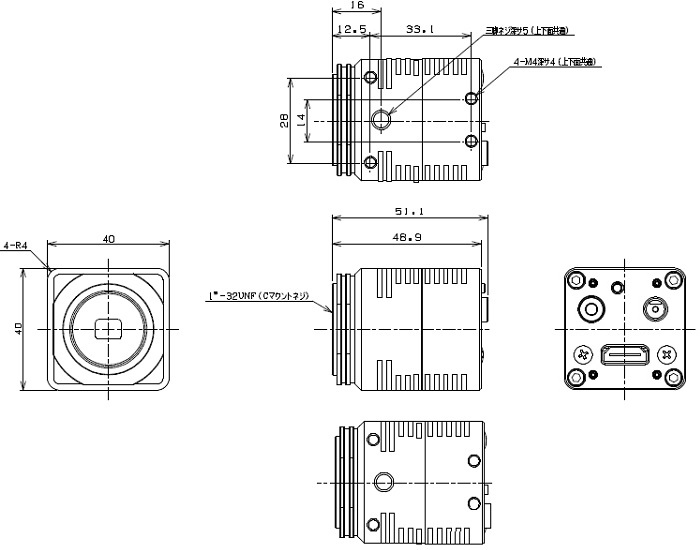

| 外形寸法 |
40(W)×40(H)×51.1(D)mm (コネクター含まず) |
40(W)×40(H)×46.1(D)mm (コネクター含まず) |
| 光学フィルター |
IRカットフィルター付き |
| レンズマウント |
Cマウント |
CSマウント |
| ビデオ出力 |
HDMI |
| 外部制御 |
3.5φステレオピンジャックにSW BOAD接続 |
| UART通信 |
3.5φステレオピンジャック |
| カメラ操作ボタン |
プッシュボタン有り
初期設定(短押)：プッシュ・セット・ホワイトバランス(UART通信により設定可能)
初期設定(長押)：オート・ホワイトバランス(UART通信により設定可能) |
| カメラ取付 |
1/4"三脚取り付けネジ穴：上下面に各1個
M4取付ネジ穴・上下面に各4個 |
| 重量 |
約 116 g |
| 動作温度 |
0〜40℃ |
| 保存温度 |
-30〜65℃ |
| 耐振動 |
20Hz〜200Hz〜20Hz (5分/サイクル)、加速度10G、XYZ方向 各方向30分 |
| 耐衝撃 |
加速度38G、6ms(正弦半波)、XYZ方向 各方向3回 |
| 規制化学物質対応 |
RoHS対応 |
| 規格 |
EMS: EN61000-6-2、EMI: EN55011 |
