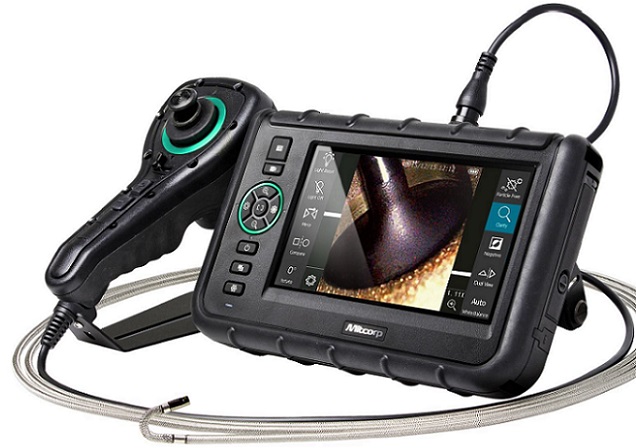

VIDEO ENDSCOPE SYSTEM X1000 PLUS MX1000 Series
工業用ビデオ内視鏡 Video scope for Industrial
|
|
|
|
高画質、耐久性、操作性に優れたローコスト ビデオスコープ
|
|
|
様々なアプリケーション
● 自動車、航空機などのエンジン部品検査、車体、機体内部の検査
● 化学プラント、発電所の配管検査
● ボイラー配管、熱交チューブの配管検査
● 上下水道管の検査
● 警察の犯罪捜査
● 税関検査（コンテナ、手荷物、輸入品）
|
|
|
|
|
多彩なプローブ ラインナップ
|
 |
|
| ■ 全方向首振りタイプ |
外径φ6.5ｍｍ 挿入部長2ｍ／3ｍ／7ｍ 外径φ4.4ｍｍ 挿入部長1.5ｍ／3ｍ |
|
|

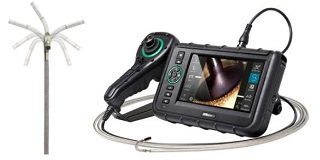

■ 全方向首振りタイプ
■ 外径φ6.5ｍｍ、φ4.4ｍｍの2 種類をご用意

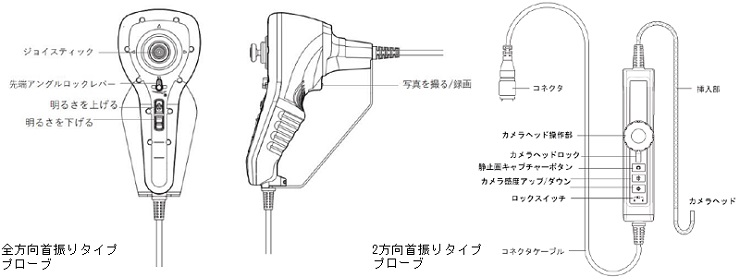

■ ジョイスティックでカメラヘッドを操作
■ アングルロックレバーでカメラヘッドを固定可能
■ 操作部は台座付きで便利
参考価格：外径φ6.5ｍｍ 挿入部長3ｍ：848,000円（税別）
|
|
|
◆ 詳しい構成・価格については、お問合せ下さい
|
|
|

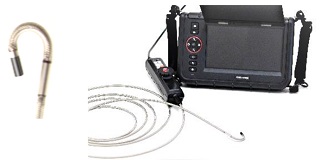

| ■ 2 方向首振りタイプ |
外径φ4.5ｍｍ 挿入部長3ｍ |
|
|
■ 2 方向首振りタイプ
■ 外径φ4.5ｍｍ
■ 細くても高画質
■ アングルロック機構付でカメラヘッドを固定可能
■ 2 方向首振り、細径で低価格
|
|
|
◆ 詳しい構成・価格については、お問合せ下さい
|
|
|

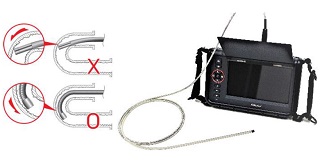

| ■ キャスティングタイプ |
外径φ5.4ｍｍ 挿入部長2ｍ、外径φ3.9ｍｍ 挿入部長1ｍ |
|
|
■ ヘッド部が短く全方向、2 方向プローブを凌ぐ挿入性能で自動車部品・鋳物検査に最適
■ 外径φ5.4ｍｍ、φ3.9ｍｍの2 種類をご用意
■ 細くても高画質
■ 丈夫な挿入部
参考価格：外径φ5.4ｍｍ 挿入部長2ｍ：548,000円（税別）
|
|
|
◆ 詳しい構成・価格については、お問合せ下さい
|
|
|

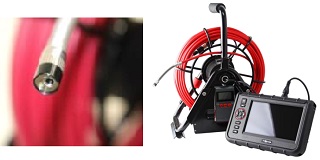

| ■ 長尺ケーブルタイプ |
外径φ10ｍｍ カメラケーブル長25ｍ |
|
|
■ 細径押し込み管内検査カメラ
■ 外径φ10ｍｍ、カメラケーブル25m
■ 挿入しやすいカメラケーブル
■ カメラケーブルの引き出し長が分かるケーブルカウンター付き
|
|
|
◆ 詳しい構成・価格については、お問合せ下さい
|
|
| プローブタイプ |
全方向首振りタイプ |
２方向首振りタイプ |
キャスティングタイプ |
管内検査タイプ
|
| プローブ外径 |
4.4mm |
6.5mm |
4.5mm |
3.9mm |
5.4mm |
10mm |
| 挿入部長 |
1.5m、3.0m |
2m、3m、7m |
3m |
1m |
2m |
25m |
| プローブ材質 |
ステンレス |
カメラ先端部：ステンレス |
| ケーブル部：グラスファイバー |
| 解像度 |
400×400 |
640×480 |
640×480 |
400×400 |
640×480 |
640×480 |
| 画角 |
約90° |
約87° |
| ピント範囲 |
約10mm〜100mm |
| 防水性能 |
有り |
| 動作温度範囲 |
-10°〜60℃ |
| 保管温度範囲 |
0℃〜60℃ |
|
|
|

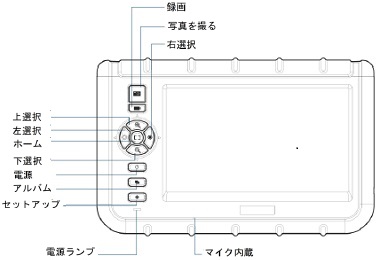

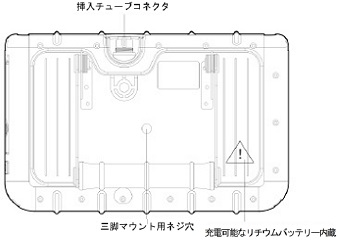

７インチ タッチパネル式モニター機能
|
|
|
|
● 7 インチ大画面モニター採用
● 耐衝撃性に優れた丈夫なボディ
● タッチパネルで容易な操作を実現
● 太陽光の反射を抑制して屋外使用に最適
● 防塵・防水設計（IP57
● 内蔵バッテリー長時間駆動（約4 時間）
● AC アダプタ駆動で連続使用も可能
● 約1.3kg の軽量ボディ
|
|
|
|
|
|
|

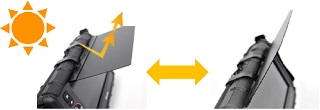

屋外の使用時も備えて、サンバイザーとスタンドは無段階で角度調整が可能。見易い角度で検査できます。
|
|
| 画面サイズ |
7インチ（モニター解像度 800×480） |
| 静止画記録サイズ / 形式 |
640×480 / JPEG |
| 動画記録サイズ |
640×480 / AVI（with Audio） |
| 記録メディア |
SDカード（最大32GB） |
| 寸法 |
240×154×47ｍｍ |
| 質量 |
約1.3kg |
| 防塵・防水性能 |
有り IP57 |
| 耐落下 |
１ｍ |
| 電源 |
リチウムバッテリー及びACアダプター駆動 |
| リチウムバッテリー駆動時間/充電時間 |
約4時間/約3時間 |
| 使用温度範囲 |
-10℃〜60℃ |
| 保管温度範囲 |
0℃〜60℃ |
|
|
画像調整機能
|
| エッジの 強調 |
画像の輪郭の調整ができます |
| マニュアルホワイトバランス調整 |
お好みの色調に調整できます |
| ネガティブ画像 |
ネガティブ反転した画像に変換します |
| 明るさアップ（ブースト機能） |
カメラの感度を最大限に上げます |
| 照明 OFF 機能 |
LED照明を消灯します |
| ミラー反転機能 |
反転した画像を正像に戻します |
| デュアルビュー機能 |
直視、側視映像を同時に観察します |
| 反射防止機能 |
被写体によって見やすくなります |
| パーティクルフリー機能 |
ミラーに付着物が有る場合見やすくします |
| 保存画像とライブ映像の比較 |
保存画像とライブ画像を比較します |
| 映像 回転 |
90°ずつ映像が回転します |
| グリッド表示 |
グリッドライン線を 表示 できます |
| アルバム |
保存した画像を閲覧します |
| 動画プレイバック |
保存した動画を確認します |
| 電子ズーム |
映像を拡大します |
| メモ機能 |
メモを入力します |
|
|
|
|
ネックストラップ
|
|
|
|
ネックストラップが付属しています
両手がフリーになり
高所での点検作業 、移動が多い現場
太陽光の反射を抑制して屋外使用に最適で便利！！
|
|
|
落下試験
|
|
|
|
1ｍの落下試験に合格しています 。
耐衝撃ボディで 不意のアクシデントから守ります。
万が一の時でも 安心
※Mitcorp 社内試験
|
|
|

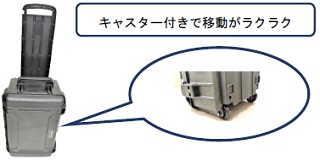

収納ケース
|
|
|
X1000、MX1000モデル 収納ケース
|
長尺ケーブル 専用収納ケース
|
サイズ：600×380×250mm 質量：9.3kg
|
サイズ：630×500×300mm 質量：13.9kg
|
|
|
付属品(※モデルによって付属品が異なります。)
|
|
|
|
●ピンツール |
●ミラーアダプター |
●デュアルビューアダプター |
 |
 |
 |
|
被写体と一定の距離を保ち簡易
計測できます |
斜視70方向を観察します |
直視方向、側視方向を同時に
観察できます |
|
●ホールディングチューブ |
●ネックストラップ |
●ＰＣ接続ケーブル |
 |
 |
 |
|
高所を点検する場合に使用します |
両手がフリーとなり移動・作業性
が向上します |
モニターとパソコンを接続して
撮影した映像を確認できます |
|
●リモコン |
●ＡＣアダプター |
●センタリングボール |
 |
 |
 |
|
静止画をキャプチャできます
カメラの明るさ調整も可能 |
点検時間を気にすることなく給電
できます。バッテリー充電兼用 |
カメラヘッドを配管のセンターに
することで視認性が向上します |
|
|
|
