Measuring Object Qualities by Sensing Enabled Equipment

画像検査カメラ
MOQSEE
1/2.5型CMOS  3840×2160画素  USB3.0  HDMI  イーサネット  SDカード  LED照明
SJ-0100

Simple シンプル設置  Smart スマート設定  Speed スピード操作

MOQSEE (モクシー) とは・・・

目視検査の漏れをなくし、検査結果をデータ化する産業用画像検査カメラシステムです。 セキュリティカメラで培った画像処理技術を応用し、人の目に代わるカメラを開発しました。 実装現場で作業公立アップに貢献します。

■ MOQSEEは従来の目視検査をデジタル化します
■ 目視検査の漏れをなくし、検査結果をデータ化
■ 製造現場をサポート
■ 人の代わりに目視検査
■ セキュリティカメラで培った画像処理技術を応用して誕生
All in one solution  必要な機能をオールインワン

これまで自動化できなかった目視検査工程の自動化を可能にしました。必要な機能をオールインワンで実装。
検査設定～運用までに必要な照明・レンズ・ソフトウェア・カメラを1つの筐体で実現。
設定や運用が簡単で、導入してすぐに高精度な検査が可能です。。

●大きなワークでも一括撮像
4K800万画素の高画素カメラで、大きなワークであっても一括で高精度の検査をすることができます。また、高さに多少のばらつきがあったとしても被写界深度が深いため、高さの調整が不要になります。
●画像保存
SDカード、外部記憶媒体に検査結果画像を保存
●簡単設置ですぐに導入
カメラ、レンズ、照明、ソフトウェアが一体になっており、各機器の接続などの調整をする必要がないため、簡単に設置が可能になります。また、既存設備への追加が容易です。
●段取り替えの速さ
オートフォーカス機能搭載で、煩わしいピント調整が不要。マスターの切り替えごとにピントも自動で設定値に切り替わるため、作業効率を落とすことなく運用が可能です。
●直観的なUIで簡単設定
専門知識がなくても、誰でも簡単に運用が可能。検査したい部品を矩形、または丸で囲むだけでマスター設定可能。多品種少量の現場でも好評をいただいています。

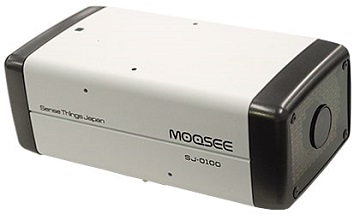

本体（SF-0100）
●PC不要
HDMIで直接モニター表示
●画像保存
SDカード、外部記憶媒体に検査結果画像を保存
●ピント調整不要
オートフォーカス機能
●照明搭載
高輝度照明LED
●４Ｋカメラ
検査時間3秒（100点登録時）

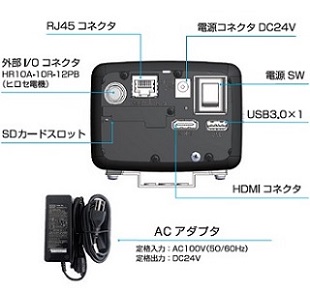

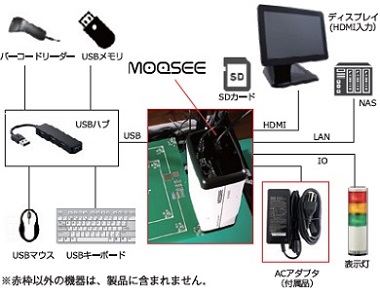

背面図 接続構成例

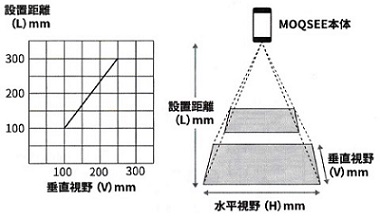

●設置距離と視野範囲

左の図表は垂直視野(V)と設置距離(L)との関係を表しています。
水平視野(H)は垂直視野(V)の約1.7倍となります。

※設置距離の調整はディスプレイで視野範囲を見ながら行います。

目視検査を自動化し、検査結果をデジタルで瞬時に判定
基板の部品有無や実装間違い、極性間違いなどを高精度かつ瞬時に判定することが可能です。

検査事例

電解コンデンサの有無・極性 コネクタの間違い、逆実装 抵抗のカラーコード間違い
ねじの有無 梱包物の欠品 ハーネスの色違い
■ 仕様 Specification

Item Specifications
モデル名（型番） SJ-0100
設置距離 検査対象品から100ｍｍ～300ｍｍ
視野範囲 設置距離100ｍｍ：150(H)×858(V)ｍｍ
設置距離300ｍｍ：330(H)×250(V)ｍｍ
撮像素子 センサ 1/2.5型カラーCMOSセンサ
有効画素数 水平3,840画素×垂直2,160画素
シャッター方式 ローリングシャッター
照明LED フルカラーLED
I/F仕様 USB USB3.0準拠 USB TypeA
メモリーカード用ソケット SD/SDHC/SDXC　UHS-1対応
ディスプレイ出力 HDMI規格 1.4b準拠 HDMI TypeA
イーサネット 1000BASE-T（IEEE802.3ab）RJ-45
I/O仕様 表示ランプ 状態表示ランプ 2色LED 緑、赤
メモリーカード動作表示ランプ 2色LED 緑、赤
ブザー 音量 大／中／小／消音
電源スイッチ ロッカースイッチ
外部IOコネクタ 入力 点数：1
機能：外部トリガによる検査開始
入力形式：無電圧接点
出力 点数：3
機能：検査状態通知（検査中、検査OK、検査NG）
出力形式：無電圧接点
主な機能 位置ずれ補正 ±15°回転位置補正
同時検査部品点数 最大100点
検査設定踏力数 最大200件
検査結果保存（画像） SDカードまたはNASに保存
ピント調整 検査設定時にオート、マニュアルで調整
定格 電源電圧 MOQSEE本体：DC24V（ACアダプタ使用）
ACアダプタ：AC100V 50/60Hz
消費電力 最大35W（照明LED点灯時）
動作環境条件 -10℃～+55℃（30％RH～90％RH／結露なきこと）
保存環境条件 -20℃～+60℃（30％RH～90％RH／結露なきこと）

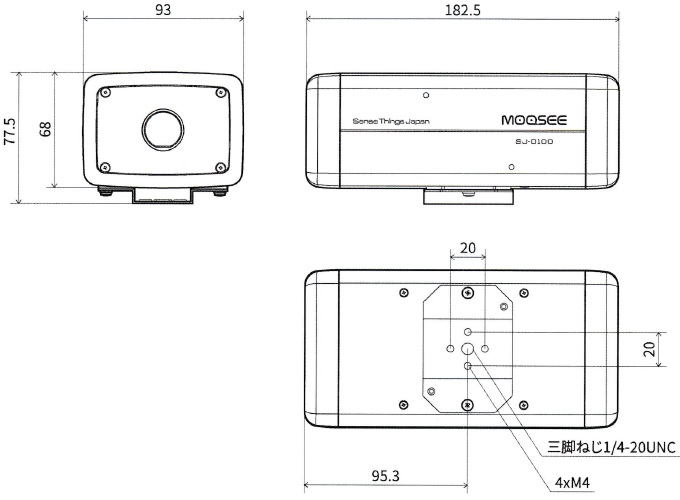

外形寸法 77.5(H)×93(W)×182.5(L)ｍｍ（取付アダプタ含む）
質量 約1.0㎏（取付アダプタ含む）
付属品 ACアダプタ：DC24V2.5A×1（ケーブル長さ約1ｍ）
ACケーブル×1（長さ約1.5ｍ）
スタートガイド×1
使用上のご注意×1
