10.1型ワイド HD-SDI入力/出力端子搭載 液晶モニター
CL1013SDI
ADTECHNO
高解像度・広視野角液晶パネル採用
HD-SDI入力/出力端子搭載
HDMI/Y.Pb.Pr(BNC)/ビデオx2系統(BNC)/音声(BNC)入力
2WAY電源供給(AC100V/4ピンXLR端子入力)
低重心無段階調整可能な自立スタンド採用・壁掛け運用も可
イヤホンジャック搭載

撮影現場での映像確認用モニターやセキュリティカメラと接続し監視用ディスプレイ等、幅広いアプリケーションにてご利用いただけます。

●CL1013SDI  価格:148,200円(税別)/163,020円(税込)  ご注文はこちら→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■  Introduction
CL1013SDIは、非圧縮デジタルHD映像とデジタル音声をBCNコネクタと同軸ケーブル1本で伝送できるデータレート1.485Gbpsに対応したHD-SDI(シリアルデジタルインターフェース)を搭載した10.1型ワイドHD-SDI入力/出力端子搭載液晶モニターです。
WSVGA高解像度(1024x600)、広視野角(上下110°/左右 140°)にARガラスコーティング保護フィルタ搭載の液晶パネルを採用。入力はHD-SDIのほか、HDMI、Y.Pb.Pr(BNC)、ビデオ(BNC)、音声(BNC)を搭載し、マルチフォーマットに対応。本体背面に1Wのモノラルスピーカーと側面に3.5φミニピンジャックでの音声出力端子を搭載。放送スタジオでの映像確認や、ハイビジョン監視カメラと接続しご利用いただけます。
電源は付属のACアダプタ、4ピンXLRケーブルからの2WAY電源入力に対応し、本体には高さ・角度を好みに変えられる無段階調節可能なスタンドを採用。さらにスタンド底部に2つのビス穴とモニター背面にはVESA規格75x75mmに対応しており、壁掛け運用にも適しております。耐久性や傷に優れた構造の上、使いやすさと堅牢さを重視した作りになっており、限られたスペースでの設置や必要な入力方式に合わせてお選びいただけます。
■  特長

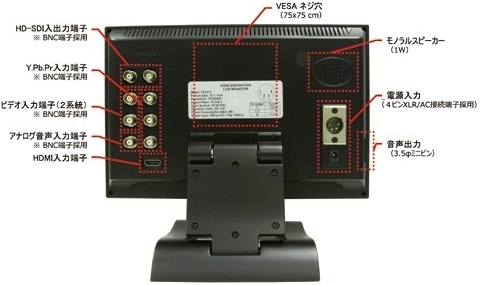

■  本体各部説明 ■  商品構成(同梱物)
■  製品仕様 ■  対応信号表
製品型番 CL1013SDI
液晶サイズ 10.1型
液晶解像度 1024 x 600(WSVGA)
輝度 250 cd/m2
視野角 140°/ 110°(H/V)
応答速度 5 ms
コントラスト比(標準) 500:1
入力信号 SD-SDI/HD-SDI/HDMI(HDCP非対応)/Y.Pb.Pr(BNC)/ビデオ1(BNC)/ビデオ2(BNC)/音声モノラル(BNC)

※Y.Pb.Pr/ビデオ入力にRCA端子で接続する場合は、別途「BNC〜RCA変換アダプタ」をご用意ください。
出力信号 SD-SDI/HD-SDI/音声(3.5φミニピンジャック)

※RCA端子で接続する場合は、別途「BNC〜RCA変換アダプタ」をご用意ください。
対応SDIフォーマット SD-SDI:720x480i@60Hz, 720x576i@50Hz HD-SDI:1280x720p@50/59.94/60Hz, 1920x1080i@50/59.94/60Hz

スピーカー 1W x 1(モノラル)
電源 AC100V 50/60Hz DC12V/4ピンXLR
消費電力 ≦6W
動作/保存温度 0℃〜40℃/-10℃〜60℃
本体寸法 259 x 170 x 36.5mm
(突起物・スタンド含まず)
本体重量 約1.2kg(本体のみ)
VESA(FPMPMI規格) 75 x 75mm 対応
同梱物 ACアダプタ/リモコン
適合認証規格 FCC/ RoHS/ PSE(ACアダプタ)
SDI入力対応信号 3G-SDI1920x1080p @50 / 50.94 / 60Hz
HD-SDI1280x720p@50 / 59.94 / 60 Hz
1920x1080i@50 / 59.94 / 60 Hz
SD-SDI720x480i@60Hz
720x576i@50Hz
アナログ
表示モード 水平周波数 垂直周波数
720×400 31.5KHz 70Hz
640×480
[VGA]
31.5KhzHz 60Hz
37.8KHz 72Hz
37.5KHz 75Hz
800×600
[SVGA]
35.1KHz 56Hz
37.8KHz 60Hz
43.9KHz 70Hz
48Hz 72Hz
46.8KHz 75Hz
1024×768
[XGA]
48.3KHz 60Hz
56.4KHz 70Hz
57.7KHz 72Hz
60KHz 75Hz
1280×768
[HD720]
44.7KHz 60Hz
56.4KHz 75Hz
1280×768
[WXGA]
47.7KHz 60Hz
56KHz 70Hz
60.1KHz 75Hz
1280×1024
[SXGA]
64KHz 60Hz
74.6KHz 70Hz
80KHz 75Hz
1600×1280
[UXGA]
75KHz 60Hz
87.5KHz 70Hz
1920×1080
[フルHD]
67.2KHz 60Hz

デジタル
表示モード 周波数
480i 60Hz
576i 50Hz
720P 50/60Hz
1080i 50/60Hz
1080P 50/60Hz


型番 商品名 価格
ADM01 VESA 75x75mm/100x100mm対応 角度固定型壁掛け金具 3,350円(税別)
3,685円(税込)
ADM02 VESA 75x75mm/100x100mm対応 角度調節型壁掛け金具 生産終了
■  外形寸法図
