1.1インチ対応テレセントリックレンズ
光学倍率0.6× WD160mm ストレート／同軸落射
High Resolution Telecentric Lens For 1.1inchi Image Format
TPC06-HMS160-VIE-FIL/TPC06-HMS160D-VIE-FIL
TPC(TOKYO PARTS CENTER)
■限りなく0に近い ディストーションレスを追求
無収差を設計コンセプトとして、画像の歪みを排除しました。
InspectionSceneにおいて、ディストーション補正を考慮する必要がありません。
■ソフト側の負担を軽減する ハイコントラスト設計
設計精度を高めて、コントラストを向上させました。
白黒の明暗がスッキリして画像認識出来ます。
■少ないレンズで低コスト化を実現 コンパクト＆リーズナブル
小型設計なので、装置やその他の周辺部品の設計もコンパクトに出来ます。
高性能を維持したままレンズ枚数を減らし、切削部品の共通化設計を行いました。
■テレセントリックレンズのバリエーション
全シリーズがマシンビジョン対応型です。
標準的な固定倍率をランナップし、WDについてもショート、ミドル、ロングとバリエーション豊富になっています。 照明方式も同軸落射タイプ、ストレートタイプにより様々なInspectionSceneに対応可能です。
■ センササイズ：1.1インチ、イメージサークル；φ17.6mm、ピクセルピッチ：3.45µm/pix
■ Cマウントでの高精度検査に最適
■ WD:160mmを確保し、複数の照明組み合わせによる画像最適化が可能
■ 絞り可変により、もっとも使いやすい条件設定が可能
■ メガピクセル対応(3.45µm/pix〜)
■  高解像度1.1インチ対応テレセントリックレンズ WD160 光学倍率0.6x 【1.1、1、2/3、1/1.8、1/2、1/3インチ対応】
型　名 TPC06-HMS160-VIE-FIL TPC06-HMS160D-VIE-FIL
種 別 Straight/Coax ストレート（同軸落射無し） 同軸落射対応
光学倍率 Magnification 0.6×
ＷＤ 160.1mm
被写界深度 Depth of field 1.9mm 〜 11.11mm （許容錯乱円径40µmで算出した計算値）
分解能 Resolution 9.6µm 〜 55.9µm （波長550nmで算出した理論分解能）
NA 0.035 〜 0.006
有効F値 Effective F No 8.5 〜 54
TVディストーション TV Distortion +0.003%
質量 Weight 358g 360g
適合カメラ Sensor Size(max.) 1.1型
マウント Mount Cマウント
フィルタねじ Filter Size M55 P0.75
外径寸法 External Dimensions φ58mm x 160.1mm
視野(V×H) Field of View 1.1型：20mm x 20mm  1型：16mm x 21.3mm  2/3型： 11mm x 14.7mm
1/1.8型：8.87mm x 11.97mm  1/2型：8mm x 10.7mm  1/3型：6mm x 8mm
価格 Price 230,000円(税別)／253,000円(税込) 235,000円(税別)／258,500円(税込)
◆ご注文はショップ（光マート)へ→TPC06-HMS160-VIE-FIL／ TPC06-HMS160D-VIE-FIL

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

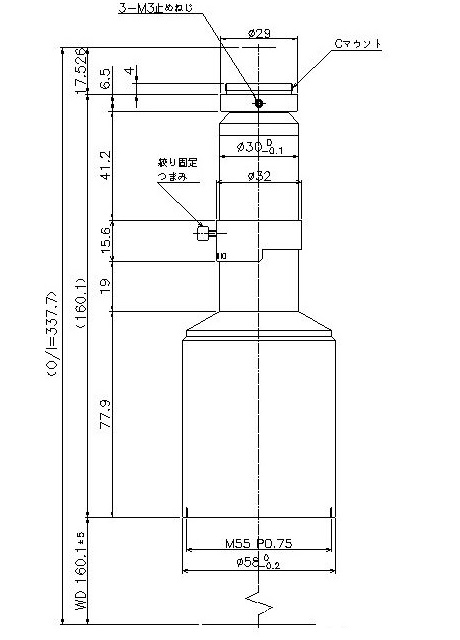

TPC06-HMS160-VIE-FIL

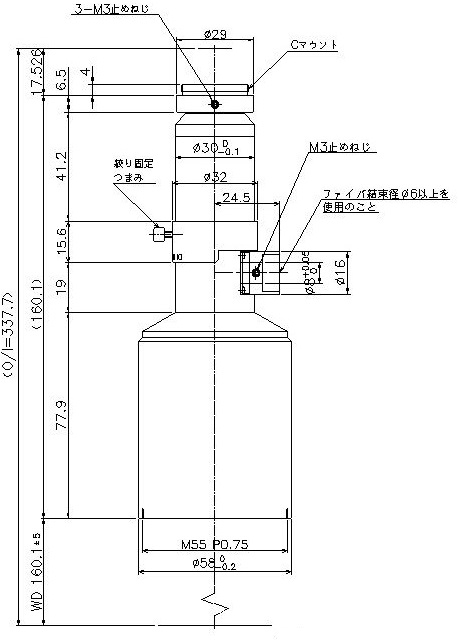

TPC06-HMS160D-VIE-FIL
■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
●お問合せ→
