1/3インチメガピクセル対応両側テレセントリックレンズ　光学倍率0.1725× WD108.2mm
Megapixel Bilateral Telecentric Lens For 1/3inch Image Format
TCL01725-M/TCL01725-F
OPTART
テレセントリックレンズ  解像力が維持される被写界深度内でサイズ変動の無いことが最大の特徴。
■両側テレセントリックレンズ
■メガピクセルセンサー対応
■最大イメージサイズ1/3インチ対応
■全機種でストレートタイプと同軸落射タイプを用意
■同軸落射タイプは被写体へ均一な光をに照射
■可変絞りにより被写界深度の調整可能（深い被写界深度を実現）
■低光学ディストーションを実現
■  メガピクセル対応両側テレセントリックレンズ 光学倍率0.1725× WD108.2mm 【1/3、1/4インチ対応】
型　名 TCL01725-M TCL01725-F
種 別 （ストレート/同軸） ストレート（同軸落射無し） 同軸落射対応
光学倍率 0.1725×
光学的分解能 23.3µm
有効Fナンバー 5.0〜23.0
N.A. 0.0188〜0.00375
被写界深度 最小錯乱円40μm 16.10mm
OPTART計算式 4.14
ディストーション 光学 0.03％
ＴＶ 0.00％
物像間距離 315.36mm
作動距離(WD) 108.2mm
重量 390g 525g
適合カメラ Sensor Size(max.) 1/3型以下
マウント Mount Cマウント
視野(V×H) 1/3型：20.9mm×27.8mm
価格 Price お問合せ下さい お問合せ下さい
◆ご注文･販売価格はこちらへ→お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

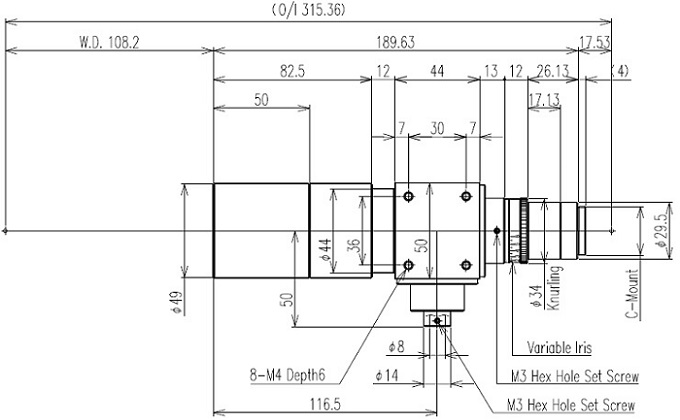

TCL01725-M

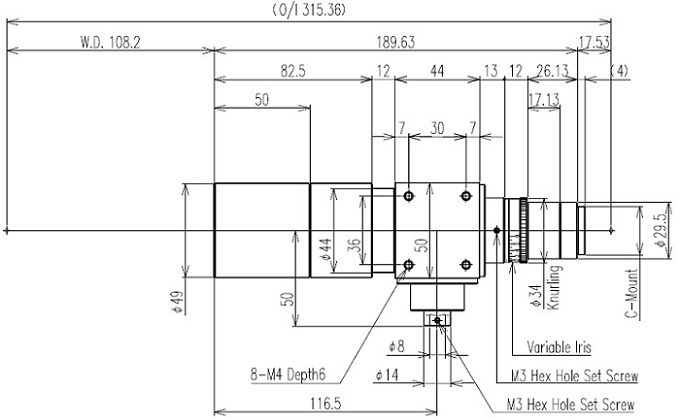

TCL01725-F
■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
