12倍マクロズームレンズ（手動ズーム）
MacroZoom Lens
AZ10-T(MZM-10)
|
|
|
 |
■ズーム比12倍（0.83×〜10×）
マクロズームレンズ最高の12倍ズームを採用、高水準のレンズ技術により、低倍率から高倍率まで安定した高画質を実現します。
■3種類の対物レンズで幅広い倍率領域を確保
ハイパワーな12倍ズームレンズと倍率の異なる5種類の対物レンズを組み合わせることにより、
幅広い倍率領域（光学1.25×〜50×）をカバー、
3種類の対物レンズの中から用途にあった倍率・作動距離(W.D.)をお選び頂けます。
■同軸落射照明を標準装備
同軸落射照明により、平面に微細な凹凸や模様のある被写体に対して明暗をつけ、
観察映像を立体的に見せる効果があります。（透過・リング照明等も使用可能）
■軽量・コンパクト
小型軽量により、装置搭載の自由度が向上。活用するシーンが一層広がります。
|
|
|
●MZM-10：510,000円＋対物レンズ(AZC-15：146,000円／AZC-30：373,000円／AZC-50：169,000円)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|

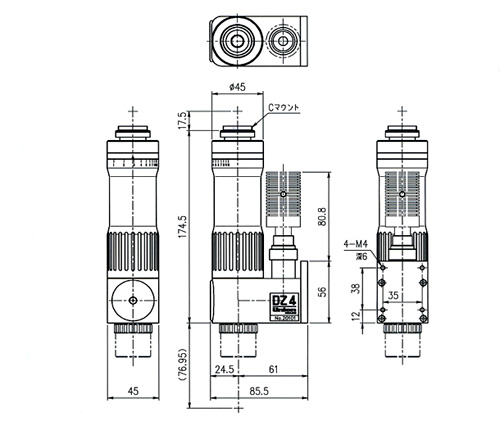

| レンズ仕様 |
| 型番 |
MZM-10 |
| 補正方式 |
無限遠補正 |
| ズーム比 |
12倍 |
| 像サイズ |
φ8mm(1/2型カメラ対応、Cマウント付) |
| 鏡筒全長 |
174.5mm |
| 質量 |
900g(カメラ・照明部・対物レンズ除く) |
| 照明 |
同軸落射照明付き |
|
|
|
|
|
| ■ 対物レンズ AZCシリーズ |
|
|
| 型名 |
光学倍率 |
TVモニター倍率 |
N.A. |
W.D. |
分解能 |
焦点深度 |
質量 |
| AZC-15 |
1.25〜15× |
59〜710× |
0.03〜0.2 |
46.2mm |
11.18〜1.68μm |
±305.56〜6.88μm |
150g |
| AZC-30 |
2.5〜30× |
118〜1421× |
0.06〜0.36 |
35.25mm |
5.59〜0.93μm |
±76.392.12μm |
396g |
| AZC-50 |
4.16〜50× |
197〜2368× |
0.1〜0.45 |
14mm |
3.36〜0.75μm |
±27.50〜1.36μm |
250g |
|
※TVモニター倍率：1/2型CCDカメラ、19型TVモニター使用時
|
|

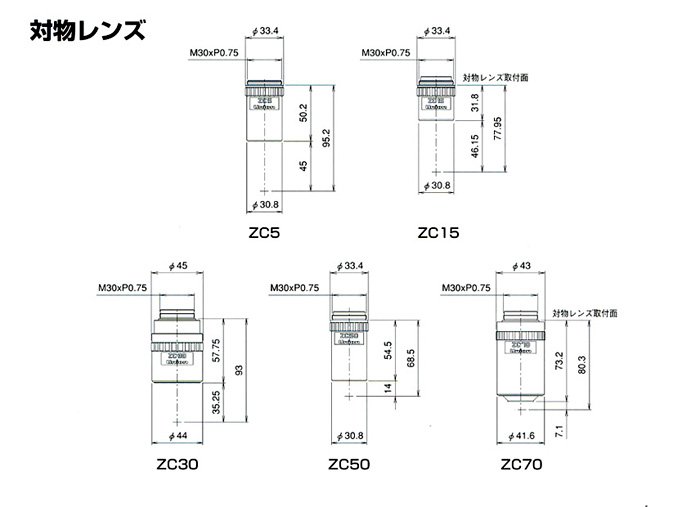

★対物レンズ図面★
|
| ZC15を使用した場合の視野範囲（H×V）（実測値） |
| ズーム倍率 |
1/2" 視野(mm) |
1/3" 視野(mm) |
1/4" 視野(mm) |
| 0.83× |
5.38×4.04 |
3.5×2.63 |
2.75×2.06 |
| 1× |
4.4×3.3 |
2.92×2.19 |
2.29×1.72 |
| 2× |
2.2×1.65 |
1.43×1.07 |
1.12×0.84 |
| 3× |
1.44×1.08 |
0.95×0.71 |
0.73×0.55 |
| 4× |
1.1×0.83 |
0.72×0.54 |
0.54×0.41 |
| 5× |
0.89×0.67 |
0.56×0.42 |
0.44×0.33 |
| 6× |
0.72×0.54 |
0.45×0.34 |
0.38×0.29 |
| 7× |
0.62×0.47 |
0.42×0.32 |
0.32×0.24 |
| 8× |
0.55×0.41 |
0.36×0.27 |
0.29×0.22 |
| 9× |
0.5×0.38 |
0.32×0.24 |
0.24×0.18 |
| 10× |
0.45×0.34 |
0.29×0.22 |
0.22×0.17 |
|
|
|
