MagniStar 両側テレセントリックレンズ 0.051x
MagniStar Bi-Telecentric Lenses 0.051x
1-23723
NAVITAR

5Mカメラ対応両側テレセントリックレンズシリーズ｢MagniStar｣は、高分解能、低ディストーションを実現、
2/3”カメラに対応し、ピクセルサイズ3.5μmに最適化された設計となっています。

■両側テレセントリック光学系

物体距離が変化しても撮像倍率が変わらないことで、倍率誤差が非常に少なく、寸法測定および形状検査に最適

■2/3インチ5メガピクセルカメラに対応

カメラ最大適合サイズ2/3”、500万画素・ピクセルサイズ3.5μmへ対応

■主な用途はFPD、基板、自動車部品、その他大型ワークの検査・計測

主なアプリケーション：寸法測定、フラットパネル検査、曲面検査および自動車部品等の大きな対象物の撮像

◆ご注文はショップ（光マート)へ→生産終了・完売

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

型　名 Part #		1-23723
光学倍率 Magnification		0.051×
イメージサイズ Image Diagonal		11mm（2/3”Format）
作動距離 WD Working Distance		529.7mm
バックフォーカス Back Focus Distance		46.107mm
有効F値 WORKING F/#		8
絞り範囲 SYSTEM F/# RANGE		7.7-22
テレセントリシティ Telecentricity		0.03°
歪曲収差 F tanθ Distortion		0.02％
焦点深度 Field Depth		260mm
視野範囲 Field of View(FOV)	2/3" Sensor	172.5mm x 129.4mm
	1/1.8" Sensor	140.7mm x 104.3mm
	1/2" Sensor	125.5mm x 94.1mm
	1/3" Sensor	94.1mm x 70.6mm
MTF		＞51% @70lp/mm ACROSS THE FIELD
CTF		＞63% @70lp/mm ACROSS THE FIELD
Image NA		0.0614
Object NA		0.00315
マウント仕様 Mounting Threads		C-Mount
透過率 AVG.Transmittance From 460-630nm		96％
全長 Length		630.2mm

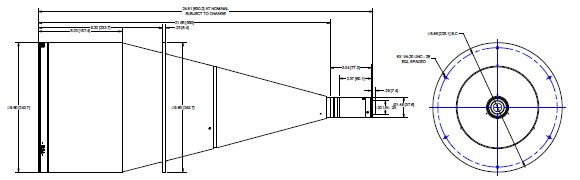

図面（PDF）
