工業用途向け 16倍電動ズームレンズ
S16X9.5M
SPACECOM

■2/3インチカメラへ対応

工業用途に最適なスペックです

■高倍率・ズーム比16倍

焦点距離f=9.5mm～152mm　低倍率～高倍率まで広範囲をサポートします

Day＆Night対応では無いため．．．
・可視域と近赤外域でピントがズレ発生するので、切替時に再度ピント調整が必要です。
・日中屋外で使用する場合、赤外光カットフィルターが必要となります。

◆S16X9.5M 価格：292,500円(税別)／321,750円（税込）ご注文はこちらへ→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

レンズ仕様
型番		S16X9.5M
焦点距離		9.5～152mm（ズーム比：16倍）
最大口径比		f=9.5～110mmにて1:1.8，f=152mmにて1:2.3
絞り		F1.8～Close
包括角度		49.7°×38.3°～3.3×2.5°(2/3インチ)
最大画面寸法		8.8mm×6.6mm（φ11mm） 2/3インチ～1/3インチ
至近距離		1.0m（前球面より） MACROにて22mm
最近接の撮影範囲		f=9.5mm：92.6×69.5cm、f=152mm：5.8×4.4cm、MACRO：8.1×5.9cm
バックフォーカス		20.15mm（in Air）
フランジバック		17.526mm
操作方法	ズーム	モーター駆動（DC±6.4V，Max80mA 動作スピード（全域）約9sec.
	フォーカス	モーター駆動（DC±6.4V，Max80mA 動作スピード（全域）約17sec.
	アイリス	モーター駆動（DC±6.4V，Max50mA 動作スピード（全域）約2.5sec.
作動温度範囲		-10℃～+50℃
マウント		Cマウント（レンズ姿勢調整可能）
フィルターネジ径		86mmP1.0
外形サイズ		120.5×100×171.6mm
重量		約1.5Kg
価格		定価：325,000円（税別）→販売価格： 292,500円（税別）

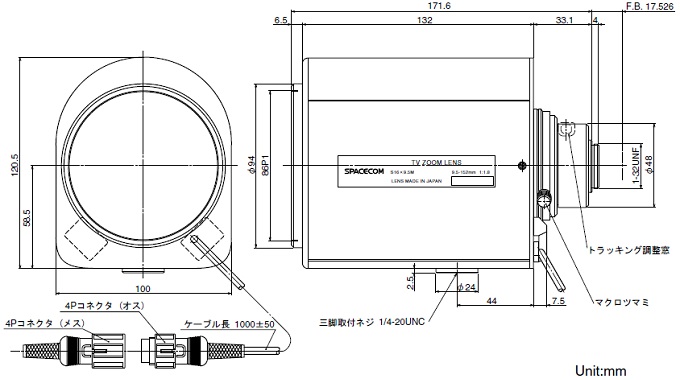

【外観図】

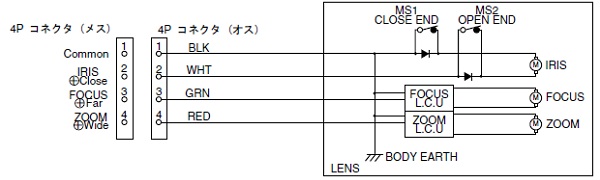

【回路図】
