5メガピクセル対応 画像処理用レンズ
For Machine Vision 5Mega-Pixel Lens
FL-CC0814-5M/FL-CC1614-5M /FL-CC2514-5M
FL-CC5028A-5M02/FL-CC5028A-5M035
RICOH
|
|
|
 |
■画像処理用5メガピクセル対応のFAレンズf=8〜50mmの5機種をラインナップ
■歪みの非常に少ない画像で、画像計測分野にも最適です
■ウェハー、チップマウンタ、基板実装などの大きな被写体を、周辺まで高精細な画像として取り込み、
検査、パターンマッチング、アライメントなどに最適です
■外径Φ43 mmでありながら5メガピクセル対応でF1.4と明るい光学系備
■周辺光量の低下を極力抑え周辺まで高解像度な画像を得られます
|
|
|
◆ご注文･販売価格はお問合せ下さい |
|
|
|
▶▶▶
超高解像・高コントラスト
◆画素ピッチ3.45μmの2/3型、500万画素CCDカメラに対応。中心から周辺部まで140[lp/mm]の高分解能を実現しています。
◆周辺で解像力の低下が少なくコントラストの高い鮮鋭な画像が得られます。
▶▶▶
外径Φ42mmの小型設計。製品ばらつきのミニマム管理
◆多くの5メガピクセルカメラで採用されている44mm角の筐体に合わせ、外径をΦ43mmまでに抑え小型化を実現。装置への取組などに最適。
◆一眼レフカメラ用レンズ培った新製造技術の採用により、製品個々のバラつきのミニマム管理を導入。
▶▶▶
極小の光学ディストーション
◆対角辺での光学ディストーションはFL-CC2514-5M 、FL-CC1614-5Mともに1%未満。TVディストーションでは0.2%未満に抑えています。
◆歪の非常に少ない画像で、画像計測分野にも最適です。
▶▶▶
周辺まで明るいレンズ
◆外径Φ43mmでありながら5メガピクセル対応でF1.4と明るい光学系。
◆周辺光量の低下を極力抑え周辺まで明るく高解像な画像を得られます。
◆広角レンズでありながら、絞り開放で周辺光を70％（対角辺）まで引き上げ周辺まで明るくクリアな画像が得られます。
|
|
|

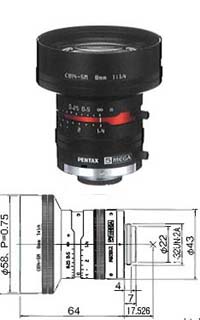

| ■FL-CC0814-5M
5メガピクセル対応レンズ f=8mm F1.4〜16 |
|
| FL-CC0814-5M |
| 画面サイズ |
1/4型、1/3型、1/2型、2/3型 |
| 焦点距離 |
8.0mm |
| 絞り範囲 |
F1.4〜16 |
| 水平画角 |
2/3型 |
57.8° |
| 1/2型 |
43.2° |
| 1/3型 |
32.9° |
| 1/4型 |
24.8° |
| 至近距離 |
0.1m |
| バックフォーカス |
11.5mm |
| フィルターサイズ |
φ58 P=0.75mm |
| 外観寸法 |
φ60.8×64mm |
| 質量 |
260g |
| マウント |
C |
| 価格 |
要問合せ |
|
|
|
|
| ■FL-CC1614-5M
5メガピクセル対応レンズ f=16mm F1.4〜16 |
|
| FL-CC1614-5M |
| 画面サイズ |
1/4型、1/3型、1/2型、2/3型 |
| 焦点距離 |
16.0mm |
| 絞り範囲 |
F1.4〜16 |
| 水平画角 |
2/3型 |
30.8° |
| 1/2型 |
22.7° |
| 1/3型 |
17.1° |
| 1/4型 |
12.9° |
| 至近距離 |
0.1m |
| バックフォーカス |
11.5mm |
| フィルターサイズ |
φ40.5 P=0.5mm |
| 外観寸法 |
φ42×47mm |
| 質量 |
140g |
| マウント |
C |
| 価格 |
要問合せ |
|
|
|
|
| ■FL-CC2514-5M
5メガピクセル対応レンズ f=25mm F1.4〜16 |
|
| FL-CC2514-5M |
| 画面サイズ |
1/4型、1/3型、1/2型、2/3型 |
| 焦点距離 |
25.0mm |
| 絞り範囲 |
F1.4〜16 |
| 水平画角 |
2/3型 |
19.9° |
| 1/2型 |
14.6° |
| 1/3型 |
11.0° |
| 1/4型 |
8.2° |
| 至近距離 |
0.1m |
| バックフォーカス |
12.3mm |
| フィルターサイズ |
φ40.5 P=0.5mm |
| 外観寸法 |
φ42×40mm |
| 質量 |
115g |
| マウント |
C |
| 価格 |
要問合せ |
|
|
|
|

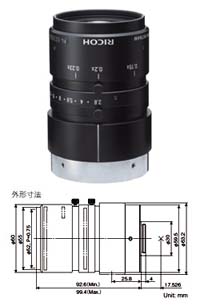

| ■FL-CC5028A-5M02
5メガピクセル対応レンズ f=50mm F2.8〜22 |
|
| FL-CC5028A-5M02 |
| 画面サイズ |
1/4型、1/3型、1/2型、2/3型 |
| 焦点距離 |
50.0mm |
| 絞り範囲 |
F2.8〜22 |
| 倍率 |
0.15〜0.23X |
| 水平撮影範囲 |
2/3型 |
59〜38mm |
| 1/2型 |
43〜28mm |
| 1/3型 |
32〜21mm |
| 1/4型 |
24〜16mm |
| 撮影距離 |
361〜242mm |
| バックフォーカス |
30.43〜34.54mm |
| フィルターサイズ |
φ52 P=0.75mm |
| 外観寸法 |
φ63.2×92.6mm |
| 質量 |
560g |
| マウント |
C |
| 備考 |
フォーカス/アイリスロックレバー付 |
| 価格 |
要問合せ |
|
|
|
|

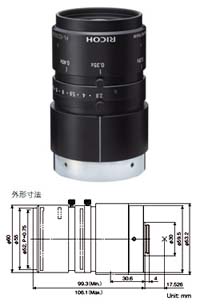

| ■FL-CC5028A-5M035
5メガピクセル対応レンズ f=50mm F2.8〜22 |
|
| FL-CC5028A-5M035 |
| 画面サイズ |
1/4型、1/3型、1/2型、2/3型 |
| 焦点距離 |
50.0mm |
| 絞り範囲 |
F2.8〜22 |
| 倍率 |
0.28〜0.4X |
| 水平撮影範囲 |
2/3型 |
31〜22 mm |
| 1/2型 |
23〜16mm |
| 1/3型 |
17〜12mm |
| 1/4型 |
13〜9mm |
| 撮影距離 |
201〜146mm |
| バックフォーカス |
37.16〜43.29mm |
| フィルターサイズ |
φ52 P=0.75mm |
| 外観寸法 |
φ63.2×99.3mm |
| 質量 |
580g |
| マウント |
C |
| 備考 |
フォーカス/アイリスロックレバー付 |
| 価格 |
要問合せ |
|
|
|
|
