1インチ対応 SWIR(近赤外)レンズ f=25mm
SWIR (Short Wave Infrared) Lenses series
AZURE-NV2514SWIR
メーカー:AZURE Photonics
 SWIR(近赤外)帯域900nm〜1700nmを透過
900nm〜1700nmで光学設計・コーティング
 1インチ ピクセルピッチ8.33μmへ対応
1インチ2メガピクセル、2/3インチ1.2メガピクセル、1/2インチVGAに最適
 赤外透過による非破壊検査に最適
用途に応じたIR照射装置、IR対応カメラ、フィルターの組合せにより、 製品や部品、食品等の非破壊検査が可能


◆AZURE-NV2514SWIR 価格:105,000円(税別)/115,500円(税込)
ご注文→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 1″
解像度(Resolution) 8.33μm
焦点距離(Focal Length) f=25mm
バックフォーカス(Back Focus) 12.08mm
F値(F/ No.) F1.4−F22
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-0.15%
レンズ有効径(Lens Effective Diameter) Front:φ29.54、Back:φ19.5
有効照度(Relative Illuminate) 50%
全長(TTL) 65.5mm
設計波長(Design Wavelength) 900〜1700nm(Coating:800〜1700nm)
画角
F.O.V(D×H×V)
1″ 36°×27.8°×21°
2/3″ 24.81°×19.96°×15.04°
1/2″ 18.18°×14.59°×10.97°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.3m〜∞
作動距離(Optimum Working Distance) 0.42m

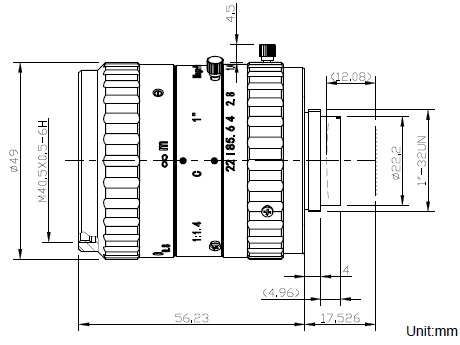

外形寸法(Dimention) φ49.0×56.23mm
重量(Weight) 270.1g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 9-7
主光線入射角度(CRA) 4.16°
フィルターネジ径(Filter Thread) M40.5×P0.5

■ 光学設計(Optical Design Report) WD=420mm

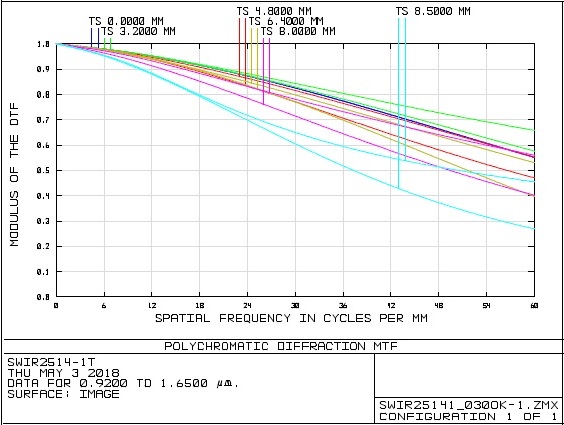

MTF1

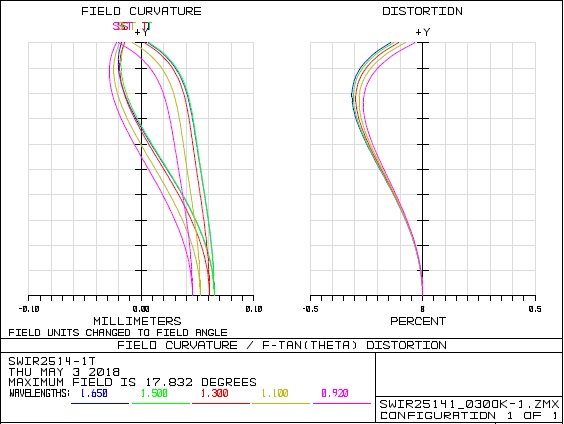

Field Curvature & Distortion

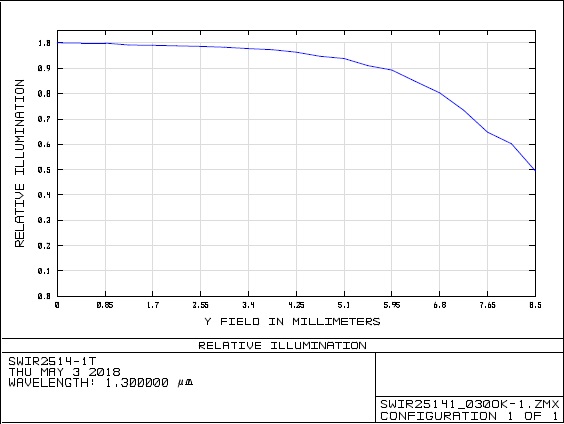

Relative Illumination

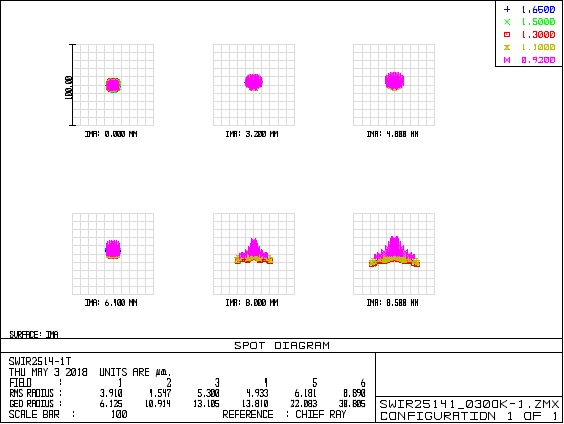

Spot Diagram

 可視カットフィルター 700nm以上透過  → 詳細ページ
OF-R70-225 (M22.5P0.5) 〜OF-R70-490 (M49P0.75)
 可視カットフィルター 800nm以上透過  → 詳細ページ
OF-R80N-225 (M22.5P0.5) 〜OF-80N-490 (M49P0.75)
