1.1インチ 12メガピクセル対応マシンビジョン単焦点レンズ f=50mm
12 Megapixel Fixed Focal Lens for MachineVision
AZURE-7526ML12M
メーカー：AZURE Photonics
■1.1インチ12メガピクセル（3.45μｍピクセルピッチ）へ対応
2/3インチ 10メガピクセル、1/1.8インチ 6メガピクセル、1/2インチ 5メガピクセル、
1/3インチ 3メガピクセル、の撮像素子に最適
■高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
■フローティング機構採用
至近距離〜∞まで全域で高画質を提供
■小型・軽量・低価格を実現
コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現


◆AZURE-7526ML12M 価格：67,650円(税込) ご注文はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-7526ML12M
イメージャーサイズ(Image Format) 1.1″
解像度(Resolution) 150lp/mm（12MP）
焦点距離(Focal Length) f=75mm
バックフォーカス(Back Focus) 15.76mm
F値(F/ No.) F2.6
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-0.35%
レンズ有効径(Lens Effective Diameter) Front：φ27.29、Back：φ15.9
有効照度(Relative Illuminate) 87.5％
全長(TTL) 91-123.1mm
画角
F.O.V(D×H×V)		 1.1″ 7.53°×6.05°×4.65°
2/3″ 4.80°×3.96°×3.12°
1/2″ 3.65°×3.04°×2.43°
撮影距離(Suitable Distance) 0.3m〜∞
設計波長(Design Wavelength) 400〜700nmCoating：400〜900nm）
レンズマウント(Mount) C
フィルターネジ径(Filter Thread) M34×P0.5

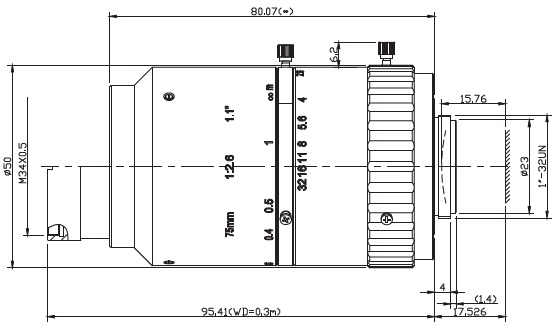

外形寸法(Dimention) φ50×95.41mm
重量(Weight) 270g
動作温度(Operating Temperature) −20℃〜＋65℃
レンズ構成(Lens Construction) 11-7
主光線入射角度(CRA) 7.48°

■ 光学設計（Optical Design Report） WD=350mm

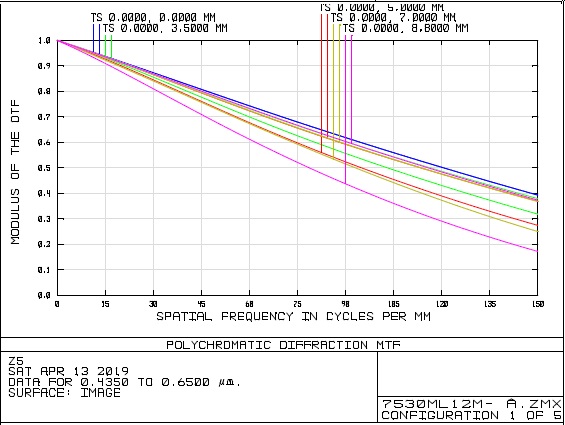

MTF

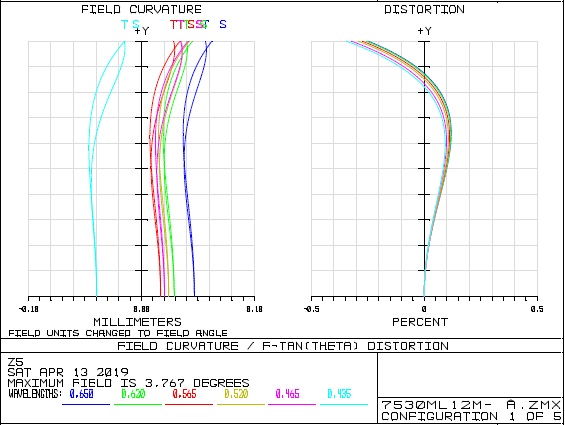

Field Curvature ＆ Distortion

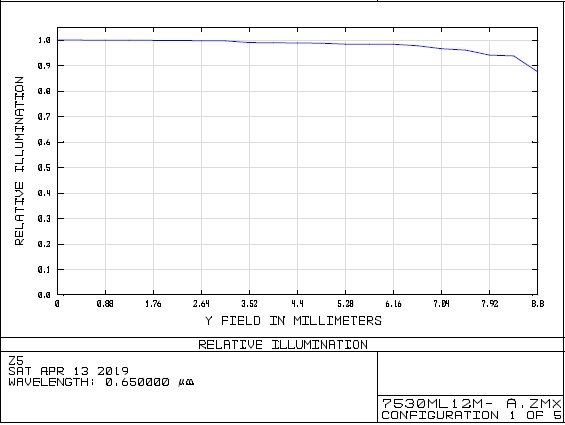

Relative Illumination

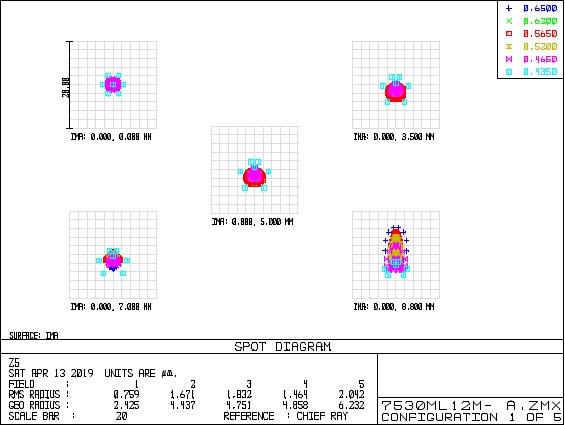

Spot Diagram
