3M対応バリフォーカルレンズ
Mega-Pixel Vari-Focal Lenses
YV2.7x2.2SA-2 / YV2.8x2.8SA-2 / YV4.3x2.8SA-2 / YV3.3x15SA-2 / DV3.4x3.8SA-1
YV2.1x2.8SR4A-SA2 / YV2.7x2.2SA-SA2 / YV2.8x2.8SA-SA2 / YV4.3x2.8SA-SA2
YV3.3x15SA-SA2 / DV3.4x3.8SA-SA1
FUJINON

■3メガピクセルの光学性能で高画質の監視を実現
■幅広い用途へ対応するため、広角から望遠まで幅広い焦点距離をサポート
■小型・軽量設計によりドームカメラ内の使用にも最適
■高精度非球面レンズ、低分散ガラス、高屈折ガラスを駆使し、その光学性能を最大限に活かす構造設計

●手動アイリス

YV2.7x2.2SA-2 / YV2.8x2.8SA-2 / YV4.3x2.8SA-2 / YV3.3x15SA-2 / DV3.4x3.8SA-1

●オートアイリス

YV2.1x2.8SR4A-SA2 / YV2.7x2.2SA-SA2 / YV2.8x2.8SA-SA2 / YV4.3x2.8SA-SA2 / YV3.3x15SA-SA2 / DV3.4x3.8SA-SA1

◆ご注文･販売価格はこちらへ→光マート

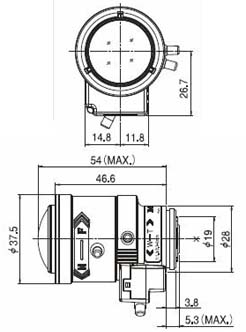

■ YV2.7x2.2SA-2	3メガピクセル対応レンズ f=2.2～6.0mm 手動アイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			2.2～6(2.7x)
絞り範囲			F1.3～Close
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		手動
画角 (H×V)	1/3型	WIDE	120ﾟ00'×91ﾟ36'
		TELE	46ﾟ26'×34ﾟ59'
	1/4型	WIDE	91ﾟ36'×69ﾟ21'
		TELE	34ﾟ59'×26ﾟ18'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	1075×638
		TELE	266×196
	1/4型	WIDE	638×429
		TELE	196×145
バックフォーカス(空気換算長)(mm)			7.70
射出瞳位置(結像面より)(mm)			－452
フィルタ径(mm)			－
マウント			CS
質量(g)			55

販売価格：26,200円(税別)

生産終了・販売終了

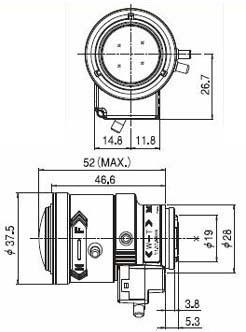

■ YV2.8x2.8SA-2	3メガピクセル対応レンズ f=2.8～8.0mm 手動アイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			2.8～8(2.8x)
絞り範囲			F1.2～Close
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		手動
画角 (H×V)	1/3型	WIDE	100ﾟ00'×73ﾟ45'
		TELE	35ﾟ03'×26ﾟ18'
	1/4型	WIDE	73ﾟ45'×54ﾟ49'
		TELE	26ﾟ18'×19ﾟ44'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	744×468
		TELE	197×146
	1/2型	WIDE	468×323
		TELE	146×108
バックフォーカス(空気換算長)(mm)			7.70
射出瞳位置(結像面より)(mm)			134
フィルタ径(mm)			－
マウント			CS
質量(g)			50

販売価格：21,400円(税別)

生産終了・販売終了

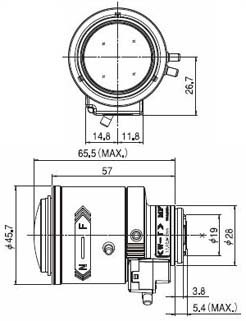

■ YV4.3x2.8SA-2	3メガピクセル対応レンズ f=2.8～12mm 手動アイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			2.8～12(4.3x)
絞り範囲			F1.4～Close
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		手動
画角 (H×V)	1/3型	WIDE	100ﾟ02'×74ﾟ03'
		TELE	23ﾟ26'×17ﾟ36'
	1/4型	WIDE	74ﾟ03'×55ﾟ06'
		TELE	17ﾟ36'×13ﾟ13'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	753×476
		TELE	131×98
	1/4型	WIDE	476×329
		TELE	98×73
バックフォーカス(空気換算長)(mm)			7.70
射出瞳位置(結像面より)(mm)			455
フィルタ径(mm)			－
マウント			CS
質量(g)			80

販売価格：19,200円(税別)

販売終了

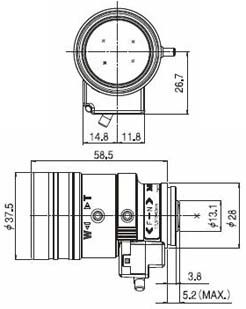

■ YV3.3x15SA-2	3メガピクセル対応レンズ f=15～50mm 手動アイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			15～50(3.3x)
絞り範囲			F1.5～Close
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		手動
画角 (H×V)	1/3型	WIDE	18ﾟ08'×13ﾟ34'
		TELE	5ﾟ35'×4ﾟ12'
	1/4型	WIDE	13ﾟ34'×10ﾟ10'
		TELE	4ﾟ12'×3ﾟ10'
フォーカス範囲(前玉面より)(m)			∞～0.8
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	271×202
		TELE	87×66
	1/4型	WIDE	202×151
		TELE	66×49
バックフォーカス(空気換算長)(mm)			MIN.7.7
射出瞳位置(結像面より)(mm)			-36
フィルタ径(mm)			－
マウント			CS
質量(g)			60

販売価格：24,600円(税別)

生産終了・販売終了

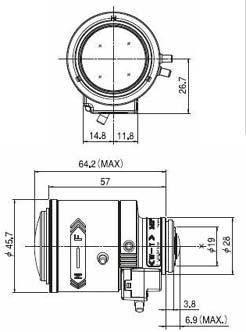

■ DV3.4x3.8SA-1	3メガピクセル対応レンズ f=3.8～13mm 手動アイリス 1/2インチ・1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			3.8～13(3.4x)
絞り範囲			F1.4～Close
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		手動
画角 (H×V)	1/2型	WIDE	97ﾟ34'×71ﾟ47'
		TELE	28ﾟ23'×21ﾟ18'
	1/3型	WIDE	71ﾟ47'×53ﾟ25'
		TELE	21ﾟ18'×15ﾟ59'
	1/4型	WIDE	53ﾟ15'×39ﾟ41'
		TELE	15ﾟ59'×11ﾟ59'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/2型	WIDE	719×452
		TELE	170×126
	1/3型	WIDE	452×313
		TELE	126×94
	1/4型	WIDE	313×225
		TELE	94×70
バックフォーカス(空気換算長)(mm)			10.60
射出瞳位置(結像面より)(mm)			461
フィルタ径(mm)			－
マウント			C
質量(g)			80

販売価格：34,200円(税別)

販売終了

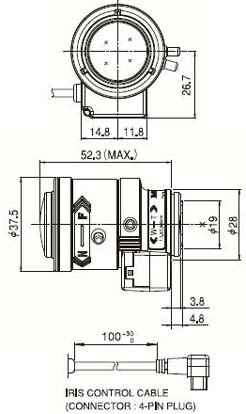

■ YV2.1x2.8SR4A-SA2	3メガピクセル対応レンズ f=2.8～6mm DCアイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			2.8～6(2.1x)
絞り範囲			F1.3～T360(F360相当)
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		自動(DCタイプ)
画角 (H×V)	1/3型	WIDE	101ﾟ11'×74ﾟ10'
		TELE	46ﾟ58'×35ﾟ09'
	1/4型	WIDE	74ﾟ10'×54ﾟ58'
		TELE	35ﾟ09'×26ﾟ19'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	758×470
		TELE	270×197
	1/3型	WIDE	470×323
		TELE	197×145
バックフォーカス(空気換算長)(mm)			9.03
射出瞳位置(結像面より)(mm)			-222
フィルタ径(mm)			－
マウント			CS
質量(g)			55
アイリスコイル抵抗			Drive Coil 190Ω Damping Coil 500Ω
消費電流			23mA(Max.) at DC4V

販売価格：47,600円(税別)

生産終了・販売終了

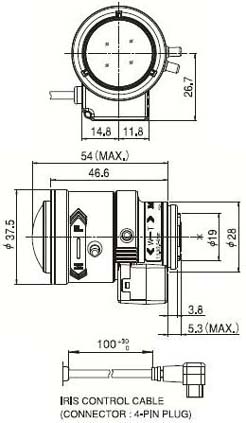

■ YV2.7x2.2SA-SA2	3メガピクセル対応レンズ f=2.2～6mm DCアイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			2.2～6(2.7x)
絞り範囲			F1.3～T360(F360相当)
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		自動(DCタイプ)
画角 (H×V)	1/3型	WIDE	120ﾟ00'×91ﾟ36'
		TELE	46ﾟ26'×34ﾟ59'
	1/4型	WIDE	91ﾟ36'×69ﾟ21'
		TELE	34ﾟ59'×26ﾟ18'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	1075×638
		TELE	266×196
	1/3型	WIDE	638×429
		TELE	196×145
バックフォーカス(空気換算長)(mm)			7.70
射出瞳位置(結像面より)(mm)			-452
フィルタ径(mm)			－
マウント			CS
質量(g)			55
アイリスコイル抵抗			Drive Coil 190Ω Damping Coil 500Ω
消費電流			23mA(Max.) at DC4V

販売価格：32,000円(税別)

生産終了・販売終了

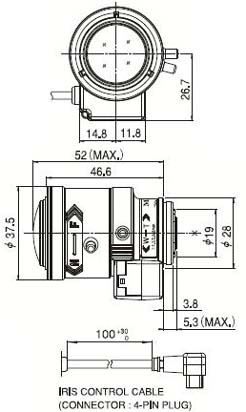

■ YV2.8x2.8SA-SA2	3メガピクセル対応レンズ f=2.8～8mm DCアイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			2.8～8(2.8x)
絞り範囲			F1.3～T360(F360相当)
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		自動(DCタイプ)
画角 (H×V)	1/3型	WIDE	100ﾟ00'×73ﾟ45'
		TELE	35ﾟ03'×26ﾟ18'
	1/4型	WIDE	73ﾟ45'×54ﾟ49'
		TELE	26ﾟ18'×19ﾟ44'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	744×468
		TELE	197×146
	1/4型	WIDE	168×323
		TELE	146×108
バックフォーカス(空気換算長)(mm)			7.70
射出瞳位置(結像面より)(mm)			314
フィルタ径(mm)			－
マウント			CS
質量(g)			50
アイリスコイル抵抗			Drive Coil 190Ω Damping Coil 500Ω
消費電流			23mA(Max.) at DC4V

販売価格：23,300円(税別)

ご購入は→光マート

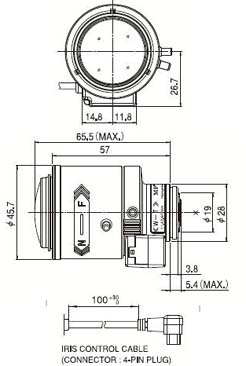

■ YV4.3x2.8SA-SA2	3メガピクセル対応レンズ f=2.8～12mm DCアイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			2.8～12(4.3x)
絞り範囲			F1.4～T360(F360相当)
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		自動(DCタイプ)
画角 (H×V)	1/3型	WIDE	100ﾟ02'×74ﾟ03'
		TELE	23ﾟ26'×17ﾟ36'
	1/4型	WIDE	74ﾟ03'×55ﾟ06'
		TELE	17ﾟ36'×13ﾟ13'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	753×476
		TELE	131×98
	1/3型	WIDE	476×329
		TELE	98×73
バックフォーカス(空気換算長)(mm)			7.83
射出瞳位置(結像面より)(mm)			455
フィルタ径(mm)			－
マウント			CS
質量(g)			80
アイリスコイル抵抗			Drive Coil 190Ω Damping Coil 500Ω
消費電流			23mA(Max.) at DC4V

販売価格：21,400円(税別)

ご購入は→光マート

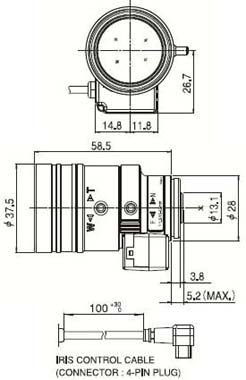

■ YV3.3x15SA-SA2	3メガピクセル対応レンズ f=15～50mm DCアイリス 1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			15～50(3.3x)
絞り範囲			F1.5～T360(F360相当)
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		自動(DCタイプ)
画角 (H×V)	1/3型	WIDE	18ﾟ08'×13ﾟ34'
		TELE	5ﾟ35'×4ﾟ12'
	1/4型	WIDE	13ﾟ34'×10ﾟ10'
		TELE	4ﾟ12'×3ﾟ10'
フォーカス範囲(前玉面より)(m)			∞～0.8
最近接時の撮影範囲 (H×V)(mm)	1/3型	WIDE	271×202
		TELE	87×66
	1/4型	WIDE	202×151
		TELE	66×49
バックフォーカス(空気換算長)(mm)			MIN.7.7
射出瞳位置(結像面より)(mm)			-36
フィルタ径(mm)			－
マウント			CS
質量(g)			60
アイリスコイル抵抗			Drive Coil 190Ω Damping Coil 500Ω
消費電流			23mA(Max.) at DC4V

販売価格：26,800円(税別)

生産終了・販売終了

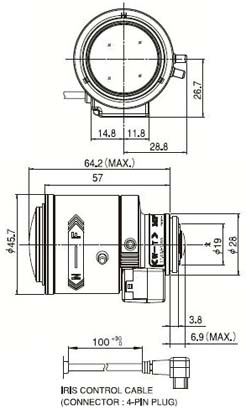

■ DV3.4x3.8SA-SA1	3メガピクセル対応レンズ f=3.4～15mm DCアイリス 1/2インチ・1/3インチ・1/4インチ対応

仕様
焦点距離(mm)			3.8～13(3.4x)
絞り範囲			F1.4～T360(F360相当)
操作方法	ズーム		手動
	フォーカス		手動
	アイリス		自動(DCタイプ)
画角 (H×V)	1/2型	WIDE	97ﾟ34'×71ﾟ47'
		TELE	28ﾟ23'×21ﾟ18'
	1/3型	WIDE	71ﾟ47'×53ﾟ25'
		TELE	21ﾟ18'×15ﾟ59'
	1/4型	WIDE	53ﾟ15'×39ﾟ41'
		TELE	15ﾟ59'×11ﾟ59'
フォーカス範囲(前玉面より)(m)			∞～0.3
最近接時の撮影範囲 (H×V)(mm)	1/2型	WIDE	271×202
		TELE	87×66
	1/3型	WIDE	202×151
		TELE	66×49
	1/4型	WIDE	313×225
		TELE	94×70
バックフォーカス(空気換算長)(mm)			10.60
射出瞳位置(結像面より)(mm)			461
フィルタ径(mm)			－
マウント			C
質量(g)			80
アイリスコイル抵抗			Drive Coil 190Ω Damping Coil 500Ω
消費電流			23mA(Max.) at DC4V

販売価格：34,800円(税別)

ご購入は→光マート
