GigE Visionカメラ Mシリーズ
1/2.3インチCMOS1,000万画素GigEカメラ
STC-MBA1002POE
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
|
|
|
|
■GigE Vision インターフェース
■PoE (Power Over Ethernet) 対応
■小型で堅牢性のあるボディ
■フルスキャン時の最大フレームレート:10.3 fps @ 10M 8bits
■CMOS ローリングシャッタ / グローバルリセットシャッタ
■最大 2,048 点の画素欠陥補正
■8bits,10bits,12bits 出力
|
|
|
| 仕 様 |
| 型式 |
STC-MBA1002POE(白黒） |
| 撮像素子 |
1/2.3″ 1,000万画素 プログレッシブ

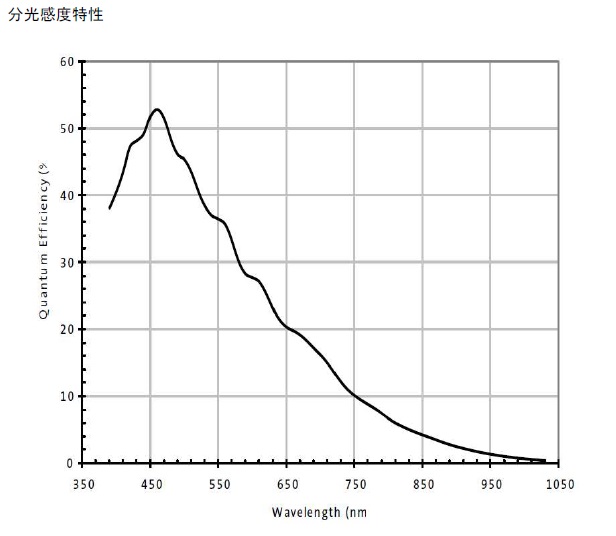

モノクロCMOS(MT9J003)→分光分布グラフ |
| シャッタタイプ |
ローリング |
| 有効画素数 |
3,856(H) × 2,464(V) |
| セルサイズ／撮像面積 |
1.67 (H) × 1.67 (V) µm／6.440 (H) × 4.115 (V) mm |
| フレームレート(フル解像度時) |
8bits: 10.3 fps |
| 動作モード |
エッジプリセット・トリガ / パルス幅トリガ / フリーラン (連続掃き出し) |
| インターフェース |
PoE: IEEE802.3af CLASS1 (1000BASE-T) |
| プロトコル |
GigE Vision 2.1 及びGenICam SFNC 2.4 準拠, IEEE1588 (PTP) 対応 |
| 入出力端子 |
1 入力 (opt isolated) / 1 出力 (opt isolated) / 1 入出力 (non-isolated, open collector) |
| 外形寸法 |
29(W) × 29(H) × 53(D) mm（コネクタ含まず） |
| 光学フィルター |
光学フィルタ無し |
| 材質 |
アルミニウム合金 |
| レンズマウント |
Cマウント |
| 外部接続コネクタ |
Ethernet コネクタ: RJ45 コネクタ
電源・信号コネクタ: HR10A-7R-6PB (ヒロセ製) 相当 |
| カメラ取付 |
M3 取り付けネジ穴: 上面に2 個
M3 取り付けネジ穴: 底面に4 個 |
|
 |
6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター：HR10A-7P6S
|
|
| ピン番号 |
信号名 |
入出力 |
信号電圧 |
| 1 |
POWER IN |
IN |
+10.8 〜 +26.4 Vdc |
| 2 |
絶縁入力(Line0) |
IN |
Low: +1.0 V 以下
High: +3.0 〜 +26.4 V
※絶縁入力と絶縁入出力共通端の電位差 |
| 3 |
非絶縁入出力(Line2) |
IN/OUT |
+3.0 〜 +26.4 V / Open Collector |
| 4 |
絶縁出力(Line1) |
OUT |
Open Collector |
| 5 |
絶縁入出力共通端 |
IN |
|
| 6 |
GND |
IN |
0 V |
|
|
|
|
■ACアダプタ（オプション）
|
 |
カメラを駆動するためのACアダプタです。
PoE構成でカメラを使用しない場合に必要となります。
マルチボルテージ（100 〜 240VAC）対応で、RoHS対応品となります。
|
| 型番 |
コネクタ |
入力 |
出力 |
税別価格 |
| UN310-6P-M |
6Pコネクタ：HR10A-7P-6S |
100-240VAC |
12V/1A |
生産終了 |
|
|
後継機：ACアダプター UA310-1210 ＋ 6Pコネクター付ケーブル CAB-CON-M
価格：10,600円（税別）
|
|
|
|
|
■ロックネジ付きGigEケーブル（オプション）
|
 |
FA分野でGigE Visionカメラをご使用頂く際に、
最適なロックネジ付きのケーブルをご用意しました。
ロボットケーブルで、3m 〜 15mまでの4種類を取りそろえております。
|
| 型番 |
名称 |
長さ |
税別価格 |
| CAB-GE-03-RB |
ロックネジ付きGigEケーブル3m |
3m |
8,800円 |
| CAB-GE-05-RB |
ロックネジ付きGigEケーブル5m |
10m |
13,500円 |
| CAB-GE-10-RB |
ロックネジ付きGigEケーブル10m |
10m |
16,500円 |
| CAB-GE-15-RB |
ロックネジ付きGigEケーブル15m |
15m |
24,500円 |
|
|
|
|
|
■トリポットマウント・三脚座（オプション）
|
 |
カメラを三脚ネジで固定する為のアダプタ(オプション)です。
|
| 型番 |
対象機種 |
備考 |
税別価格 |
| TP-KWA2 |
STC-MBS/MCS881POE
STC-MBS/MCS122BPOE |
|
5,500円 |
| TP-KWA |
Mシリーズ全般
※TP-KWA2の対象機種を除く |
|
5,500円 |
| TP-KWA-IEA |
底面からのセンサー中心位置がSシリーズのセンサー中心位置と同じ高さになります。 |
5,500円 |
|
|
|
|
|
|
