HD-SDI対応
Cマウント720pハイビジョンカメラ 1/3インチCCD |
|
STC-HD93SDI/STC-HD93SDI-CS |
|
 |
| ■ |
Cマウントの720pハイビジョンカラーカメラ |
| ■ |
HD-SDI出力 同軸BNCコネクター |
| ■ |
出力：720p(60Hz/59.94Hz/50Hz切り換え可 |
| ■ |
1/3型カラーCCDプログレッシブ 画素数：1280(H)×720(V) |
| ■ |
シャッター/ゲイン：オート/マニュアル |
| ■ |
ホワイトバランス：オート/マニュアル/プッシュ |
| ■ |
ガンマ補正：各種設定可能 |
| ■ |
リモートスイッチ/通信で制御可能ガンマ,画像反転,ラインマーカーシャドマウスク,OSD設定,画素欠陥補正 |
| ■ |
通信仕様：UART通信 |
|
|
◆通常販売価格：83,800円(税別)
ご注文はこちらへ |
|
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|
|
| 仕 様 |
| 型式 |
STC-HD93SDI |
STC-HD93SDI-CS |
| 撮像方式 |
プログレッシブ |
| 撮像素子 |
1/3インチ正方画素型SXGAカラーCCD |
| 有効画素数 |
1280(H)×720(V) |
| チップサイズ(mm) |
6.04(H)×4.00(V)mm |
| セルサイズ(μm) |
4.08(H)×4.08(V)μm |
| 最低被写体照度 |
5 Lux at F1.2 |
| 同期方式 |
内部同期 |
| 映像出力 |
HD-SDI (SMPTE292M準拠) YPbPr, 1280 (H) x 720 (V),
60 Hz / 59.94 Hz / 50 Hz 初期値：59.94Hz
|
| ALC機能 |
電子シャッタ／AGC連動(UART通信により設定可能) |
| シャッタースピード |
〜1/100,000秒(60Hz/59.94Hz時) ／ 〜1/83,947秒(50Hz時)
(UART通信により設定可能) |
| ゲイン |
AGC／固定ゲイン(0〜18.3dB) (UART通信により設定可能) |
| デジタルゲイン |
〜5.9866dB |
| γ |
0.30，0.45，0.50，060，0.70，0.80，0.90，1.0(UART通信により設定可能) |
| ホワイトバランス |
オートホワイトバランス／マニュアルホワイトバランス／プッシュホワイトバランス
(UART通信により設定可能) |
| ミラー反転 |
正像／左右ミラー映像(UART通信により設定可能) |
| DSPプリセット |
28種類のDSPプリセット(UART通信により設定可能) |
| ラインマーカー |
水平／垂直ラインマーカー
(UART通信により、色、幅及び位置は、水平・垂直個々に設定可能) |
| シャドウマスク |
水平／垂直シャドウマスク
(シャドウマスク縁取り)(UART通信により、シャドウマスクの濃度及び個々の位置が設定可能) |
| UART通信 |
+3.3V UART通信(3.5φステレオジャック)通信速度：38,400bps、19,200bps、9,600bps |
| OSD |
UART通信によるOSD表示可能/カラー選択可能 |
| 画素欠陥補正 |
静的補正(64点まで検出・補正可能) |
| 電源 |
入力電圧：DC+9〜15V(Typical:DC+12V) 消費電力：3.0W以下 |
| 外形寸法 |
40(W)×40(H)×45.8(D)mm (コネクター含まず) |
| 光学フィルター |
IRカットフィルター付き |
| レンズマウント |
Cマウント |
CSマウント |
| ビデオ出力 |
BNCコネクター |
| 外部制御 |
3.5φステレオピンジャックにSW BOAD接続 |
| UART通信 |
3.5φステレオピンジャック |
| カメラ操作ボタン |
プッシュボタン有り
初期設定(短押)：プッシュ・セット・ホワイトバランス(UART通信により設定可能)
初期設定(長押)：オート・ホワイトバランス(UART通信により設定可能) |
| カメラ取付 |
1/4"三脚取り付けネジ穴：上下面に各1個
M4取付ネジ穴・上下面に各4個 |
| 重量 |
約 120 g |
| 動作温度 |
0〜40℃ |
| 保存温度 |
-35〜65℃ |
| 耐振動 |
50g20z〜200Hz〜20Hz (5分/サイクル)、加速度10G、XYZ方向 各方向30分 |
| 耐衝撃 |
加速度38G、6ms(正弦半波)、XYZ方向 各方向3回 |
| 規制化学物質対応 |
RoHS対応 |
| 規格 |
EMS: EN61000-6-2、EMI: EN55011 |
|
|
|
| カメラ設定ファンクション(UART通信) |
| ALC |
ON ／ OFF |
| GAIN |
AUTO(000-255) ／ FIEXD(000-511) |
| SHTTER |
AUTO(000-255) ／ FIEXD(000-690) |
| GAMMA |
PRESET(default)，0.30，0.45，0.50，060，0.70，0.80，0.90，1.0 |
| OFFSET |
000-127 |
| CONTRAST |
000-128(default:128) |
| SHARPNESS |
H(0-15) ／ V(0-15) ／ Coring(0-63) |
| MIRROR |
ON ／ OFF |
| MANUAL WB |
R(000-1023) ／ G(000-1023) ／ B(000-1023) |
| GRAPHICS |
ON ／ OFF |
| LINE |
H.POS(000-720) SIZE(000-720) COLOR(Black,White,Red,Green,Blue,Cyan)
V.POS(000-720) SIZE(000-720) COLOR(Black,White,Red,Green,Blue,Cyan)
OFF |
| SHADOW |
GRADE(000-255) HT(000-720) VL(000-1279) VR(000-1280)
OFF |
| FPS |
50 ／ 59.94 ／ 60 |
| PROFILE |
PRESET(0-27) |
|
|
|
 |
(A)HD-SDIコネクター（BNC同軸コネクター）
(B)カメラ機能設定用
リモートコントローラー接続用ステレオピンジャックφ3.5
別売にてリモコンをご用意しております
リモコン型式:RC-HD133
(C)ホワイトバランス用スイッチ
短押し：プッシュセットホワイトバランス
長押し：オート・ホワイトバランス
(D)ACアダプター接続用ジャック ACアダプター別売。
|
|
|

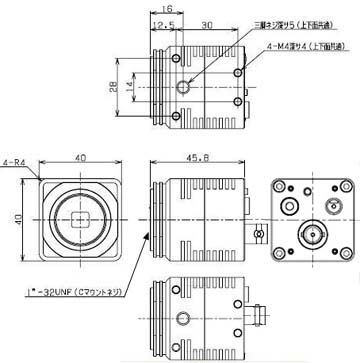

STC-HD93SDI |

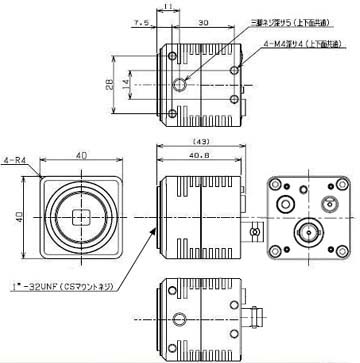

STC-HD93SDI-CS |
|
|
|
|
|
|
|
|
オプション（別売）●レンズ
|
|
|
|
■メガピクセル対応固定焦点レンズ一覧
■メガピクセル対応バリフォーカルレンズ一覧
|
