| 仕 様 |
| 型式 |
STC-SCA503POE(カラー) |
STC-SBA503POE(白黒） |
| 撮像素子 |
1/2.5" 5MカラーCMOS
(Aptina:MT9P031I12STC)
分光分布グラフ |
1/2.5" 5MモノクロCMOS
(Aptina:MT9P031I12STM)

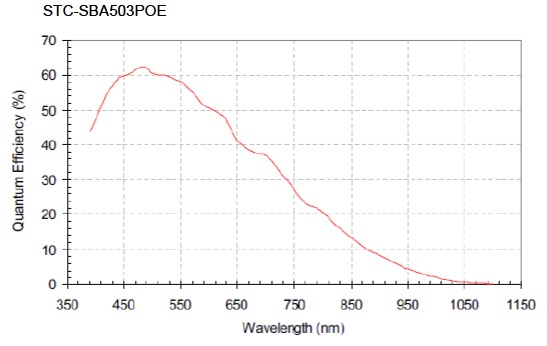

分光分布グラフ |
| 有効画素数 |
2592(H) x 1944(V) |
| セルサイズ |
2.2 (H) x 2.2 (V) µm |
| 走査方式 |
プログレッシブ |
| シャッター方式 |
グローバル／ローリングシャッタ |
| スキャンモード |
フルスキャン/AOI |
最大フレームレート
（フルスキャン時） |
QXGA（2048 x 1536） : 14fps(6.8835 〜 14fpsで設定可能)
※接続する機器構成によってはフレームレートが低下する場合もあります。 |
最大フレームレート
（フルスキャン時
ビンイングおよびAOI時） |
垂直1/2ビニングビニング: 23.3fps, 垂直1/4ビニング: 34.6fps
QXGA（2048 x 1536） : 17fps、UXGA（1600 x 1200）： 22fps、
SXGA（1280 x 1024） : 26fps、XGA（1024 x 768）： 35fps、
SVGA（800 x 600） : 45fps、VGA（640 x 480）： 56fps、
最小AOI (32 x 32)：366fps |
| 映像出力フォーマット |
Mono8,Mono10,Mono10Packed,
Mono12,Mono12Packed
BayerGR8,BayerGR10,BayerGR10Packed,
BayerGR12,BayerGR12Packed,RGB8Packed |
Mono8, Mono10,Mono10Packed,
Mono12,Mono12Packed |
| S/N比(10bit時) |
≤ 13 Digit (Gain 0 dB) |
≤ 13 Digit (Gain 0 dB) |
| 最低被写体照度 |
16 Lux at F1.2(Gain Max) |
0.1 Lux at F1.2(Gain Max) |
| ALC |
オートシャッタ / オートゲイン （通信により選択可能） |
| 電子シャッタ |
プリセット・フーランモド: 露光時間 32 u秒 〜 16,777,215 u秒 （フルスキャン時)
プリセット・トリガモード: 露光時間 32 u秒 〜 16,777,215 u 秒 （フルスキャン時)
パルス幅・トリガモード：露光時間 32 u秒 〜 無制限（フルスキャン時) |
| ゲイン |
センサー部 0 〜 18.69dB（アナログゲイン：0 〜 7.51dB、デジタルゲイン： 〜 18.69dB
DSP部 デジタルゲイイン:0 〜 9.51dB |
| ガンマ特性 |
ガンマ=1.0/読み書き可能なガンマテーブル (初期値:1) |
| AOI |
AOI (水平： 32 〜 2592画素 / 垂直： 32 〜 1944ライン）
画像サイズ調整単位： 水平8画素単位 / 垂直2ライン単位 |
| ビニング |
水平1/2、垂直1/2、1/4
水平ビニング時は感度が上がりますが、垂直ビニングでは感度が上がりません。 |
| デシメーション |
水平1/2，1/3，1/4，1/5，1/6，1/7 垂直1/2，1/3，1/4，1/5，1/6，1/7 |
| 映像反転機能 |
非対応 |
左右反転 / 上下反転 / 上下左右反転（通信により変更可能） |
| 画素欠陥補間 |
最大64点 （補間設定はONの状態で出荷） |
| ホワイトバランス |
オート／マニュアル／ワンショット |
無し |
| 動作モード |
フリーラン／エッジプリセット・トリガ／パルス幅トリガ |
| インターフェース |
IEEE802.3(1000BASE-T) |
| プロトコル |
GigE Vision® 1.2 及び GenICam™1.4 準拠 |
| IO入出力 |
1入力(opt isolated) / 2出力(open collector) |
| 電 源 |
+10.8 〜 +26.4 Vdc (電源・信号コネクタ)
若しくは Power Over Ethernet(IEEE802.3af準拠) |
| 消費電力 |
PoE入力: 3.0 W以下／12V入力: 3.2W以下 |
| 外形寸法 |
35 (W) x 35 (W) x 53.5(D)mm コネクタ含まず→図面 |
| 光学フィルター |
IR Cut Filter |
無し |
| レンズマウント |
Cマウント |
| 光軸精度 |
H,V方向位置精度：±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.0° |
| 外部接続コネクタ |
RJ45コネクタ
電源・信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P6S(Hirose)を推奨 |
| 材質 |
アルミ(AC) |
| Camera取付 |
1/4"三脚取り付けネジ穴：上下面に各1個
M4取り付けネジ穴：上下面に各4個 |
| 重量 |
約97g |
| 動作保証温度 |
下限：周囲環境温度-5℃、上限：周囲環境温度：40℃以下 または筐体上部温度65℃以下 |
| 保存温度 |
周囲環境温度 -30 〜+65℃ |
| 耐振動 |
20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度10 G, 各方向30分 |
| 耐衝撃 |
加速度38 G, 6 ms （正弦半波）, 各方向3回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 |
| 規制化学物質対応 |
RoHS対応 |
