High Speed CMOS Camera Link Series
2/3″ CMOS2 Mega-PixelsCameraLink Camera
STC-CMC200PCL / STC-CMB200PCL / STC-CMB200PCL-NIR
OMRON SENTECH
|
|
|
|
Sentech's High Speed Camera Link CMOSIS series includes 2, 4 and 12 MP resolution cameras.
With 480, 180, or 60 FPS, these cameras are some of the fastest, most cost effective CMOSIS cameras on the market today.
All the cameras features Global Shutter, Full Trigger Functionality, and a user programmable AOI.
|
|
| 仕 様 |
| 型式 |
STC-CMC200PCL(カラー) |
STC-CMB200PCL(白黒）
STC-CMB200PCL-NIR（近赤外） |
| 撮像素子 |
2/3”正方画素型2Mプログレッシブ
カラーCMOS(CMV200)→分光分布グラフ |
2/3”正方画素型2Mプログレッシブ
モノクロCMOS(CMV200)→分光分布グラフ |
| 有効画素数 |
2048(H)×1088(V) |
| チップサイズ |
11.264(H)×5.984(V) mm |
| セルサイズ |
5.5(H)×5.5(V) μm |
| 走査方式 |
プログレッシブ |
| スキャンモード |
フルスキャン、任意AOI |
フルスキャン、任意AOI、
ビニングスキャン、ビニング任意AOI |
| センサー画素周波数 |
1X2-1Y
1X4-1Y
1X8-1Y
1X10-1Y |
(8bit/10bit):
(8bit/10bit):
(8bit):
(8bit): |
10.625MHz(2.048x1,088),21.250MHz(1,024x1,088),
42.500MHz(512x1,088)
21.250MHz(2,048x1,088),42.500MHz(1,024x1,088)
42.500MHz(2,048x1,088)
48.000MHz(2,040x1,088) |
フレームレート
Cameraリンク出力
垂直周波数 |
1X2-1Y
1X4-1Y
1X8-1Y
1X10-1Y |
(8bit/10bit):
(8bit/10bit):
(8bit):
(8bit): |
73.8fps(2,048x1,088),147.6fps(1,024x1,088),295.1fps(512x1,088)
147.6fps(2,048x1,088),295.1fps(1,024x1,088)
295.1fps(2,048x1,088)
333.3fps(2,040x1,088) |
Cameraリンク出力
水平周波数 |
1X2-1Y
1X4-1Y
1X8-1Y
1X10-1Y |
(8bit/10bit):
(8bit/10bit):
(8bit):
(8bit): |
82kHz(2.048x1,088),164kHz(1,024x1,088),329jHz(512x1,088)
164kHz(2,048x1,088),329kHz(1,024x1,088)
329Hz(2,048x1,088)
372kHz(2,040x1,088) |
Cameraリンク出力
画素周波数 |
1X2-1Y
1X4-1Y
1X8-1Y
1X10-1Y |
(8bit/10bit):
(8bit/10bit):
(8bit):
(8bit): |
85MHz/42.5MHz
85MHz/42.5MHz
85MHz/42.5MHz
85MHz/42.5MHz
|
| ノイズレベル |
Less than 3 Digit (Gain 0 dB) |
| ダイナミックレンジ |
60dB |
| 最低被写体照度 |
2Lux at F1.2 |
1Lux at F1.2
近赤対応タイプ：TBD Lux at F1.2 |
| 同期方式 |
内部同期 |
| 映像出力 |
8bit出力時 |
10TAP / FULL / MEDIUM / BASE コンフィグレーション |
| 10bit出力時 |
MEDIUM / BASE コンフィグレーション |
| シャッタスピード |
21μ秒 〜 45秒（LINE単位）、22μ秒〜 (μ秒単位) |
| デジタルゲイン |
1 〜 5倍 |
| ガンマ特性 |
1.0固定 |
| 電 源 |
DC12V ± 10% (PoCL 又は 電源・信号コネクタ) |
| 消費電流 |
3.0 W以下 |
| 動作モード |
フリーラン（連続吐き出し） / エッジプリセット・トリガ/ パルス幅トリガ |
| 通信機能 |
RS232準拠 （ Cameraリンクコネクタ経由） |
| 外形寸法(W)×(H)×(D) |

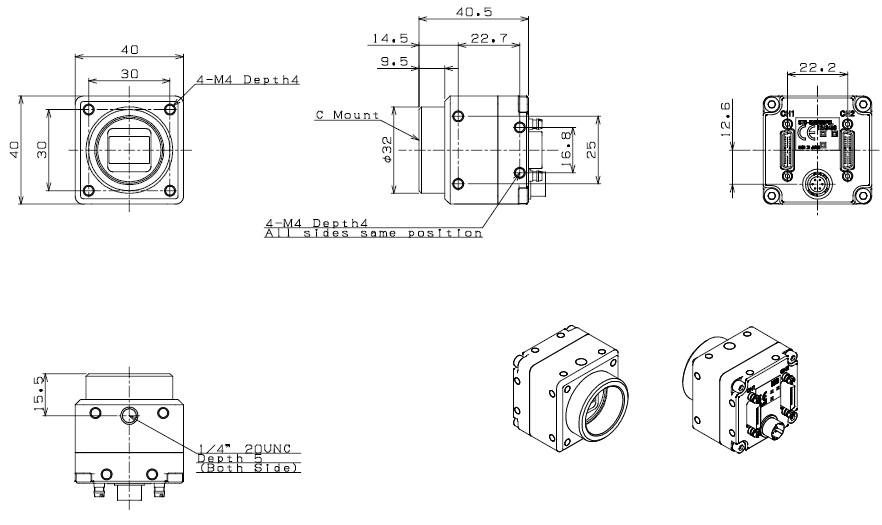

40 (W) x 40 (H) x 40.5(D) mm *コネクタ含まず →図面 |
| 光学フィルター |
IRカットフィルタ無 |
| 材質 |
アルミニウム |
| レンズマウント |
Cマウント |
| 外部接続コネクタ |
Cameraリンクミニチュアコネクタ (SDR) x 2個
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ )相当 |
| 質量 |
約 90 g |
| 動作保証温度 |
-5 〜 +40 ℃ |
| 保存温度 |
-30 ℃ 〜 +65 ℃ |
| 耐振動 |
20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度 10 G, XYZ各方向 30 分(6サイクル) |
| 耐衝撃 |
加速度 38 G, 6 ms （正弦半波）, XYZ各方向 3 回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 (Class A) |
| 規制化学物質対応 |
RoHS対応、、REACH対応 |
|
|
|
 |
 |
(C)6ピンコネクター
| ピン番号 |
信号名 |
IN/OUT |
信号電圧 |
| 入出力 |
Low |
High |
| 1 | GND | IN | 0V |
| 2 | SP-4 | IN/OUT | 入力 | 0〜+0.99V | +2.3〜+5.0V |
| 出力 | 0V | +3.3V |
| 3 | SP-3 | IN/OUT | 入力 | 0〜+0.99V | +2.3〜+5.0V |
| 出力 | 0V | +3.3V |
| 4 | SP-2 | IN/OUT | 入力 | 0〜+0.99V | +2.3〜+5.0V |
| 出力 | 0V | +3.3V |
| 5 | SP-1 | IN/OUT | 入力 | 0〜+0.99V | +2.3〜+5.0V |
| 出力 | 0V | +3.3V |
| 6 | +12Vdc | IN | +12Vdc |
|
(A)CH1：Base Camera Link Connector
Cameraリンク コネクター3M SDR相当品
(B)CH2：Medium Camera Link Connector
Cameraリンク コネクター3M SDR相当品
(C) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター：HR10A-7P6S |
|
Cameraリンクケーブル及びフレームグラバーボードが、PoCL 対応品の場合、フレームグラバーボードより電源供給されます。
この場合、電源・入出力信号コネクタから電源を供給しないで下さい。
Base コンフィグレーションで使用する場合は、CH1 コネクタにCamera Link ケーブルを接続して使用して下さい。Medium コンフィグレーションで使用する場合は、CH1, CH2 コネクタ共にCamera Link ケーブルを接続して使用して下さい。
トリガ信号は、通信を使用した Cameraの設定により、 Cameraリンクコネクタ (CH1) 、もしくは電源・入出力信号コネクタ (No.2)のいずれかのコネクタから入力できます。
|
