1/4型 超小型、筒型 アナログカメラ
Analog color camera(1/4"CCD)
WAT-240E(G3.8) / WAT-240E/CB(G3.8)
メーカー：Watec （ワテック株式会社）
|
|
|
|
■最大径φ17 超小型CMOSカメラ
■解像度480TV 本
■組込や画像センサとしての使用に最適
■豊富なオプションレンズ（交換レンズ）を用意
■WAT-240E/CBは、映像・電源コネクター付
|
■最低被写体照度0.3 lx F2.0
■走査方式:プログレッシブ
■ホワイトバランス調整機能
■電子アイリス機能
■AGC機能
■逆光補正機能
■電源電圧:DC+5V 〜 6V
■標準レンズ:3820BC-12(f3.8 F2.0)
■レンズマウント：M12 P=0.5
|
◆WAT-240E-G3.8 販売価格：25,600円(税別)／28,160円(税込) ご注文→ ショップ
◆WAT-240E/CB-G3.8 販売価格：26,900円(税別)／29,590円(税込) ご注文→ ショップ
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| 仕様 |
| 製品名 |
WAT-240E(G3.8) NTSC |
WAT-240E(G3.8) PAL |
| 撮像素子 |
1/4 型 CMOS イメージセンサ |
| 有効画素数 |
648(H)×488(V) |
| セルサイズ |
5.6μm(H)×5.6μm(V) |
| 撮像方式 |
RGB 原色ベイヤ配列モザイクオンチップフィルタ |
| 同期方式 |
内部同期 |
| 走査方式 |
プログレッシブ |
| 映像出力 |
コンポジットビデオ: 1.0 V(p-p) 75Ω ( 不平衡) |
| 解像度(水平) |
480TV 本以上 ( 画面中央) |
| 最低被写体照度 |
0.3 lx F2.0 (AGC ON=42dB) |
| S/N |
52dB 以上 (AGC=0dB、γ=1.0) |
| AEモード |
1/60 〜 1/100000 (秒) |
1/50 〜 1/100000 (秒) |
| ホワイトバランス |
ATW (2500K 〜 9000K) |
| AGC |
0 〜 42dB |
| ガンマ特性 |
γ≒0.45 |
| ビデオレベル |
85IRE |
| 逆光補正 |
ON |
| 電源電圧 |
DC+5V 〜 6V |
| 消費電力 |
0.66W / 110mA (6V 時) |
| 動作温度 |
-10 〜 +50℃ |
| 保管温度 |
-30 〜 +70℃ |
| 動作/保管湿度 |
95%RH 以下( 結露しないこと) |
| レンズマウント |
M12 P=0.5 |
| 標準レンズ |
3820BC-12 (f3.8 F2.0) |
| ケーブル長 |
330mm |
| 重 量 |
WAT-240E(G3.8)約23g／WAT-240E/CB(G3.8)：約33g |
| 付属品 |
本体取付リング |
| 価格 |
WAT-240E(G3.8):25,600円(税別)
WAT-240E/CB(G3.8):26,900円(税別) |
問合せ下さい |
|
|

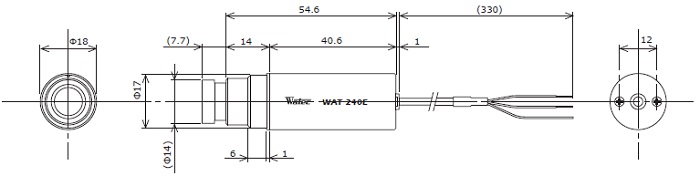

●WAT-240E(G3.8)の外観図
|
図面（PDF）
|
|

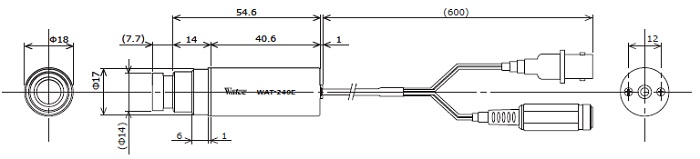

●WAT-240E/CB(G3.8)の外観図
|
外観図面（PDF）
|
|
|
|

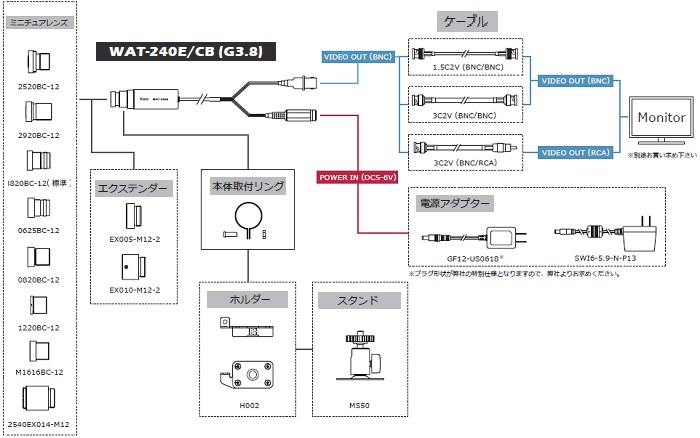

■接続図
|
|
|
■アクセサリー／交換レンズ
|
| 型番 |
商品名 |
仕様 |
価格 |
| GF12-US0618 |
電源アダプター |
DC6V 300ｍA |
1,600円(税別)
1,760円(税込) |
| H002 |
ホルダー |
三脚座（本体付属の取付けリングで固定） |
2,980円(税別)
3,278円(税込) |
| EX005-M12-2 |
エクステンダー |
接写リング5mm バックフォーカスを5mm延長 |
3,000円(税別)
3,300円(税込) |
| EX010-M12-2 |
エクステンダー |
接写リング10mm バックフォーカスを10mm延長 |
4,000円(税別)
4,400円(税込) |
| 3C2V-2.5M |
映像ケーブル2.5m |
3C2Vケーブル 2.5ｍ BNC-BNC |
2,000円(税別)
2,200円(税込) |
| 3C2V-3M |
映像ケーブル3m |
3C2Vケーブル 3ｍ BNC-BNC |
2,500円(税別)
2,750円(税込) |
| 3C2V-5M |
映像ケーブル5m |
3C2Vケーブル 5ｍ BNC-BNC |
2,500円(税別)
2,750円(税込) |
| 3C2V-10M |
映像ケーブル10m |
3C2Vケーブル 10ｍ BNC-BNC |
3,000円(税別)
3,300円(税込) |
| 3C2V-2.5M-BNC-RCA |
映像ケーブル2.5m |
3C2Vケーブル 2.5ｍ BNC-RCA |
2,000円(税別)
2,200円(税込) |
| 3C2V-3M-BNC-RCA |
映像ケーブル3m |
3C2Vケーブル 3ｍ BNC-RCA |
2,500円(税別)
2,750円(税込) |
| 3C2V-5M-BNC-RCA |
映像ケーブル5m |
3C2Vケーブル 5ｍ BNC-RCA |
2,500円(税別)
2,720円(税込) |
| 3C2V-10M-BNC-RCA |
映像ケーブル10m |
3C2Vケーブル 10ｍ BNC-RCA |
3,000円(税別)
3,300円(税込) |
|
|
●交換レンズ
|
| 型番 |
焦点距離 |
F値 |
バックフォーカス |
画角（D×H×V） |
価格 |
| 1920BC-12 |
f=1.9mm |
F2.0 |
6mm |
159.4°×115.2°×83.7° |
販売終了 |
| 2520BC-12 |
f=2.5mm |
F2.0 |
6.3mm |
107.2°×83.8°×61.9° |
3,900円(税別)
4,290円(税込) |
| 2920BC-12 |
f=2.9mm |
F2.0 |
6.2mm |
90.3°×71.9°×53.7° |
2,500円(税別)
2,750円(税込) |
| 3820BC-12 |
f=3.8mm |
F2.0 |
6.7mm |
67.0°×53.4°×40.0° |
2,200円(税別)
2,420円(税込) |
| 0625BC-12 |
f=6mm |
F2.5 |
7.6mm |
42.7°×34.0°×25.4° |
2,300円(税別)
2,530円(税込) |
| 0820BC-12 |
f=8mm |
F2.0 |
7.6mm |
32.3°×25.5°×18.9° |
2,500円(税別)
2,750円(税込) |
| 1220BC-12 |
f=12mm |
F2.0 |
7.5mm |
21.4°×17.2°×12.9° |
5,600円(税別)
6,160円(税込) |
| 2540EX014-M12 |
f=25mm |
F4.0 |
22.19mm |
10.1°×8.1°×6.1° |
26,400円(税別)
29,040円(税込) |
|
|
◆ご注文･販売価格はこちらへ→ショップ（光マート）
|
|
|
|
