OpticalGardenUSBカメラ/ ARTCAM-130SN4
1/3インチCMOS25万画素カメラモジュール

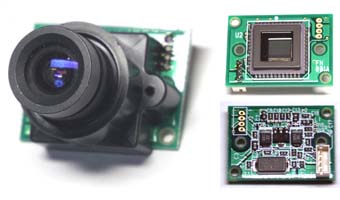

F01-3820-IR
アナログ映像出力タイプのCMOSカメラモジュール
コンパクト、低電力、低価格
消費電力 200mW@5V
サイズ 28(W)×20(D)×28mm(H)
オプションレンズへの交換/レンズなしにも対応(要相談)
仕様や構成のご相談、見積についてはメールでお問合せ下さい。fujiwara@ff-net.jp
仕  様
型式 F01-3820-IR
撮像素子 1/3インチ CMOS カラーイメージセンサー 25万画素
有効画素数 510(H) x 492(V)
レンズマウント マウントM12P0.5
標準レンズ 3820BC-5  f=3.8mm、F2.0、水平画角71.6°、フランジバック6.7mm
映像出力 NTSCコンポジットビデオ(1Vp-p 75Ω)
電源電圧 DC5V
消費電力 200mW
周囲条件 動作温度:0℃〜+40℃(結露なきこと)/保存温度:-20℃〜+80℃(結露なきこと)
外形寸法 28(W)×20(D)×28(H)mm(突起部含まず)
 外観寸法

 コネクタ部仕様

1PIN電源入力 赤 5V±5%
2PINビデオ出力 黄 1Vpp 75Ω
3PIN電源GND 黒

 オプションレンズ

型番 焦点距離 F値 水平画角
2520BC-5 f=2.5mm F2.0 115.5°
2920BC-5 f=2.9mm F2.0 96.6°
0625BC-5 f=6.0mm F2.5 42.6°
0820BC-5 f=8.0mm F2.0 34.6°
