USBカメラシリーズ(CMOSタイプ)
ピンアサイン・入出力信号
STC-MCS891U3V / STC-MBS891U3V / STC-MCS123BU3V / STC-MBS123BU3V

■ピンアサイン

(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター：HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ピン番号	信号名	機能	入出力	Low電圧	High電圧	入出力電流
1	IO_GND	入力信号用GND	－			－
2	GPIO2	汎用入出力	IN	+1.00V以下	+3.00～+24V	4μA(typ.)
2	GPIO2	汎用入出力	OUT	0～+2.20V(*1)	+3.00～+24V(*2)	15mA(Max.)(*3)
3	GPIO1	汎用入出力	IN	+1.00V以下	+3.00～+24V	4μA(typ.)
3	GPIO1	汎用入出力	OUT	0～+2.20V(*1)	+3.00～+24V(*2)	15mA(Max.)(*3)
4	GPIO0	汎用入出力	IN	+1.00V以下	+3.00～+24V	4μA(typ.)
4	GPIO0	汎用入出力	OUT	0～+2.20V(*1)	+3.00～+24V(*2)	15mA(Max.)(*3)
5	CAM_RESET	カメラハードリセット入力	IN	+0.80V以下	+3.00～+24V	4μA(typ.)(*4)
6	CAM_PWR	カメラ電源	－	-8～+24V		－

*1: 15mの負荷に対しLowレベル電圧を出力する場合の値。 Low電圧出力時にIO端子への流入電流が大きい場合、内部抵抗により生じる電圧により出力電圧が高くなりますので実使用環境にて十分ご評価下さい。

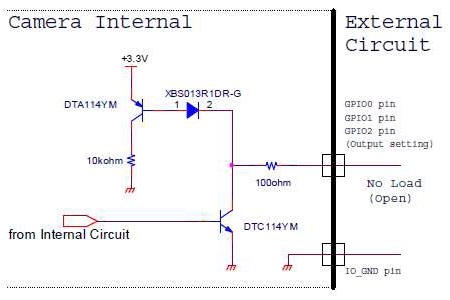

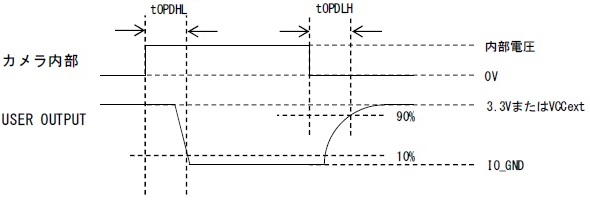

*2: IOを出力として使用する際に、IOに対し外部で構成した回路を接続する場合に印加できる電圧の最大値。測定回路4のVCCextに相当。
*3: IOを出力として使用する際に、IOに対し外部で構成した回路を接続する場合は、IO端子に流れる電流は15mA以内として下さい。

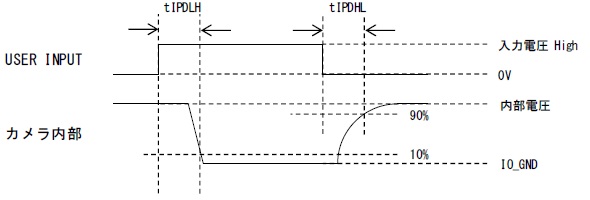

*4: 入力回路にHigh電圧を入力した時の電流値。

※参考回路、入出力特性等についてはお問合せ下さい。（詳しい資料を用意しております）

■入出力回路初期設定
