超ハイパワー1000Wキセノンランプを使用
|
|
■ |
完全防熱設計で出射光の熱を大幅にカット |
|
■ |
カートリッジ式の簡単ランプ交換 |
|
■ |
100〜30％連続可変の調光機能 |
|
■ |
8穴式フィルターチェンジャーを標準で搭載。
|
|
■ |
外部のPCなどから制御する事が可能な、RS232Cによる外部制御付。
|
|
|
【主な用途 】
|
|
■ |
ディスプレイ検査
|
|
■ |
環境計測
|
|
■ |
蛍光観察
|
|
■ |
露光照明
|
|
■ |
半導体関連
|
|
■ |
接着剤の硬化
|
|
■ |
ソラーシュミュレーター
|
|
■ |
各種研究開発など
|
|
|
|
|
|
| || LAX-1000とは |
High Powerキセノン光源「LAX-1000」は、極めて明るい1000Wのキセノンランプを搭載し、防熱性と明るさを追求した高出力光源システムです。
シャッター、タイマー照明、光量調整、ミラーモジュール、フィルターチェンジャー、外部制御といった多彩な機能を
標準装備しています。
|
| || フィルターとの組み合わせて |
|
|
| 仕 様
| | 型 式 |
LAX-1000 |
| 出力波長 |
240〜700nm ※搭載のランプ、ミラーモジュールによって異なる |
| 回路方式 |
スイッチング |
| 入力電圧 |
定格AC 200V 50Hz/60Hz (入力可能範囲180〜220V) |
| 皮相電力 |
3300VA以下※AC240V入力/50Hz時 |
| ランプタイプ |
キセノンショートアークランプ 1000W |
| ランプ電圧 |
24V（DC）※ランプにより異なる |
| ランプ電流 |
42A（DC）※ランプにより異なる |
| ランプ寿命 |
1000h(平均寿命)又は点灯回数50回以内 |
| ランプメンテナンス |
アライメントフリー カートリッジ式 |
| 冷却方式 |
強制排気空冷 | シャッター |
パルスモーター駆動 |
| シャッタータイマー |
0.5-99999.9sec |
| ミラーモジュール |
UVタイプ（240〜400nm）、VISタイプ（400〜740nm） |
| フィルターチェンジャー |
5穴式 ※φ50mm、厚み10mm以下のフィルターを装着可能 |
| 光量調整 |
100〜30％（T）連続可変 |
| 出射方式 |
ファイバー |
| コントローラ |
内蔵 |
| 外部制御 |
RS232C |
| 安全機構 |
ランプ点灯失敗時、背面扉開時、ランプ使用時間1000h超時、
冷却ファン異常時、ランプ温度異常時 |
| 使用環境 |
温度：10〜35℃ 湿度：20〜80％ ※結露なきこと |
| 寸法 |
本体：421（W）x580（D）x585（H）mm ※突起物を除く 図面
電源ボックス：300（W）x447（D）x150（H）mm ※突起物を除く 図面 |
| 重量 |
本体：45kg 電源ボックス：8kg |
| ライトガイド |
Asahi Spectra製純正ライトガイドをご使用下さい |
|
|
|
|
|
| ■ |
タイマー照射 |
| ■ |
光量調整 |
| ■ |
ミラーモジュール |
| ■ |
フィルターチェンジャー |
| ■ |
外部制御 |
| ■ |
他 |
|
| ■ |
ランプ ※UV､VISから1種類を選択 |
| ■ |
ミラーモジュール1個 ※UV､VISから1種類を選択 |
| ■ |
ファイバー取り付け口 ※ミラーモジュールのタイプに合わせてUV､VISのいずれか一つを選択 |
| ■ |
専用ACケーブル(2m) |
| ■ |
カニメ工具 |
| ■ |
取扱説明書 |
| ■ |
フィルターホルダー ※5個付 他 |
|

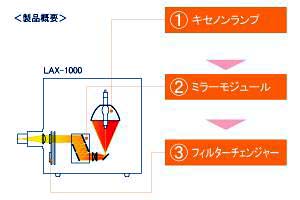

| || 製品概要 |
多彩な機能を標準装備で、お望みの光をコントロールできます。
|
|
| ■ |
キセノンランプ |
| |
紫外から近赤外までの幅広い波長範囲をカバー。
|
| ■ |
ミラーモジュール |
| |
ランプの光を波長帯域ごとに分割。さらに熱や迷光もカット。(UV/VISなど)
|
| ■ |
フィルターチェンジャー |
| |
光学フィルターをセットし、さらにお望みの波長帯に絞込み
|
| ※ |
フィルターはオプションです。メーカーにて製造していますので、お客様のご要望に合わせた対応が可能です。 |
|
|

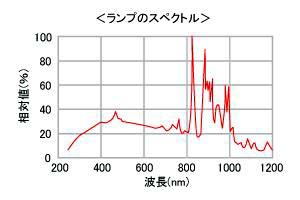

| || ランプ ※標準機能 |
ランプは、1000Wキセノンショートアークランプを使用しています。色温度5600Kで太陽光に近い高輝度の光出力です。
■ＵＶタイプ 240nm〜 / ■ＶＩＳタイプ 350nm〜
|
|
|
| || ミラーモジュール ※標準機能 |
ミラーモジュールとは、紫外域もしくは可視域だけを反射する多層膜を組合せて、所望の波長帯の光のみを取り出すことのできるモジュールです。
有害な熱を抑え、かつ迷光レベルも極端に少なくする性能もあります。
当光源システムでは、２種類のミラーモジュールを標準で揃えました。
UV、VISの2種類の中から1種類を選択ください。お客様にて簡単に脱着が可能です。
|
|
|

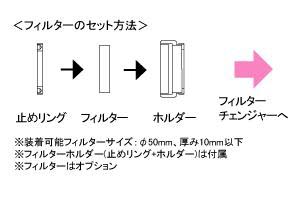

| || フィルターチェンジャー ※標準機能 |
最大で5枚のフィルターを切換えることができます。フィルターを専用ホルダーにセットし、フィルターチェンジャーに取りつけます。
ネジ込式なので取付は簡単です。フィルターの一選択はコントロールパネルから操作する事ができます。
|
|
|

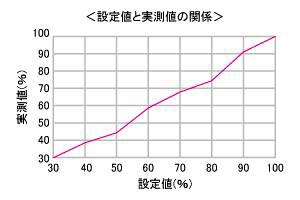

| || 光量可変ビームアッテネーター ※標準機能 |
円形のビームアッテ ネーターを採用し､100〜30％までの連続的な光量調整を可能にしています。コントロールパネルの操作により､1％ごとに設定することができます。
|
|
|
| || ロッドレンズ ※OPTION |
|
|
ファイバーに取付けて、出射光を照射ムラの少ない均一な照明にすることができます。 |
|
製品カタログ
|
|
| || ファイバー ※OPTION |
キセノン光源の出射口から出る光をファイバーを通じて出射させます。これにより光源の光を目的の対象物まで
導き、照射する事がより便利になります。
|
|
| タイプ |
波長域 |
特 徴 |
| 石英タイプ |
UV域〜 |
赤外線、紫外線領域でも使用可能。減衰が少ない。 |
| 多成分タイプ |
VIS域〜 |
ハロゲン光源装置には、全て使用可能。
石英タイプより減衰は多いがプラスチックスより少ない。 |
|
|
|
|
|
|
※掲載の製品につきましては、予告なく企画及び仕様を、変更する場合もありますのでご了承下さい
|
|
|
