モノクロメータ・高分解分光器
M25/M25-HR/M25-P
モノクロメータ,高分解分光器,キセノンランプ,回折格子,多重回折による迷光,波長帯200〜1400nm
多重回折による迷光を極小化・クラス最大の明るさ・波長帯200〜1400nmの広帯域分光
光学配置に非対称型変形ツエルニ・ターナマウントを採用し、多重回折による迷光を極力小さくすることを実現
大型回折格子を使用で、このクラス最大の明るさを実現
収差の少ない光学系により、各波長にわたって対象性のよいスペクトルを実現
回折格子の交換が簡単で、交換再現性が良い(±0.1nm以内)ので、広帯域分光器として使用可能(200〜2500nm)
窒素パージが可能なため赤外領域でも使用可能
一度に広い波長範囲で写真測定可能(約200nm 回折格子1200本の時)
 仕様 回折格子1200本/mmの場合
形式 M25型/M25-HR型/M25-P型 モノクロメータ
光学配置 非対称型変形ツエルニ・ターナマウント
焦点距離 250nm
口径比 F=4.3 F=5.6(HR型・P型)
回折格子 刻線有効サイズ 52×52mm
回折格子交換再現性 ±0.1nm
いずれかを選択して下さい。(複数可)※表にない回折格子についてはご相談下さい。
刻総本数(Grooves/mm)フレーズ波長(nm)逆線分散(nm/mm)※
18005002.2
1200200,300,500,750,10003.2
600200,300,500,750,1000,1250,16006.4
400400,550,850,16009.6
300300,500,1000,2000,3000,400012.8
150500,800,1000,1250,2000,3000,4000,6000,800025.6
1203750,7500,830032
6010000,1600064
※回折格子1200本の場合の数値(波長によって変わります)
光学的波長範囲 200〜1400nm
機械的波長範囲 0〜1400nm
波長分解能 0.1nm(半値幅) 0.05nm(HR型)
逆光 1×10-4以下(λo=546.1mmの時、λo±5nmにおいて)
波長正確さ ±0.1nm(短波長より設定)
波長繰り返し精度 ±0.1nm(短波長より設定、20℃で)
波長走査機構 サインバー方式(波長リニア)
波長表示 カウンタ表示 最小1nm、ダイヤル目盛 最小0.1nm
入射スリット 幅0〜4mm (両開き対称連続可変 最小目盛0.001mm)
高さ1〜20nm(連続可変 V型絞りを使用 最小目盛1mm)
形状 直刃
出射スリット 幅0〜4mm (両開き対称連続可変 最小目盛0.001mm)
形状 直刃
フィルタホルダ 手動スライド式 6種類装着可能
本体材質 アルミキャスティング
寸法・重量 約360(W)×330(D)×215(H)mm 約20Kg

  波長駆動装置(オプション)
形式 BSMD-25C(BSMD-50C)
波長走査速度 600〜1.5nm/mm 9段(600〜0.15nm/mm 11段)
波長移動速度 600nm/mm一定
波長マーカー 10mm毎
波長マーカー 10mm毎
波長送りレート 0.1nm/10パルス(0.1nm/200パルス)

 写真測光部仕様 M25-P型
一度に出射するサイズ 80mm
一度に出射する波長幅 約200nm(回折格子1200本の場合)
ポラロイド印画紙のサイズ 108(W)×83(H)mm、有効70×70mm
ロールフィルムのサイズ 120タイプ
ロールフィルムの有効サイズ 10枚撮り 60×70mm
使用カメラセット ポラロイドバックまたはロールフィルムホルダ
シャッタースピード 1/400から1sec 10段切換およびB・T
カセット移動距離 50mm
切換マスク(回折格子) 40×40mm

 製品内容
標準内容
●分光器本体(回折格子なし) 1式
●スライド式フィルターホルダ 1式
●高次光カットフィルタ(L37,R64) 各1枚
●取扱説明書 1冊
特別付属品(オプション)
●高次光カットフィルタ 紫外〜可視〜赤外各種
●各種回折格子 仕様の表より選択※
●BSMD-25C型 波長駆動装置
●BSMD-50C型 波長駆動装置
●分光器周辺光学系
●写真測定用付属品
●CCD取り付けフランジ
●各種光源 D2、ハロゲン、キセノン、赤外用
●各検出器 フォトマル、フォトダイオード等
●光ファイバ シングル、バンドル各種
●信号処理用計測器 ロックインアンプ、チョッパ等
●STD-PROシステムコントローラ データ収集ソフト付

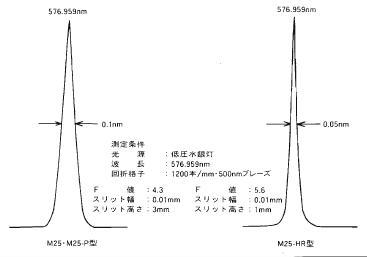

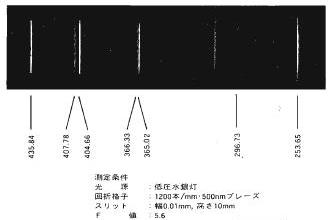

   波長分解スペクトル    写真測光例(M25-P型)

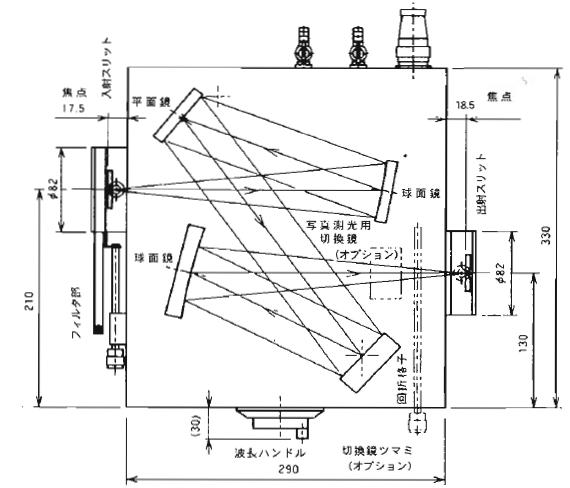

   光学系

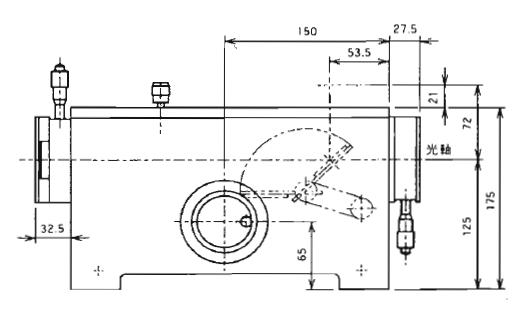

   外観図
※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい
