テレセントリックズームレンズ6.5倍
Zoom Lens(Telecentric model)
VSZ-0745/VSZ-0745CO
VS Technology
ズーム比6.5× 光学倍率0.7×〜4.5× WD=100mm
マシンビジョンの中で最も汎用性のあるズーム比とW.D.
高精度ズーム・高コントラスト
ズーミング中の中心軸のずれを極力低減、高周辺光量高解像度、高コントラストを実現
メガピクセルカメラへ対応
メガピクセルカメラ等の解像度の高いカメラにも使用可能
絞り付き
絞り機構付きなので、明るさや被写界深度の調整に便利
4種類のフロントコンバータで倍率調整(オプション)
別売の0.3×,0.4×,0.5×,0.7×のフロントコンバータで低倍率レンジに変更可能
◆VSZ-0745  価格:150,000円(税別) ご注文はこちらへ→ショップ(光マート)

◆VSZ-0745CO  価格:210,000円(税別)円 ご注文はこちらへ→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

レンズ仕様
型番 VSZ-0745 VSZ-0745CO
倍率可変範囲 0.7×〜4.5×
ズーム比 6.5×
光学倍率 0.7× 4.5× 0.7× 4.5×
実効F値 10.3 29.0 10.3 29.0
2/3インチ映像倍率 24.4× 154.0× 24.4× 154.0×
視野範囲(H×V) 12.6×9.4mm 2.0×1.5mm 12.6×9.4mm 2.0×1.5mm
1/2インチ映像倍率 33.8× 220.0× 33.8× 220.0×
視野範囲(H×V) 9.1×6.9mm 1.4×1.1mm 9.1×6.9mm 1.4×1.1mm
1/3インチ映像倍率 44.6× 280.0× 44.6× 280.0×
視野範囲 6.9×5.1mm 1.1×0.8mm 6.9×5.1mm 1.1×0.8mm
NA 0.034 0.078 0.034 0.078
被写界深度 1.7 0.1 1.7 0.1
TVディストーション -0.04% 0.08% -0.04% 0.08%
W.D. 100
物体間距離O/I 291.6mm 313.6o
適合カメラ 2/3インチ以下
マウント Cマウント
フランジバック 17.526
重量 約252g 約332g
外観寸法 φ38(max)×174.1mm φ44.5(max)×196.1mm
照明方式 同軸落射式
価格 150,000円(税別) 210,000円(税別)
コンバータ(オプション)
形式 VSZ-03X VSZ-04X VSZ-05X VSZ-07X
コンバータ倍率 0.3X 0.4X 0.5X 0.7X
ズーム倍率 0.21〜1.35X 0.28〜1.8X 0.35〜2.25X 0.49〜3.15X
W.D. 337.6mm 250.6mm 201.0mm 140.0
価格 30,000円(税別) 30,000円(税別) 30,000円(税別) 30,000円(税別)
◆VSZ-03X  価格:30,000円(税別) ご注文はこちらへ→ショップ(光マート)

◆VSZ-04X  価格:30,000円(税別) ご注文はこちらへ→ショップ(光マート)

◆VSZ-05X  価格:30,000円(税別) ご注文はこちらへ→ショップ(光マート)

◆VSZ-07X  価格:30,000円(税別) ご注文はこちらへ→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

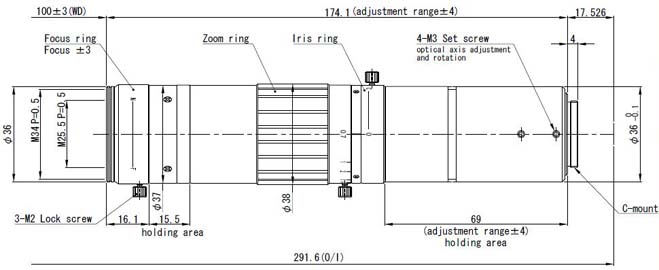

VSZ-0745

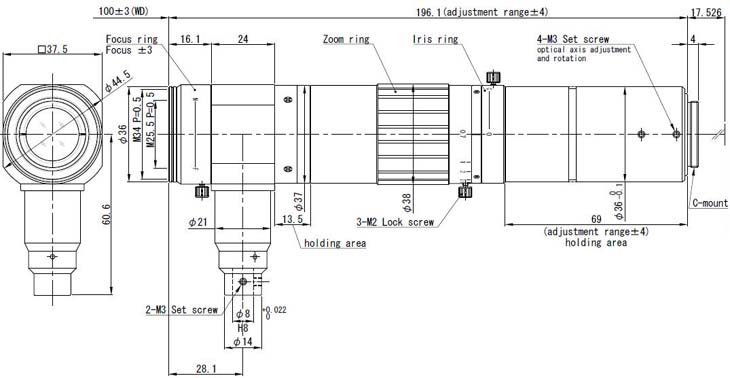

VSZ-0745CO

VSZ-03X

VSZ-04X

VSZ-05X

VSZ-07X
■ スタンドアダプター スタンドへ取付けるためのアダプター(別売)
型番 FF2-1065
内径(取付径) φ36.0
三脚座幅 33.0mm
三脚穴 1/4×20山/インチ通し
外寸・重量 70.0×60.0×20.0mm・170g
価格 11,600円(税別)
