OpticalGardenレンズ一覧マクロズームレンズ一覧VS Technology製品ラインナップ/ テレセントリックズームレンズ6倍
テレセントリックズームレンズ6.5倍
Zoom Lens(Telecentric model)
VSZ-0530/VSZ-0530CO
VS Technology
ズーム比6× 光学倍率0.47×〜3.0× WD=100mm
マシンビジョンの中で最も汎用性のあるズーム比とW.D.
高精度ズーム・高コントラスト
ズーミング中の中心軸のずれを極力低減、高周辺光量高解像度、高コントラストを実現
メガピクセルカメラへ対応
メガピクセルカメラ等の解像度の高いカメラにも使用可能
絞り付き
絞り機構付きなので、明るさや被写界深度の調整に便利
4種類のフロントコンバータで倍率調整(オプション)
別売の0.3×,0.4×,0.5×,0.7×のフロントコンバータで低倍率レンジに変更可能
◆VSZ-0530  価格:150,000円(税別) ご注文はこちらへ→ショップ(光マート)

◆VSZ-0530CO  価格:210,000円(税別)円 ご注文はこちらへ→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

レンズ仕様
型番 VSZ-0530 VSZ-0530CO
倍率可変範囲 0.47×〜3.0×
ズーム比
光学倍率 0.47× 3.0× 0.47× 3.0×
実効F値 6.9 19.8 6.9 19.8
1/2インチ映像倍率 22.6× 146.7× 22.6× 146.7×
視野範囲(H×V) 13.6×10.2mm 2.1×1.6mm 13.6×10.2mm 2.1×1.6mm
1/3インチ映像倍率 30.2× 192.5× 30.2× 192.5×
視野範囲 10.2×7.7mm 1.6×1.2mm 10.2×7.7mm 1.6×1.2mm
NA 0.034 0.078 0.034 0.078
被写界深度 2.5 0.2 2.5 0.5
TVディストーション -0.09% 0.11% -0.09% 0.11%
W.D. 100
物体間距離O/I 267.8mm 289.8o
適合カメラ 1/1.8インチ以下
マウント Cマウント
フランジバック 17.526
重量 約240g 約320g
外観寸法 φ38(max)×150.3mm φ44.5(max)×172.3mm
照明方式 同軸落射式
価格 150,000円(税別) 210,000円(税別)
コンバータ(オプション)
形式 VSZ-03X VSZ-04X VSZ-05X VSZ-07X
コンバータ倍率 0.3X 0.4X 0.5X 0.7X
ズーム倍率 0.141〜0.9X 0.188〜1.2X 0.235〜1.5X 0.329〜2.1X
W.D. 337.6mm 250.6mm 201.0mm 140.0
価格 30,000円(税別) 30,000円(税別) 30,000円(税別) 30,000円(税別)
◆VSZ-03X  価格:30,000円(税別) ご注文はこちらへ→ショップ(光マート)

◆VSZ-04X  価格:30,000円(税別) ご注文はこちらへ→ショップ(光マート)

◆VSZ-05X  価格:30,000円(税別) ご注文はこちらへ→ショップ(光マート)

◆VSZ-07X  価格:30,000円(税別) ご注文はこちらへ→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

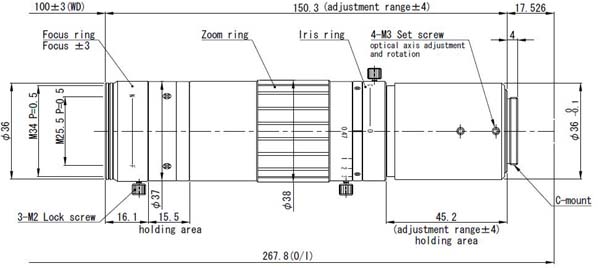

VSZ-0530

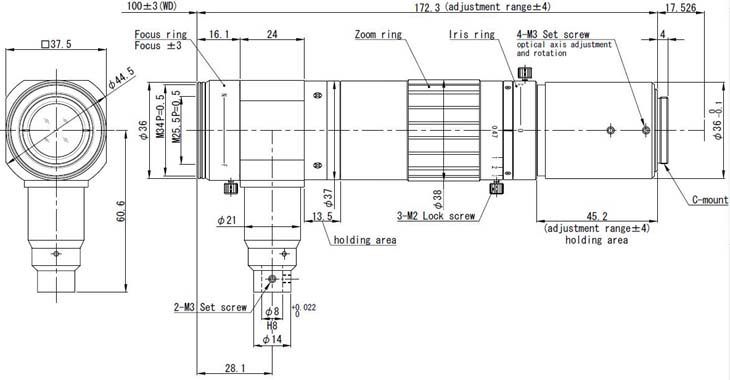

VSZ-0530CO

VSZ-03X

VSZ-04X

VSZ-05X

VSZ-07X
■ スタンドアダプター スタンドへ取付けるためのアダプター(別売)
型番 FF2-1065
内径(取付径) φ36.0
三脚座幅 33.0mm
三脚穴 1/4×20山/インチ通し
外寸・重量 70.0×60.0×20.0mm・170g
価格 11,600円(税別)
★ご注文はこちらへ→ショップ(光マート)
