OpticalGardenOMRON SENTECHC/CSマウントカメラHDカメラ/ STC-HD203SDI/STC-HD203SDI-CS
HD-SDI対応
C/CSマウント1080pフルハイビジョンカメラ 1/2.8インチCMOS
STC-HD203SDI/STC-HD203SDI-CS
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
Cマウントの1080Pフルハイビジョンカラーカメラ
HD-SDI出力 BNC同軸コネクター
出力:1080P60fps
1/2.8型カラーCMOSプログレッシブ 画素数:1920(H)×1080(V)
シャッター/ゲイン:オート/マニュアル
ホワイトバランス:オート/マニュアル/プッシュ
ガンマ補正、画像反転、ラインマーカーシャドマスク、画素欠陥補正
UART通信により設定変更可能

ショップサイトへ(STC-HD203SDISTC-HD203SDI-CS

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-HD203SDI STC-HD203SDI-CS
撮像方式 プログレッシブ
撮像素子 1/2.8インチ2.3メガピクセルCMOS(SONY: IMX136), ローリングシャッター
有効画素数 1920(H)×1080(V)
撮像面積 5.44(H)mm×3.09(V)mm×6.2(D)mm
セルサイズ 2.8(H)×2.8(V)μm
最低被写体照度 0.6 Lux (AGC ON) @F1.2
同期方式 内部同期
映像出力 3G-SDI(物理層: SMPTE 424M, データマッピング: SMPTE 425M Level-A準拠),
4:2:2 YCbCr 10bit 1080P60/59.94/50
HD-SDI (SMPTE292M 準拠) 4:2:2 YCbCr 10bit 1080P30/29.97/25,720P60/59.94/50
初期値:1080P60
ALC機能 電子シャッタ/AGC連動(UART通信により設定可能)
シャッタースピード ハイスピード:〜1/10,000秒 / 長時間露光:Extend shutter frame unit (Up to 2.55秒)
(UART通信により設定可能)初期値:Auto
ゲイン AGC/固定ゲイン(UART通信により設定可能) 0〜45dB
ガンマ 5種類のプリセット値 (マニュアル / 0.45 / 0.6 / 0.8 / 1)
(UART通信により設定可能) 初期値:マニュアル
ホワイトバランス オートホワイトバランス/マニュアルホワイトバランス/プッシュホワイトバランス
(UART通信により設定可能)初期値:オートホワイトバランス
WDR ワイドダイナミックレンジOFF/ON初期値:OFF (UART通信により設定可能)
ミラー反転 上下反転/左右反転/上下左右反転 (UART通信により設定可能) 初期値:正像
DSPプリセット 8種類のユーザプリセット(UART通信により設定可能) 初期値:プリセット0
ラインマーカー 各2本の水平/垂直ラインマーカー
(UART通信により色、幅及び位置は、水平・垂直個々に設定可能) 初期値:マーカーなし
シャドウマスク 水平/垂直シャドウマスク (シャドウマスク縁取り)
(UART通信により,シャドウマスクの濃度及び個々の位置が設定可能) 初期値:シャドウマスクなし
スチルイメージ URAT通信でライブ・スチル選択が可能
UART通信 +3.3V UART通信(3.5φステレオジャック)通信速度:38,400bps、19,200bps、9,600bps
キャラクタギェネレータ URAT通信でキャラクタ生成可能
画素欠陥補正 対応
電源 入力電圧:DC+9〜15V(Typical:DC+12V) 消費電力:約4.4W
外形寸法 40(W)×40(H)×51.1(D)mm (コネクター含まず) 40(W)×40(H)×46.1(D)mm (コネクター含まず)
光学フィルター IRカットフィルター付き
レンズマウント Cマウント CSマウント
ビデオ出力 BNCコネクター
外部制御 3.5φステレオピンジャックにSW BOAD接続
UART通信 3.5φステレオピンジャック
カメラ操作ボタン プッシュボタン有り
初期設定(短押):プッシュ・セット・ホワイトバランス(UART通信により設定可能)
初期設定(長押):オート・ホワイトバランス(UART通信により設定可能)
カメラ取付 1/4"三脚取り付けネジ穴:上下面に各1個
M4取付ネジ穴・上下面に各4個
重量 約 116 g
動作温度 0〜40℃
保存温度 -30〜65℃
耐振動 20Hz〜200Hz〜20Hz (5分/サイクル)、加速度10G、XYZ方向 各方向30分
耐衝撃 加速度38G、6ms(正弦半波)、XYZ方向 各方向3回
規制化学物質対応 RoHS対応
規格 EMS: EN61000-6-2、EMI: EN55011
カメラ設定ファンクション(UART通信)
ALC ON / OFF
GAIN AUTO(000-255) / FIEXD(000-511)
SHTTER AUTO(000-255) / FIEXD(000-690)
GAMMA PRESET(default),0.30,0.45,0.50,060,0.70,0.80,0.90,1.0
OFFSET 000-127
CONTRAST 000-128(default:128)
SHARPNESS H(0-15) / V(0-15) / Coring(0-63)
MIRROR ON / OFF
MANUAL WB R(000-1023) / G(000-1023) / B(000-1023)
GRAPHICS ON / OFF
LINE H.POS(000-720) SIZE(000-720) COLOR(Black,White,Red,Green,Blue,Cyan)
V.POS(000-720) SIZE(000-720) COLOR(Black,White,Red,Green,Blue,Cyan)
OFF
SHADOW GRADE(000-255) HT(000-720) VL(000-1279) VR(000-1280)
OFF
FPS 50 / 59.94 / 60
PROFILE PRESET(0-27)

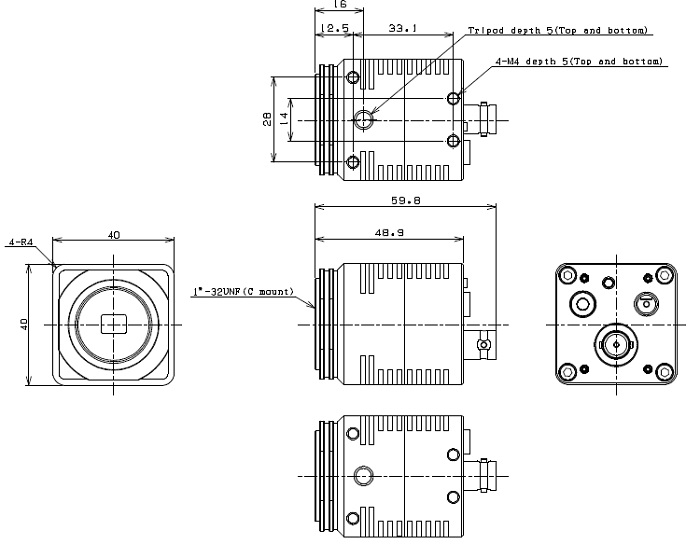

STC-HD203SDI

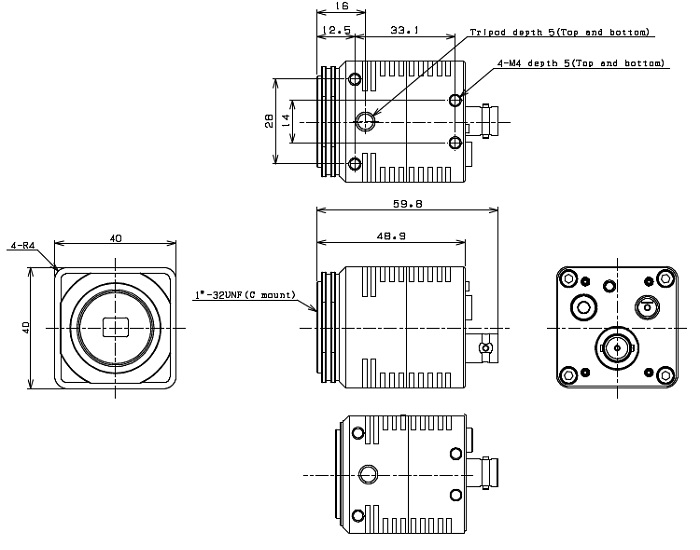

STC-HD203SDI-CS
(A)HDMIコネクター(出力はDVI1.0準拠となります)
(B)カメラ機能設定用
     リモートコントローラー接続用ステレオピンジャックφ3.5
     別売にてリモコンをご用意しております      リモコン型式:RC-HD133

(C)ホワイトバランス用スイッチ
     短押し:プッシュセットホワイトバランス
     長押し:オート・ホワイトバランス

(D)ACアダプター接続用ジャック ACアダプター別売。

カメラ背面のピンジャックと接続し、オンスクリーン表示での各種設定が可能になります。

カメラ背面のピンジャックと接続し、PCでの各種設定が可能になります。
